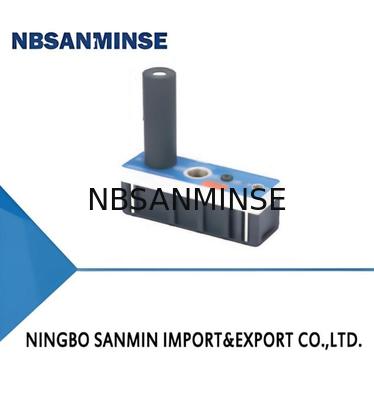

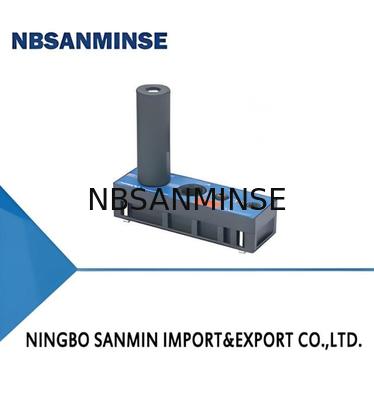

AM/AL/AH Series Multistage Vacuum Generator
AM/AL/AH Series Multistage Vacuum Generator AM/AL/AH Series Multistage Vacuum Generator AM/AL/AH Series Multistage Vacuum Generator
Επικοινωνήστε

Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Μάρκα: NBSANMINSE
Model Number: AM25L

Λεπτομερής ενημέρωση
Rated air supplypressure bar: 6.0 Max. vacuumlevel -kPa: 81
Max. vacuumflow NL/min: 360 Air consumption NL/min: 105
Noise level dB(A): 81

Περιγραφή προϊόντων

Χαρακτηριστικά
◇ Σχεδιασμός πολυεπίπεδων ακροβωτίων με αποδοτική χρήση ενέργειας
◇ Έχει πολύ ισχυρή ικανότητα αναρρόφησης
◇ Ποικίλες προδιαγραφές για την πύλη παροχής αέρα και την πύλη κενού
◇ Το σύστημα εξοικονόμησης ενέργειας είναι προαιρετικό
Πλεονεκτήματα
◇ Ταχεία εκκένωση σε χαμηλό εύρος επιπέδου κενού, μείωση του κόστους και συντομία
κύκλος εργασίας
◇ Μπορεί να παράγει μεγάλη ροή κενού, να χειρίζεται γρήγορα όλα τα πορώδη αντικείμενα εργασίας
και με ασφάλεια
◇ Μπορούν να χρησιμοποιηθούν διαφορετικές προδιαγραφές νήματος
◇ Αποφύγετε την κατανάλωση συμπιεσμένου αέρα όταν χειρίζεστε αεροστεγά αντικείμενα
Εφαρμογές
◇ Η πολυεπίπεδης γεννήτρια κενού είναι κατάλληλη για χειρισμό κουτιών,
υλικά συσκευασίας και πορώδη υλικά
◇ Χρησιμοποιείται σε συνθήκες εργασίας που απαιτούν μεγάλη ροή κενού, γρήγορη εκκένωση
και λιγότερη κατανάλωση αέρα
Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 0
Δομή
◇(1) Το κύριο σώμα
◇ (2) Πύλη ανίχνευσης κενού
◇ (3) Αμβλυντής
◇ (4) ΑΛιμάνι εφοδιασμού
◇ (5) Στήριγμα για τοποθέτηση
◇ (6) ESΣύστημα εξοικονόμησης ενέργειας
Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 1
ΑΜ   25 λίτρα   - Δ.Σ.   -Ν-Α.   - ΕΣ
①     ②        ③     ④      ⑤      ⑥
1Σειρά 2Προσδιορισμός 3Πλάκα σύνδεσης 45ελέγχου 5Βαλβίδα μη επιστροφής    6Το όργανο ελέγχου
AM-Παγκόσμιος τύπος 25L 50L 75L D N-NBR Καμία προεπιλογή, χωρίς βαλβίδα μη επιστροφής    Χωρίς προεπιλογή
(-92 kPa) 100L 125L 150L Β Ε-EPDM Α-Με μη επιστροφή    Συσκευή ελέγχου
ΑΛ-Μεγάλος τύπος ροής υδρατμών 255075  Α.Δ. F-Fuoine τρίψιμο βερ    Β-Σύστημα εξοικονόμησης ενέργειας
(-81 kPa) 100125150  Ε

   μόνο για την AM-25L/50L
AH-Υψηλό επίπεδο κενού τύπου 40120 (βλέπε πίνακα 1)

   ΑΛ-25/50
(-100,8 kPa)



   AH-40
Πίνακας πλάκας σύνδεσης1
 Σύνδεση
  Πλάκα		 Αέρας προμήθεια Λιμάνι ') Κενό Λιμάνι ) Εξέλιξη Λιμάνι Σύνδεση
Πλάκα  υλικό		 Εφαρμόζεται κενό γενετική αρουραίος
 D NPSF1/8 G3/4 G3/4 ΑΕΠ ΑΜ25-100, ΑΛ25-100, ΑΧ40-120
 Β NPSF1/8 NPT3/4 NPT3/4 ΑΕΠ
 Α.Δ. G1/4 G3/4 G3/4 Άλλες χημικές ενώσεις
 Ε Επενδύσεις NPT3/4 NPT3/4 Άλλες χημικές ενώσεις
 D G1/4 G1 G1 ΑΕΠ AM125-150,AL125-150
 Β Επενδύσεις ΑΜΠ1" ΑΜΠ1" ΑΕΠ
 Α.Δ. G1/4 G1 G1 Άλλες χημικές ενώσεις
 Ε Επενδύσεις ΑΜΠ1* ΑΜΠ1* Άλλες χημικές ενώσεις
Επιλογή - σειρά AM
  Σχήμα/
  Προδιαγραφές		 25 λίτρα 50 λίτρα 75 λίτρα 100 λίτρα 125 λίτρα 150 λίτρα
  ΑΜ□-Δ-Ν AM25L-D-N AM50L-D-N ΑΜ75L-Δ-Ν AM100L-D-N AM125L-D-N ΑΜ150Λ-Δ-Ν
  AM□-D-N-A AM25L-D-N-A AM50L-D-N-A AM75L-D-N-A AM100L-D-N-A AM125L-D-N-A AM150L-D-N-A
  ΑΜ□-Δ-Ν-Α-ΕΣ ΑΜ25Λ-Δ-Ν-Α-ΕΣ ΑΜ50Λ-Δ-Ν-Α-ΕΣ



  AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
  AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
  AM□-AD-N ΑΜ25L-AD-N ΑΜ50L-AD-N ΑΜ75L-AD-N ΑΜ100L-AD-N ΑΜ125L-AD-N ΑΜ150L-AD-N
  AM□-AD-N-A AM25L-AD-N-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
  AM□-AD-N-A-E5 ΑΜ25L-AD-N-A-ES ΑΜ50L-AD-N-A-ES



  ΑΜ□-Ε-Ν ΑΜ25Λ-Ε-Ν ΑΜ50Λ-Ε-Ν ΑΜ75Λ-Ε-Ν ΑΜ100Λ-Ε-Ν ΑΜ125Λ-Ε-Ν ΑΜ150Λ-Ε-Ν
  ΑΜ□-Ε-Ν-Α AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
Η σειρά Selection-AL
Σχήμα/
Προδιαγραφές		 25  50  75  100  125  150
ΑΛ□-Δ-Ν Αλ25-Δ-Ν Αλ-50-Δ-Ν ΑΛ75-Δ-Ν Αλ100-Δ-Ν ΑΛ125-Δ-Ν Αλ-150-Δ-Ν
ΑΛ□-Δ-Ν-Α ΑΛ25-Δ-Ν-Α ΑΛ50-Δ-Ν-Α ΑΛ75-Δ-Ν-Α ΑΛ100-Δ-Ν-Α ΑΛ125-Δ-Ν-Α ΑΛ150-Δ-Ν-Α
ΑΛ□-Δ-Ν-Α-ΕΣ ΑΛ25-Δ-Ν-Α-ΕΣ ΑΛ50-Δ-Ν-Α-ΕΣ



ΑΛ□-Β-Ν ΑΛ25-Β-Ν ΑΛ50-Β-Ν ΑΛ75-Β-Ν ΑΛ100-Β-Ν ΑΛ125-Β-Ν Αλ-150-Β-Ν
ΑΛ□-Β-Ν-Α ΑΛ25-Β-Ν-Α ΑΛ50-Β-Ν-Α ΑΛ75-Β-Ν-Α ΑΛ100-Β-Ν-Α ΑΛ125-Β-Ν-Α ΑΛ150-Β-Ν-Α
ΑΛ□-ΑΝ-Ν Αλ25-ΑΝ-Ν Αλ-50-ΑΝ-Ν ΑΛ75-AD-N Αλ100-ΑΝ-Ν ΑΛ125-AD-N Αλ-150-ΑΝ-Ν
ΑΛ□-ΑΝ-ΝΑ Αλ25-ΑΝ-Α ΑΛ50-ΑΝ-ΝΑ ΑΛ75-ΑΝ-Α ΑΛ100-ΑΝ-ΝΑ ΑΛ125-ΑΝ-ΝΑ ΑΛ150-ΑΝ-ΝΑ
ΑΛ□-ΑΝ-ΝΑ-ΕΣ Αλ25-ΑΝ-Α-ΕΣ ΑΛ50-AD-N-A-ES ·


ΑΛ□-Ε-Ν ΑΛ25-Ε-Ν ΑΛ50-Ε-Ν ΑΛ75-Ε-Ν ΑΛ100-Ε-Ν ΑΛ125-Ε-Ν Αλ-150-Ε-Ν
ΑΛ□-ΕΝ-Α ΑΛ25-Ε-Ν-Α ΑΛ50-Ε-Ν-Α ΑΛ75-ΕΝ-Α ΑΛ100-ΕΝ-Α ΑΛ125-Ε-Ν-Α ΑΛ150-ΕΝ-Α
Επιλογή - σειρά AH
Σχήμα/
Προδιαγραφές		 40  120
ΑΧΟ-Δ-Ν ΑΧ40-Δ-Ν ΑΧ120-Δ-Ν
AHO-D-N-A ΑΧ40-Δ-Ν-Α ΑΧ120-Δ-Ν-Α
ΑΧ□-Δ-Ν-Α-ΕΣ ΑΧ40-Δ-Ν-Α-ΕΣ
ΑΧ□-Β-Ν ΑΧ40-Β-Ν ΑΧ120-Β-Ν
ΑΧ□-Β-Ν-Α ΑΧ40-Β-Ν-Α ΑΧ120-Β-Ν-Α
ΑΧ□-ΑΝ-Ν ΑΧ40-AD-N ΑΧ120-AD-N
ΑΧ□-ΑΝ-ΝΑ ΑΧ40-AD-N-A ΑΧ120-AD-N-A
ΑΧ□-ΑΝ-ΝΑ-ΕΣ ΑΧ40-AD-N-A-ES
ΑΧ□-Ε-Ν ΑΧ40-Ε-Ν ΑΧ120-Ε-Ν
ΑΧΟ-ΕΝ-Α ΑΧ40-Ε-Ν-Α ΑΧ120-Ε-Ν-Α
Τεχνικές παραμέτρους
Σχήμα Αξιολογημένη αέρας
προμήθεια πίεση
μπαρ		 Μαξ. Μαξ.
επίπεδο κενού
- Κρα.		 Μαξ
κενό ροή
NL/min		 Αέρας
κατανάλωση
NL/min		 Ασύρματα
Επίπεδο
dB (A)		 Εργασία
θερμοκρασία
°C		 Βάρος
9		 Σύσταση
(Πρόσωπο εξωτερικό Έλα τώρα.
Προμήθεια αέρα Λιμάνι		 Επισκευασμένο Σωλήνα  Ημέρα.
(Συνεχίζεται) Σωλήνα  εσωτερική αναισθησία.)
Κενό Λιμάνι
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
ΑΛ75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
ΑΛ125 6.0  81  1,170 480  82  -10~80 1,075 φ12 φ32
Αλ-150 6.0  81  1,230 620  81  -10~80 1,075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10~80 675  φ10 φ19
ΑΧ120 6.0  100.8  530  440  81  -10~80 837  φ12 φ19
Τεχνικές παραμέτρους
Σχήμα Αεροπορία
πίεση τροφοδοσίας
μπαρ		 Μαξ. Μαξ.
κενό Επίπεδο
- kPa		 Μαξ. Μαξ.
κενό ροή
NL/min		 Αέρας
κατανάλωση
NL/min		 Ασύρματα
Επίπεδο
dB (A)		 Εργασία
θερμοκρασία
°C		 Βάρος
g		        Σύσταση
(Χω) Αύριο.
Αεροπορικό αεροδρόμιο		 Μέντεντοσέντα.
(Mredhoseinner) (Διαβάστε εδώ.)
Δέσμευση
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1,150 545  82  -10~80 1,075 φ12 φ32
AM150L 3.4  92  1,200 655  82  -10~80 1,075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1,010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1,400 780  82  -10~80 1,075 φ12 φ32
AM150L 6.0  89  1,500 810  82  -10~80 1,075 φ12 φ32
Διάρροια κενού ((NL/min) σε διαφορετικά επίπεδα κενού ((-kPa)
Σχήμα Αέρας προμήθεια
πίεση
μπαρ		          Αέρας
κατανάλωση
     NL/min		 0  10  20  30  40  50  60  70  80  90  Μαξ. Μαξ.
κενό  Επίπεδο
- kPa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1,150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1,200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11
89
AM100L 6.0  720  1,010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1,400 1,120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1,500 1,110 630  560  385  315  210  65  26  - 89
Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 2
Εχρόνος κενώσεως (s/L) για την επίτευξη διαφόρων επιπέδων κενού (kPa)
Σχήμα Προμήθεια αέρα
πίεση
μπαρ		 Αέρας
κατανάλωση
NL/min		    10  20     30  40     50     60  70     80  90  Μαξ. Μαξ.
κενό  Επίπεδο
- kPa
AM25L 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
AM50L 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
AM75L 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
AM100L 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
AM25L 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550
89
AM50L 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780
89
AM75L 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700
89
AM100L 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470
89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560
89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  - 89
Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 3
Διάρροια κενού ((NL/min) σε διαφορετικά επίπεδα κενού ((-kPa)
Σχήμα Προμήθεια αέρα
πίεση
μπαρ		 Αέρας
κατανάλωση
NL/min		 0  10  20  30  40  50  60  70  Μαξ. Μαξ.
επίπεδο κενού
- kPa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
ΑΛ75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
ΑΛ125 6.0  480  1,170 720  541  350  200  150  125  65  81
Αλ-150 6.0  620  1,230 760  560  410  210  160  148  85  81
Χρόνος εκκένωσης (s/L) για την επίτευξη διαφορετικών επιπέδων κενού (kPa)
Σχήμα Αέρας προμήθεια
πίεση
μπαρ		 Αέρας
κατανάλωση
NL/min		   10  20  30  40  50  60  70  Μαξ. Μαξ.
κενό  Επίπεδο
- kPa
AL25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
AL50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
ΑΛ75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
AL100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
ΑΛ125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
Αλ-150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 4
Διάρροια κενού ((NL/min) σε διαφορετικά επίπεδα κενού ((-kPa)
Σχήμα Αέρας  προμήθεια
πίεση
μπαρ		 Αέρας
κατανάλωση
NL/min		 0  10  20  30  40  50  60  70  80  90  99        Μαξ. Μαξ.
κενό  Επίπεδο
        - kPa
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
ΑΧ120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
Χρόνος εκκένωσης (s/L) για την επίτευξη διαφορετικών επιπέδων κενού (kPa)
Σχήμα Αέρας  προμήθεια
πίεση
μπαρ		          Αέρας
κατανάλωση
     NL/min		 10  20  30  40  50  60  70  80  90  99          Μαξ. Μαξ.
κενό  Επίπεδο
       - kPa
AH40 6.0  155440  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
ΑΧ120 6.0  0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 5Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 6Πολυεπίπεδης γεννήτρια κενού σειράς AM/AL/AH 7
◇ Σημείωση:Το σύνολο εξαρτημάτων τοποθέτησης περιλαμβάνει 2 στήριγματα τύπου L και 4 βίδες για τις πλάκες σύνδεσης Β και Ε
