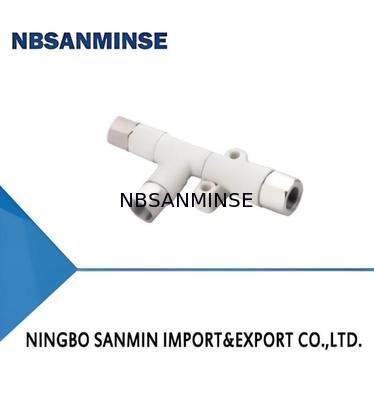

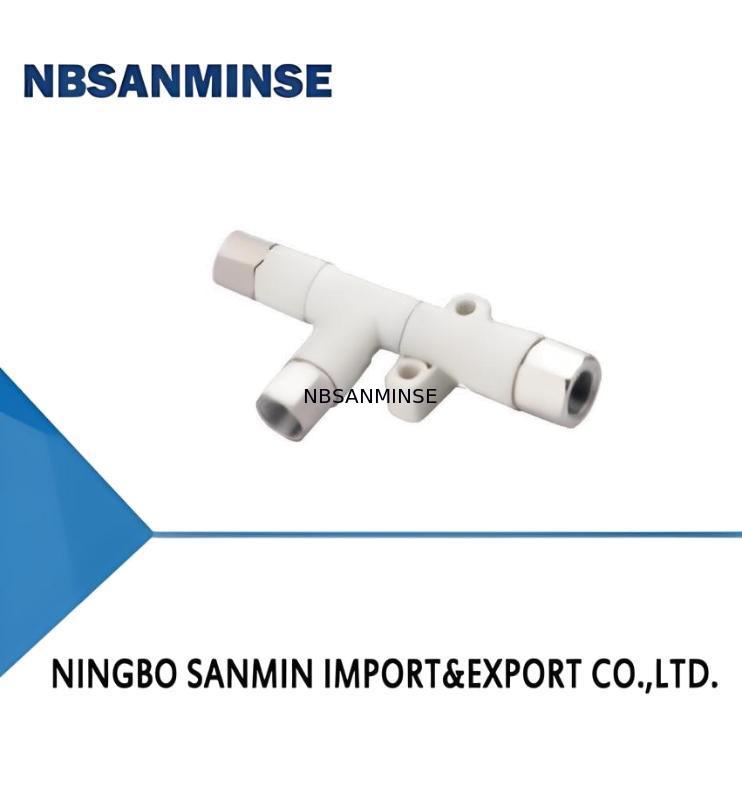

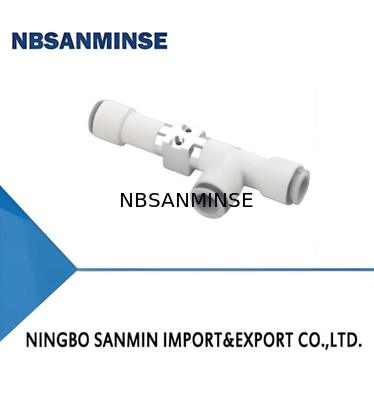

Βασικός Γεννήτρια κενού σειράς AZH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Μάρκα:	NBSANMINSE
Model Number:	AZH05D

Λεπτομερής ενημέρωση
Shape:	B - Box type	Rated air supply pressure bar:	4.5
Air consumption NL/min:	13.5	Noise level dB(A):	75
Air supply pressure bar:	4.5

Περιγραφή προϊόντων

Χαρακτηριστικά

◇ Μια-στάδης γεννήτρια κενού με πλαστικό περίβλημα

◇ Τύπος υψηλού επιπέδου κενού και τύπος μεγάλης ροής κενού για επιλογή

◇ Επιλογή τύπου θήκης και τύπου κουτιού

◇ Σύνδεση με νήμα ή συσκευή με ένα άγγιγμα για σύνδεση με θύρα

Πλεονεκτήματα

◇Μικρό μέγεθος,ελαφρύ βάρος και κόστος-αποτελεσματικό

◇Κατάλληλο για διάφορες περιπτώσεις

◇Τύπος κιβωτίου με ενσωματωμένο-σε σιγαστήρα για τη μείωση του θορύβου

◇Σύνδεση νήματος και ένα-Εναλλακτικό σύστημα αφής

Εφαρμογές

◇Χρησιμοποιείται ευρέως σε όλα τα είδη των συστημάτων κενού

◇Κατάλληλο για διάφορες εργασίες χειρισμού, όπως αυτοκινητοβιομηχανία,

φύλλα μετάλλου, ξύλο, τρόφιμα και συσκευασίες κλπ..

◇Τύπος υψηλού κενού και τύπος μεγάλης ροής για διαφορετικές περιπτώσεις

Δομή

◇ (1) Πύλη εξάτμισης

◇ (2)ΑΛιμάνι εφοδιασμού

◇ (3)VΑκουμ Πόρτο

◇ (4) Τρύπα τοποθέτησης

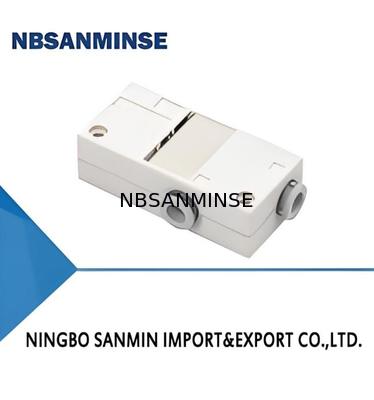

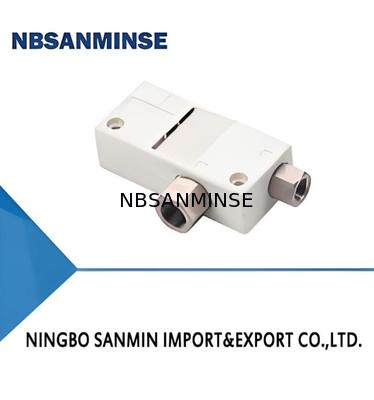

Τύπος κουτιού επιλογής

Πρότυπο/Σχήμα
Β.Σ.

ΑΑH05BS-06-06

ΑΑΧ05BS-01-01

ΑΑH05BL-06-06

ΑZH05BL-01-01

ΑΑH07BS-06-06

ΑΑH07BS-01-01

ΑΑH07BL-06-06

ΑZH07BL-01-01

ΑΑΧ10BS-06-06

ΑZH10BS-01-01

ΑΑΧ10ΒΛ-06-06

ΑZH10BL-01-01

ΑΑΧ13BS-08-10

ΑΑΧ13BS-01-02

ΑZH13BL-08-10

ΑZH13BL-01-02

Τύπος μεταφοράς επιλέξιμου σώματος

Πρότυπο/Σχήμα
ΔΕ

ΑΑH05DS-06-06-06

ΑZH05DS-01-01-01

ΑZH05DL-06-06-06

ΑZH05DL-01-01-01

ΑΑH07DS-06-06-06

ΑΑH07DS-01-01-01

ΑZH07DL-06-06-06

ΑZH07DL-01-01-01

ΑΑΧ10DS-06-06-08

ΑZH10DS-01-01-01

ΑZH10DL-06-06-08

ΑZH10DL-01-01-01

ΑZH13D5-08-10-10

ΑZH13DS-01-02-02

ΑZH13DL-08-10-10

ΑZH13DL-01-02-02

ΑZH15DS-10-12-12

ΑZH15DS-02-03-03

ΑZH15DL-10-12-12

ΑZH15DL-02-03-03

ΑZH18DS-12-12-12

ΑZH18D5-03-03-03

ΑZH18DL-12-12-12

ΑZH18DL-03-03-03

ΑZH20DS-12-16-16

ΑZH20DS-03-04-04

ΑZH20DL-12-16-16

ΑZH20DL-03-04-04

Τεχνικές παραμέτρους

Σχήμα	Ονομαστικός αέρας πίεση τροφοδοσίας μπαρ	Μέγιστο κενό 5	m επίπεδο - kPa Α	Max.vac 5	Ούμ ροή NL/min Α	Αέρας κατανάλωση NL/min	Ασύρματα Επίπεδο dB (A)	Εργασία θερμοκρασία °C	Βάρος g	RΕπικοινωνία Αέρας προμήθεια λιμένες	αποδόση Κενό Αεροδρόμιο	Έλα τώρα. (μμ) Εκπομπές Πορτογαλία
ΑZH05B	4.5	88	48	5	9	13.5	68	5 ~ 50	28	φ6	φ6
ΑZH07B	4.5	88	48	12	22	23.5	68	5 ~ 50	28	φ6	φ6
AZH10B	4.5	88	48	24	34	46.0	72	5 ~ 50	33	φ6	φ6	-
AZH13B	4.5	88	48	40	75	78.0	72	5 ~ 50	66	φB	φ10

Τεχνικές παραμέτρους

Σχήμα	Αεροπορία προμήθεια πίεση μπαρ	Μαξ.Καθαρότητα 5	Εμ... Επίπεδο - kPa Α	Max.vac 5	Ούμ ροή NL/min Α	Αέρας κατανάλωση NL/min	Ασύρματα Επίπεδο dB (A)	Εργασία θερμοκρασία °C	Βάρος g	Συστήματα Προμήθεια αέρα λιμένες	ΔΕΝΤ Σωλήνα Κενό Αεροδρόμιο	Έλα τώρα. (μμ) Εκπομπές Λιμάνι Ε
ΑZH05D	4.5	88	48	7.5	9	13.5	75	5 ~ 50	11	φ6	φ6	φ6
ΑZH07D	4.5	88	48	12	22	23.5	75	5 ~ 50	12	φ6	φ6	φ6
ΑZH10D	4.5	88	48	24	34	46.0	68	5 ~ 50	16	φ6	φ6	φ8
ΑZH13D	4.5	88	48	40	75	78.0	68	5 ~ 50	27	φ8	φ10	φ10
ΑZH15D	4.5	88	53	60	80	97.0	72	5 ~ 50	43	φ10	φ12	φ12
ΑZH18D	4.5	88	53	70	110	150.0	72	5 ~ 50	55	φ12	φ12	φ12
ΑZH20D	4.5	88	53	85	140	185.0	75	5 ~ 50	95	φ12	φ16	φ16

Διάρροια κενού ((NL/min) σε διαφορετικά επίπεδα κενού ((-kPa)

Σχήμα	Προμήθεια αέρα πίεση μπαρ	Αέρας κατανάλωση NL/min	0	10	20	30	40	50	60	70	80	Μαξ. Μαξ. κενό Επίπεδο -kPa
ΑZH055	4.5	13.5	5.0	4.5	4.1 10.0	3.8 9.0	3.3 8.0	2.3 7.0	1.6	0.9	0.3	88
ΑZH075	4.5	23.5	12.0	11.0					5.5	2.1	0.8	88
AZH105	4.5	46.0	24.0	23.0	20.5	17.5	13.0	11.5	9.5	7.0	2.5	88
AZH135	4.5	78.0	40.0	35.0	32.5	28.0	23.0	19.5	13.0	9.0	4.5	88
AZH155	4.5	97.0	60.0	52.5	45.5	38.0	28.5	20.5	15.5	11.5	5.0	88
AZH185	4.5	150.0	70.0	62.0	52.0	45.0	38.0	26.0	22.0	16.5	8.5	88
ΑZH205	4.5	185.0	85.0	76.0	67.0	58.0	47.5	38.0	33.5	19.0	12.0	88

Χρόνος εκκένωσης (s/L) για την επίτευξη διαφορετικών επιπέδων κενού (kPa)

Σχήμα	Αέρας προμήθεια πίεση μπαρ	Αέρας κατανάλωση NL/min	10	20	30	40	50	60	70	Μαξ. Μαξ. κενό Επίπεδο - kPa
ΑZH055	4.5	13.5	0.89	1.70	3.20	5.00	7.80	12.00	19.00	88
ΑZH075	4.5	23.5	0.37	1.00	1.90	3.00	5.40	6.70	15.00	88
AZH105	4.5	46.0	0.25	0.60	1.25	2.00	2.90	4.60	7.30	88
AZH135	4.5	78.0	0.10	0.27	0.53	1.00	1.75	4.20	7.30	88
AZH155	4.5	97.0	0.04	0.21	0.35	0.63	1.23	4.10	6.50	88
AZH185	4.5	150.0	0.02	0.15	0.29	0.46	0.78	1.38	3.51	88
ΑZH205	4.5	185.0	0.02	0.12	0.21	0.34	0.55	0.85	1.58	88

Διάρροια κενού ((NL/min) σε διαφορετικά επίπεδα κενού ((-kPa)

Σχήμα	Προμήθεια αέρα πίεση μπαρ	Αέρας κατανάλωση NL/min	0	10	20	30	40	45	Μαξ. Μαξ. κενό Επίπεδο - kPa
ΑZH05L	4.5	13.5	9.0	8.0	7.0	6.0	3.0	1.9	48
ΑZH07L	4.5	23.5	22.0	21.0	20.5	15.5	10.5	6.8	48
ΑZH10L	4.5	46.0	34.0	32.0	26.0	19.0	12.0	8.0	48
ΑZH13L	4.5	78.0	75.0	72.0	65.0	43.0	19.0	9.0	48
AZH15L	4.5	9Z.0	80.0	72.0	60.0	45.0	36.5	16.0	53
ΑZH18L	4.5	150.0	110.0	105.0	95.0	80.0	55.0	30.0	53

Χρόνος εκκένωσης (s/L) για την επίτευξη διαφορετικών επιπέδων κενού (kPa)

Σχήμα	Αέρας προμήθεια πίεση μπαρ	Αέρας κατανάλωση NL/min	10	20	30	40	45	Μαξ. Μαξ. κενό Επίπεδο - kPa
ΑZH05L	4.5	13.5	0.49	1.50	2.90	5.10	7.20	48
ΑZH07L	4.5	23.5	0.28	0.75	1.50	2.50	3.50	48
ΑZH10L	4.5	46.0	0.14	0.40	0.81	1.40	1.80	48
ΑZH13L	4.5	78.0	0.04	0.12	0.24	0.62	2.40	48
AZH15L	4.5	97.0	0.03	0.15	0.23	0.40	0.92	53
ΑZH18L	4.5	150.0	0.02	0.10	0.18	0.32	0.67	53
ΑZH20L	4.5	185.0	0.01	0.08	0.14	0.20	0.30	53

Τεχνικές παραμέτρους

Μέγεθος (mm)

ModeVSize	Α	Β	Γ	D	Εύκολο.	F	G	H	Α	Κ	J
ΑΑH05DS-06-06-06	58.5	34.0	14.2	17.0	6	21.0	3.2	24.0	6	22.0	6
ΑΑH07D5-06-06-06	61.0	34.0	14.2	17.0	6	22.0	3.2	24.0	6	22.0	6
ΑZH10D5-06-06-0B	66.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	230	6
ΑZH10DL-06-06-0B	70.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	23.0	6
ΑZH13D5-0B-10-10	74.0	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
ΑZH13DL-08-10-10	79.5	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
ΑZH15DS-10-12-12	93.3	47.0	22.5	27.0	10	32.8	4.2	31.5	12	29.5	12
ΑZH18D5-12-12-12	114.0	41.0	21.0	10.0	12	50.0	3.5	35.5	12	30.5	12
ΑZH20D5-12-16-16	124.6	46.0	27.0	12.0	12	54.3	3.5	38.5	16	32.7	16
ΑZH-D Τύπος με μεταφορά σώματος ((Ενα-αγγίγμα)
ModeVSize	Α	Β	Γ	D	Εύκολο.	F	G	H	Α	Κ	J
ΑZH05D5-01-01-01	73.5	41.5	14.2	17.0	Rc1/8	28.5	3.2	31.5	Rc1/8	29.5	Rc1/8
ΑZH07D5-01-01-01	76.0	41.5	14.2	17.0	Rc1/8	29.5	3.2	31.5	Rc1/8	29.5	Rc1/8
ΑZH10D5-01-01-01	82.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
ΑZH10DL-01-01-01	86.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
ΑZH13D5-01-02-02	94.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
ΑZH13DL-01-02-02	99.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
ΑZH15D5-02-03-03	116.5	58.5	22.5	27.0	Rc1/4	44.5	4.2	43.0	Rc3/8	41.0	Rc3/8
ΑZH18D5-03-03-03	133.0	52.5	21.0	10.0	Rc3/8	57.5	3.5	47.0	Rc3/8	42.0	Rc3/8
ΑZH20D5-03-04-04	151.0	61.0	27.0	12.0	Rc3/8	69.3	3.5	50.0	Rc1/2	47.7	Rc1/2

Μέγεθος (mm)

ModeVSize	Α	Β	Γ	D	Ε	Γυναικεία	G	H	Q	Α	Κ	J
ΑΑΧ05Β-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
ΑΑH07B-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
ΑZH10B-06-06	63	18	32	5.8	2	3.2	50	23	26	6	5	6
ΑZH13B-08-10	78	23	38.5	7.5	3	4.2	61	27.5	28	10	7	8
Τύπος κουτιού AZH-B ((Ενα-αγγίγμα)
ModeVSize	Α	Β	Γ	D	Ε	F	G	H	Q	Μ	Κ	S
ΑZH05B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
ΑZH07B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
ΑZH10B-01-01	71	18	40	5.8	2	3.2	50	Rc1/8	33.5	Rc1/8	5	1214
ΑZH13B-01-02	86.5	23	50	7.5	3	4.2	61	Rc1/8	36.5	Rc1/4	7	1214
