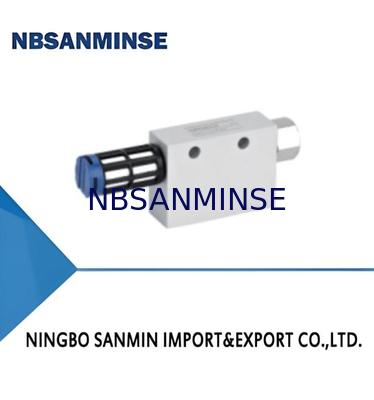

Βασική γεννήτρια κενού σειράς ACV

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Μάρκα:	NBSANMINSE
Model Number:	ACV-05HS

Λεπτομερής ενημέρωση
Rated air supply pressure bar:	5.0	Specification:	HS - High vacuum level type（-87kPa）
Pressure switch:	Nil - Without pressure switch	Max. vacuum flow NL/min:	7
Air consumption NL/min:	13

Περιγραφή προϊόντων

Χαρακτηριστικά

♦ Μονής βαθμίδας και συμπαγής δομή

♦ Τύπος υψηλού επιπέδου κενού και τύπος μεγάλης ροής για επιλογή

♦ Προαιρετικός διακόπτης πίεσης

Πλεονεκτήματα

♦ Μεγάλη διάρκεια ζωής και εύκολη συντήρηση

♦ Κάλυψη όλων των ειδών συνθηκών εργασίας

♦ Οικονομικός και απλός διακόπτης πίεσης για άμεση ανίχνευση

Εφαρμογές

♦ Χρησιμοποιείται ευρέως σε όλα τα είδη συστημάτων κενού

♦ Κατάλληλο για διάφορες εργασίες χειρισμού όπως αυτοκίνητα,

λαμαρίνα, ξύλο, τρόφιμα και συσκευασίες κ.λπ.

♦ Τύπος υψηλού κενού και τύπος μεγάλης ροής για διαφορετικές περιστάσεις

♦ Απλή δομή, το μεταλλικό ακροφύσιο και το σώμα μπορούν να χρησιμοποιηθούν σε περιστάσεις

περίπλοκου περιβάλλοντος, είναι εύκολο στη συντήρηση και τον καθαρισμό

♦ (1) Είσοδος παροχής αέρα

♦ (2) Vέξοδος κενού

♦ (3) Σιγαστήρας

♦ (4) Διακόπτης πίεσης

♦ (5) Aδυνατότητα ρύθμισης παξιμαδιού

Πώς να παραγγείλετε

Επιλογή

Μοντέλο/Διακόπτης διακόπτη

Χωρίς-Χωρίς πίεση διακόπτη

CK-Με ρυθμιζόμενο πίεση διακόπτη

Χωρίς-Χωρίς πίεση διακόπτη

CK-Με ρυθμιζόμενο πίεση διακόπτη

ACV-05HS

ACV-05HSCK

ACV-05L5

ACV-05LSCK

ACV-10HS

ACV-10HSCK

ACV-10LS

ACV-10LSCK

ACV-15HS

ACV-15HSCK

ACV-15L

ACV-15LSCK

ACV-20HS

ACV-20HSCK

ACV-20LS

ACV-20LSCK

ACV-25HS

ACV-25L5

ACV-30HS

ACV-30LS

Τεχνικές παράμετροι

Μοντέλο	Ονομαστική αέρας παροχή πίεση bar	Μέγ. γεννήτρια κενού -kPa	Μέγ. γεννήτρια κενού NL/min	Αέρας κατανάλωση NL/min	Επίπεδο θορύβου dB(A)	Εργασία περιβάλλοντος ℃	Εμείς χωρίς διακόπτη	βάρος(g) CK	Συνιστάται h Είσοδος παροχής αέρα (P)	σωλήνα διάμετρος (mm) Έξοδος κενού (V)
ACV-05HS	5.0	87	7	13	68	0~60	80	120	φ8	φ8
ACV-10HS	5.0	90	27	44	68	0~60	80	120	φ8	φ8
ACV-15HS	5.0	90	63	100	72	0~60	140	190	φ8	φ8
ACV-20HS	5.0	90	110	180	72	0~60	350	460	φ8	φ10
ACV-25HS	5.0	90	160	265	75	0~60	730	700	φ10	φ12
ACV-30HS	5.0	90	225	385	75	0~60	870	846	φ10	φ12
ACV-05LS	5.0	57	10	13	68	0~60	75	115	φ8	φ8
ACV-10LS	5.0	57	36	44	68	0~60	75	115	φ8	φ8
ACV-15LS	5.0	57	95	100	72	0~60	135	180	φ8	φ8
ACV-20LS	5.0	57	170	180	72	0~60	330	440	φ8	φ10
ACV-25LS	5.0	57	250	265	75	0~60	710	680	φ10	φ12
ACV-30LS	5.0	57	350	385	75	0~60	840	816	φ10	φ12

Ροή κενού (NL/min) σε διαφορετικά επίπεδα κενού (-kPa)
Μοντέλο	Αέρας πίεση bar	Αέρας κατανάλωση NL/min	0	10	20	30		40		50		60	70	80	Μέγ. γεννήτρια κενού -kPa
ACV-05HS	5.0	13	7.0	5.5	4.2	3.0		1.5		0.8		0.5	0.2	0.05	87
ACV-10HS	5.0	44	27.0	19.0	16.0	14.5		13.0		10.5		8.0	6.5	2.50	90
ACV-15HS	5.0	100	63.0	55.0	44.0	37.0		32.5		25.0		18.0	14.0	9.00	90
ACV-20HS	5.0	180	110.0	100.0	85.0	75.0		55.0		40.5		30.0	20.0	12.00	90
ACV-25HS	5.0	265	160.0	155.0	140.0	120.0		95.0		72.0		47.0	28.0	15.00	90
ACV-30HS	5.0	385	225.0	200.0	160.0	135.0		105.0		78.0		55.0	33.0	19.00	90
Χρόνος εκκένωσης (s/L) για την επίτευξη διαφορετικών επιπέδων κενού (-kPa)
Μοντέλο	Αέρας πίεση bar	Αέρας κατανάλωση NL/min	10	20	30		40		50		60		70	80	Μέγ. γεννήτρια κενού -kPa
ACV-05HS	5.0	13	0.68	1.38	2.77		4.32		6.02		8.25		9.44	11.82	87
ACV-10HS	5.0	44	0.20	0.49	0.82		1.25		1.74		2.32		2.95	4.00	90
ACV-15HS	5.0	100	0.08	0.19	0.32		0.48		0.69		0.92		1.38	1.95	90
ACV-20HS	5.0	180	0.04	0.10	0.17		0.23		0.34		0.49		0.71	0.92	90
ACV-25HS	5.0	265	0.03	0.07	0.11		0.17		0.24		0.35		0.49	0.75	90
ACV-30HS	5.0	385	0.03	0.06	0.09		0.14		0.20		0.27		0.41	0.63	90

Χρόνος εκκένωσης (s/L) για την επίτευξη διαφορετικών επιπέδων κενού (-kPa)
Μοντέλο	Αέρας παροχή πίεση bar	κατανάλωση ir NL/min	10	20	30	40	50	55	Μέγ. γεννήτρια κενού -kPa	50	55	Μέγ. γεννήτρια κενού -kPa
ACV-05LS	5.0	13	0.31	0.98	1.89	3.17	5.12	6.70	57	1.8	0.7	57
ACV-10LS	5.0	44	0.12	0.28	0.51	0.83	1.32	1.40	57	6.5	2.5	57
ACV-15LS	5.0	100	0.45	0.10	0.15	0.26	0.42	0.56	57	15.5	5.5	57
ACV-20LS	5.0	180	0.03	0.06	0.11	0.14	0.25	0.34	57	35.5	7.5	57
ACV-25LS	5.0	265	0.02	0.05	0.08	0.12	0.18	0.30	57	60.0	36.0	57
ACV-30LS	5.0	385	0.02	0.04	0.06	0.09	0.13	0.22	57	85.0	41.0	57

Τεχνικές παράμετροι-Διακόπτης πίεσης

Μοντέλο

ACV-CK(Ρυθμιζόμενος διακόπτης πίεσης)

Ρευστό

Αέρας

Σετ πίεση εύρος(-kPa)

20~53

Θερμοκρασία περιβάλλοντος

0~60℃(Μη κατάψυξη)

Λειτουργία ακρίβεια(-kPa)

Υστέρηση(-kPa)

4.0~13.3

Λειτουργία τάση(V)

DC24Vκάτω

Φορτίο ρεύμα(A)

Αποτελεσματικό μήκος του καλώδιο σύρμα(m)

Διάγραμμα σχηματικής διάταξης αέρα

Διαστάσεις(mm)

Μοντέλο/Μέγεθος	L	H	W	G1	H1	L1	5	G2	L2	中d	Ld	Ld1	Ld2	中D	L3
ACV-05	85	16	33	Rp1/8	10	10	14	Rp1/8	8	4.5	4.5	14	20	15	30
ACV-10	85	16	33	Rp1/8	10	10	14	Rp1/8	8	4.5	4.5	14	20	15	30
ACV-15	129	20	35	Rp1/4	15	11	17	Rp1/4	10	4.5	5.0	20	25	19	51
ACV-20	161	30	40	Rp1/4	20	15	24	Rp3/8	13	6.0	7.0	28	32	28	56
ACV-20CK	161	30	50	Rp1/4	20	15	24	Rp3/8	13	6.0	7.0	28	32	28	56
ACV-25	236	40	60	Rp3/8	17	20	27	Rp1/2	16	6.0	5.5	20	50	40	119
ACV-30	257	40	60	Rp1/2	20	20	30	Rp3/4	20	6.0	5.5	33	50	40	119
Κιτ επισκευής
Μοντέλο του σιγαστήρα			Σύνδεση νήμα				Χρώμα				Εφαρμόσιμο γεννήτρια κενού
ZSB-X-G1M			G1/8Αρσενικό νήμα				Μπλε				ACV-05HS,10HS
ZSB-F-G1M			G1/8Αρσενικό νήμα				Κόκκινο				ACV-05LS,10LS
ZSB-X-G2M			G1/4Αρσενικό νήμα				Μπλε				ACV-15HS
ZSB-F-G2M			G1/4Αρσενικό νήμα				Κόκκινο				ACV-15LS
ZSB-X-G4M			G1/2Αρσενικό νήμα				Μαύρο				ACV-20HS
ZSB-F-G4M			G1/2Αρσενικό νήμα				Μαύρο				ACV-20LS
ZSA-G6M			G3/4Αρσενικό νήμα				Μαύρο				ACV-25HS/LS,30HS/LS
