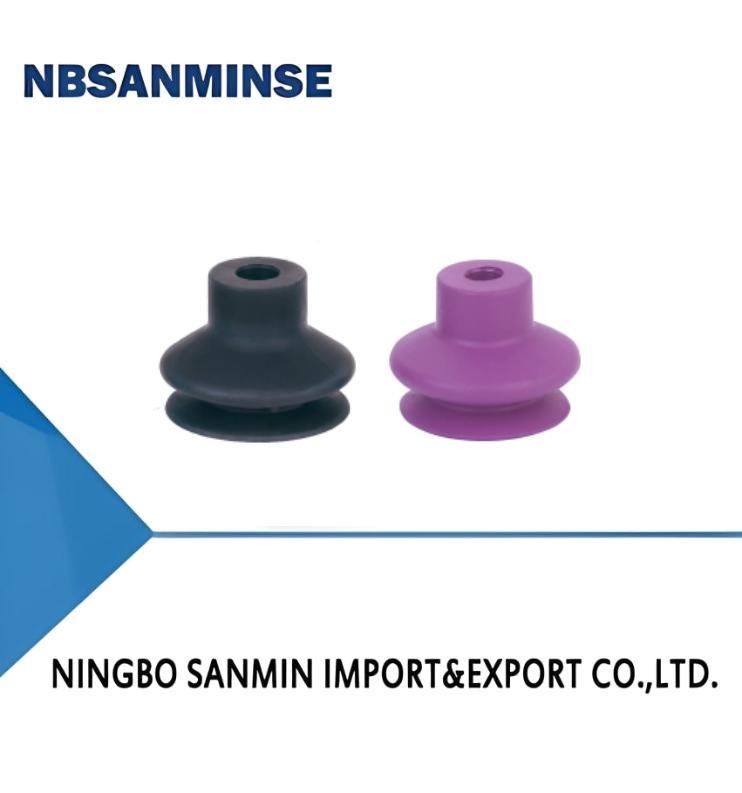

Η σειρά SBA 1.5 Bellows Suction Cup

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Μάρκα:	NBSANMINSE
Model Number:	SBA6

Λεπτομερής ενημέρωση
Pull-out force N:	1.4	Inner volume cm³:	0.1
Min. curved radius of workpiece mm:	2	Recommended hose dia. mm:	4
MPQ pcs:	10

Περιγραφή προϊόντων

Χαρακτηριστικά

♦ 1.5 Bellows

♦ Προαιρετικό ειδικό υλικό με αντοχή σε υψηλές θερμοκρασίες

♦ Διάφορα μεγέθη για επιλογή

Πλεονεκτήματα

♦ Εύκολη προσαρμογή σε ανώμαλες επιφάνειες τεμαχίων, έχει αποτέλεσμα απορρόφησης κραδασμών

♦ Μπορεί να χειριστεί τεμάχια με υψηλή θερμοκρασία

♦ Η τοποθέτηση μπορεί να χρησιμοποιηθεί επανειλημμένα, μειώνοντας σημαντικά το κόστος του πελάτη

♦ Κατάλληλο για τεμάχια με διαφορετικά μεγέθη και σχήματα

Εφαρμογές

♦ Χειρισμός τεμαχίων με ανώμαλη επιφάνεια, όπως χαρτόνι,

χαρτόνι, καμπυλωτά τεμάχια, σωλήνες κ.λπ.

♦ Χειρισμός εξαρτημάτων πλαστικής έγχυσης υψηλής θερμοκρασίας, μεταλλικών φύλλων,

γυαλιού κ.λπ.

♦ Χειρισμός λείας ξύλινης πλάκας, λείας χαλύβδινης πλάκας και ούτω καθεξής

Δομή

♦ 1.5 Bellows, μεγάλη διαδρομή συμπίεσης

♦ Η βεντούζα και η τοποθέτηση είναι σχεδιασμός χωριστής δομής, τα φθαρμένα εξαρτήματα

μπορούν να αντικατασταθούν ξεχωριστά

♦ Προαιρετικό βύσμα χωρίς σήμανση, για λαβή χωρίς κανένα σημάδι

SBA 33 N-G2M -PK
① ③ ④ ⑤
①Σειρά	②Διάμετρος		③Υλικό & Σκληρότητα		④Σύνδεση σπειρώματος		⑤Ειδική προδιαγραφή
SBA	6 -φ6mm	27-φ27mm	N -NBR	55	Nil -Μόνο βεντούζα		Nil-Τυπικός τύπος
	11-φ11mm	33-中33mm	Ws-Λευκή σιλικόνη	50	M5M-M5×0.8 αρσενικό σπείρωμα		PK-Με βύσμα χωρίς σήμανση
	14-φ14mm	43-中43mm	HD-Υψηλή θερμοκρασία/Χωρίς σήμανση	60	G1M-G1/8 αρσενικό σπείρωμα
	16-φ16mm	53-中53mm	NR-Φυσικό καουτσούκ	40	G2M-G1/4 αρσενικό σπείρωμα
	20-中20mm	63-中63mm			M5F-M5×0.8 θηλυκό σπείρωμα
	22-中22mm	78-中78mm			G1F-G1/8 θηλυκό σπείρωμα
	25-中25mm				G2F-G1/4 θηλυκό σπείρωμα
Επιλογή
Μοντέλο		Σύνδεση σπείρωμα M-Αρσενικό σπείρωμα				F-Θηλυκό σπείρωμα
SBA6□		SBA6□-M5M				SBA6□-M5F
SBA11□		5BA11□-M5M SBA11□-G1M				5BA11□-M5F 5BA11□-G1F
SBA14□		SBA14□-M5M SBA14□-G1M				SBA14□-M5F SBA14□-G1F
SBA¹6 □		SBA16□-M5M SBA16□-G1M				5BA16□-M5F 5BA16□-G1F
SBA20□		SBA20□-M5M SBA20□-G1M				SBA20□-M5F SBA20□-G1F
SBA22□		5BA22□-M5M SBA22□-G1M				5BA22□-M5F 5BA22□-G1F
SBA25□		SBA25□-M5M SBA25□-G1M				SBA25□-M5F SBA25□-G1F
SBA27□		5BA27□-G2M				5BA27□-G2F
SBA33□		SBA33□-G2M				SBA33□-G2F
SBA43□		5BA43□-G2M				SBA43□-G2F
SBA53□		5BA53□-G2M				SBA53□-G2F
SBA63□		5BA63□-G2M				SBA63□-G2F
SBA78□		SBA78□-G2M				SBA78□-G2F

Επιλογή - Με βύσμα χωρίς σήμανση
Μοντέλο		M-Αρσενικό σπείρωμα			F-Θηλυκό σπείρωμα
SBA11□-PK SBA14□-PK		SBA11□-M5M-PK SBA11□-G1M-PK			SBA11□-M5F-PK SBA11□-G1F-PK
		5BA14□-M5M-PK SBA14□-G1M-PK			5BA14□-M5F-PK 5BA14□-G1F-PK
SBA16□-PK		5BA16□-M5M-PK SBA16□-G1M-PK			5BA16□-M5F-PK SBA16□-G1F-PK
SBA20□-PK		SBA20□-M5M-PK SBA20□-G1M-PK			SBA20□-M5F-PK 5BA20□-G1F-PK
SBA22□-PK		SBA22□-M5M-PK SBA22□-G1M-PK			SBA22□-M5F-PK SBA22□-G1F-PK
SBA25□-PK		5BA25□-M5M-PK SBA25□-G1M-PK			5BA25□-M5F-PK 5BA25□-G1F-PK
SBA27□-PK		SBA27□-G2M-PK			5BA27□-G2F-PK
SBA33□-PK		5BA33□-G2M-PK			5BA33□-G2F-PK
SBA43□-PK SBA53□-PK		SBA43□-G2M-PK			5BA43□-G2F-PK
		5BA53□-G2M-PK			5BA53□-G2F-PK
Τεχνικές παράμετροι
Μοντέλο	Δύναμη αποκόλλησης N		Εσωτερικός όγκος cm³	Ελάχιστη καμπύλη ακτίνα του τεμαχίου mm	Βάρος 9	Συνιστώμενο σωλήνα διάμετρος mm	MPQ τεμ.
SBA6	1.4		0.1	2	0.2	4	10
SBA11	3.8		0.2	10	1.0	6	10
SBA14	5.0		0.4	13	1.1	6	10
SBA16	6.7		0.8	20	1.4	6	10
SBA20	10.7		1.2	30	1.5	6	5
SBA22	15.2		1.4	25	2.2	6	5
SBA25	17.3		3.2	20	3.1	6	5
SBA27	24.0		3.4	23	4.7	6	5
SBA33 SBA43	39.6		4.8	40	7.2	6	5
	64.5		11.4	60	11.9	6	5
SBA53 SBA63 SBA78	95.0		26.0	75	20.2	8	1
	135.0		44.0	75	25.5	8	1
	218.0		76.0	70	52.6	8	1

♦ Σημείωση: Δοκιμή επιπέδου κενού -60kPa, τεμάχιο με λεία και καθαρή επιφάνεια. Τα δεδομένα της δύναμης αποκόλλησης όπως παραπάνω υπολογίζονται χωρίς να λαμβάνεται υπόψη ο συντελεστής ασφαλείας.

Τα δεδομένα ενδέχεται να διαφέρουν ανάλογα με τις διαφορετικές επιφάνειες τεμαχίων. Συνιστάται το μήκος του σωλήνα κενού να είναι όσο το δυνατόν μικρότερο, μέγιστο 2m Η σειρά SBA 1.5 Bellows Suction Cup 2
