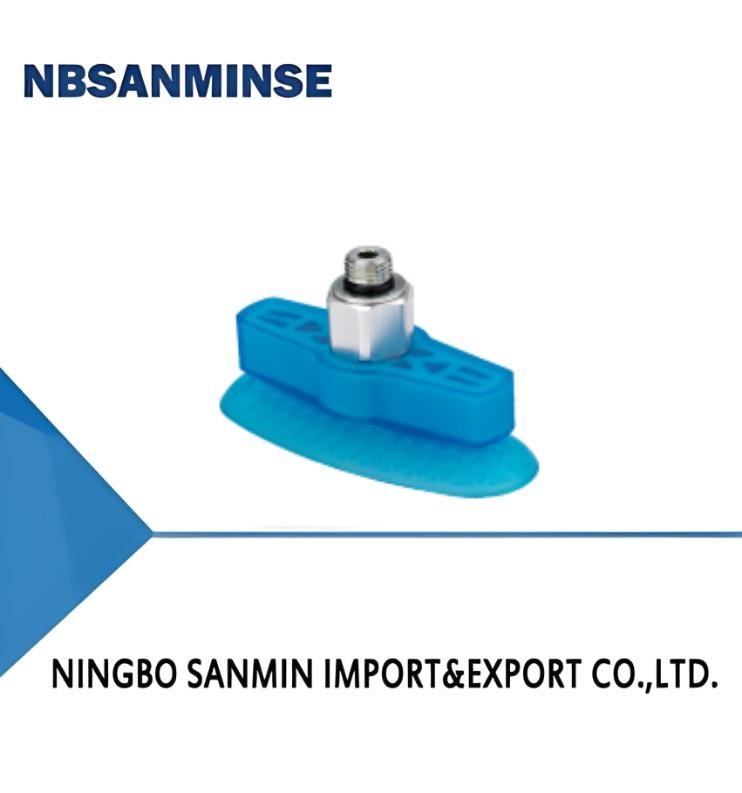

SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects
SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects
Επικοινωνήστε

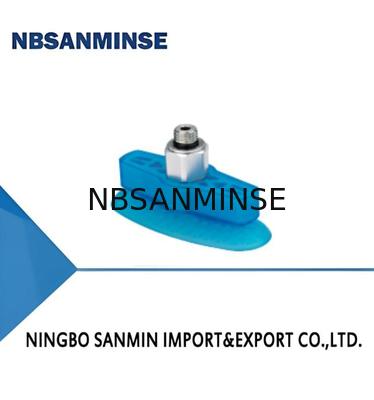

Ειδική Βεντούζα Οβάλ Επίπεδη Σειράς SOM για Μακρόστενα και Στενά Αντικείμενα

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Μάρκα: NBSANMINSE
Model Number: SOM20×60U

Λεπτομερής ενημέρωση
Vertical pull-out force N: 61 Lateral pull-out force N: 44
Lateral pull-out force (Oily surface)N: 44 Inner volume cm³: 5
Min curve radius of workpiece mm: 10

Περιγραφή προϊόντων

Χαρακτηριστικά
● Μεγάλη διαδρομή και καλή ευελιξία
● Υλικό PU
● Εσωτερική δομή στήριξης με μεγάλο μοτίβο
● Μη περιστρεφόμενη δομή
● Διατίθενται διάφορα μεγέθη
Πλεονεκτήματα
● Εύκολη προσαρμογή στα τεμάχια εργασίας με διαφορετικά σχήματα επιφανειών
● Μεγάλη διάρκεια ζωής, εξαιρετική αντοχή στην τριβή, αντοχή στο όζον, αντοχή στο λάδι
● Αποτελεσματική αύξηση της δύναμης τριβής μεταξύ των βεντούζων και των τεμαχίων εργασίας
● Τα εξαρτήματα μπορούν να ανακυκλωθούν
● Η κατεύθυνση της βεντούζας μπορεί να τοποθετηθεί με ακρίβεια σύμφωνα με το σχήμα του τεμαχίου εργασίας
● Κατάλληλο για τεμάχια εργασίας με διαφορετικά μεγέθη και σχήματα
Εφαρμογές
● Χειρισμός ωοειδών τεμαχίων εργασίας με κυρτή επιφάνεια
● Χειρισμός μακρών και στενών ή κυλινδρικών τεμαχίων εργασίας
Δομή
Ειδική Βεντούζα Οβάλ Επίπεδη Σειράς SOM για Μακρόστενα και Στενά Αντικείμενα 0
● Σχεδιασμός διαχωρισμένης δομής, τα εξαρτήματα φθοράς μπορούν να αντικατασταθούν ξεχωριστά
SOM
Ειδική Βεντούζα Οβάλ Επίπεδη Σειράς SOM για Μακρόστενα και Στενά Αντικείμενα 1
20×60ΚάθετηG2F - G1/4 θηλυκό σπείρωμαΚάθετη   Κάθετη①
         ②      ④      ④Σειρά
Μέγεθος Υλικό & Σκληρότητα Σύνδεση σπειρώματος SOM
20×60 U-PU 70 Nil - Μόνο βεντούζα  30×80

G2F - G1/4 θηλυκό σπείρωμα

40×100
G3F - G3/8 θηλυκό σπείρωμα

G2M - G1/4 αρσενικό σπείρωμα



M10M - M10×1.5 αρσενικό σπείρωμα



M14M - M14×1.5 αρσενικό σπείρωμα



RA - Ορθογώνιος προσαρμογέας



Επιλογή
Μοντέλο
     σπείρωμα G2M
M10M		 M14M G2F G3F RA SOM20×60U
  SOM20×60U
  SOM30×80U
  SOM40×100U		 SOM30×80U-G2M
SOM20×60U-M10M		 SOM30×80U-M10M
SOM20×60U-M14M		 SOM30×B0U-M14M
SOM20×60U-G2F		 SOM30×B0U-G2F
SOM20×60U-RA
SOM30×B0U-RA
SOM40×100U-G2M
5OM40×100U-M10M SOM40×100U-M14M SOM40×100U-G3F
SOM40×100U-RA Τεχνικές παράμετροι
Μοντέλο
   Κάθετηδύναμη
έλξης (ελαιώδης
          Πλευρική		 Πλευρικήδύναμη
έλξης (ελαιώδης
NΠλευρική		 δύναμη
έλξης (ελαιώδης
επιφάνεια)N Εσωτερικός		 όγκος
cm³
Ελάχιστη		 ακτίνα καμπύλης του
τεμαχίου εργασίας mm
mm		 g
Συνιστώμενο		 εύκαμπτο
σωλήνα διάμετρος
mm		 MPQ
τεμ.
  SOM20×60U
  SOM30×80U
  SOM40×100U		 61
116
187		 44
110
135 		 44
110
135 		 5
12
25 		 10
20
32 		 14
24.4
50.6 		 8
8
8 		 11
1
● Σημείωση: Δοκιμή επιπέδου κενού-60kRa, τεμάχιο εργασίας με λεία και καθαρή επιφάνεια. Τα δεδομένα της δύναμης έλξης όπως παραπάνω υπολογίζονται χωρίς να λαμβάνεται υπόψη ο συντελεστής ασφαλείας
          Τα δεδομένα ενδέχεται να διαφέρουν ανάλογα με τις διαφορετικές επιφάνειες τεμαχίων εργασίας.
