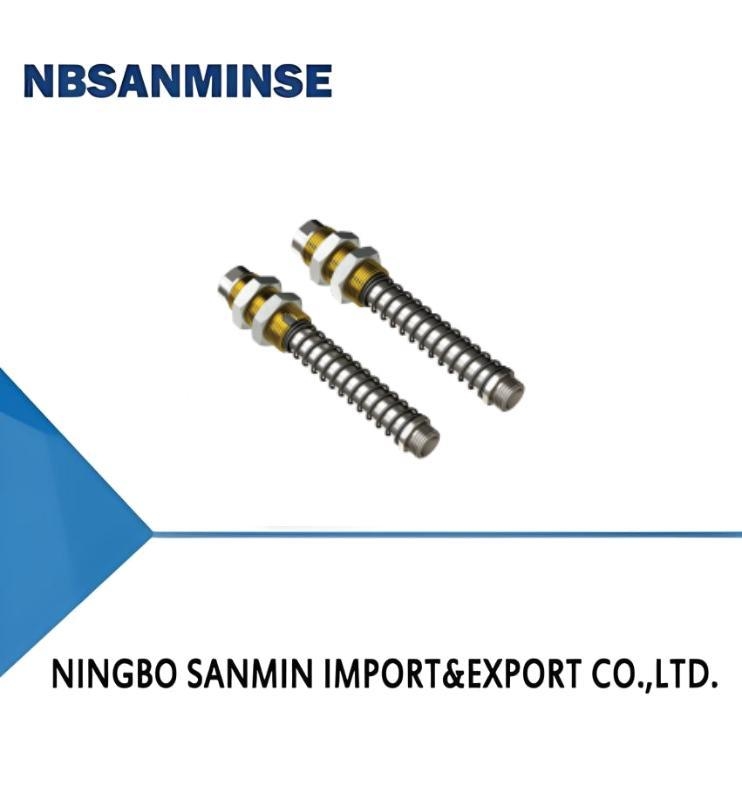

PSPH Series Heavy-duty Level Compensator

Επικοινωνήστε

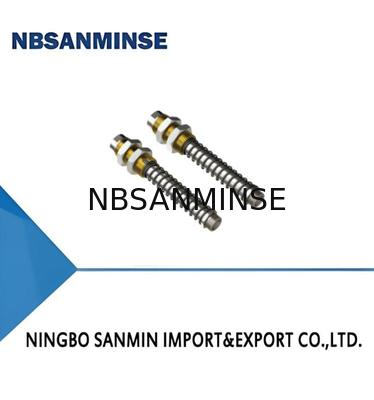

Συμπληρωματικό επίπεδο βαρέος φορτίου της σειράς PSPH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Μάρκα:	NBSANMINSE
Model Number:	PSPH-E25G2M-M20

Λεπτομερής ενημέρωση
Buffer type:	E - External spring	Buffer stroke:	25
Rotary type:	Nil - Vertical rotating	Suction cup connection:	G2M - G1/4 male thread
Mounting thread:	M20 - M20×1.5

Περιγραφή προϊόντων

Χαρακτηριστικά

◇ Στο μανίκι καθοδήγησης είναι ενσωματωμένο ένα μη λιπαρό, ανθεκτικό στην φθορά φουσκωτό

◇ Εξωτερική προεξάπλωση ασφαλείας για βαριά χρήση

◇ Μπορεί να επιλεγεί μη περιστρεφόμενος τύπος

◇ Διατίθενται διάφορες προδιαγραφές ροής του αποσβεστήρα

◇ Κατάλληλο για βαριά εργασιακή κατάσταση

Πλεονεκτήματα

◇ Μειώνει την φθορά του προϊόντος, βελτιώνει τη διάρκεια ζωής του και

Μείωση του θορύβου

◇ Κατάλληλο για τα εργασιακά κομμάτια με ανώμαλη επιφάνεια και εργασία

συνθήκες που απαιτούν αντιστάθμιση ύψους

◇ Κατάλληλο για την ακριβή τοποθέτηση του ωοειδούς απορροφητήρα

◇ Κατάλληλο για διάφορες συνθήκες εργασίας

Εφαρμογές

◇ Κατάλληλο για χειρισμό εργαλείων με διαφορά ύψους

◇ Κατάλληλο για εργασιακές συνθήκες που απαιτούν απορρόφηση των κρούσεων

όταν χειρίζονται αντικείμενα

◇ Κατάλληλο για εργασιακές συνθήκες με σύντομη διάρκεια εργασίας

και ταχεία χειρισμός

◇ Ο μη περιστρεφόμενος αντισταθμιστής επιπέδου είναι κατάλληλος για ωοειδή πίπα αναρρόφησης

◇ Ιδιαίτερα κατάλληλο για χειρισμό στη βιομηχανία αυτοκινήτων

Δομή

◇ (1) Σύνδεση γεννήτριας κενού

◇ (2) Κεφαλάκι οδηγού

◇ (3) Νάτλος τοποθέτησης

◇ (4) Διάδρομος

◇ (5) Σύνδεση της αναρρόφησης

PSPH - E 25 R G3M - M30
① ② ③ ④ ⑤ ⑥
1Σειρά	2Τύπος αποθέτησης			3Στρίψιμο του θολωτή		4Τύπος περιστροφής				5Συνδέση αναρριχητή			6Καλώδιο στερέωσης
PSPH	Εξωτερική ελαστική			25		Καθαρή κάθετη περιστροφή				Επικάλυψη από νήματα			M20-M20×1.5
				50		R -Κοντά, μη περιστρεφόμενα				Επίδειξη G3M-G3/8			M30-M30×1.5
				75						G4M-G1/2μαύρο νήμα
				90
Επιλογή
Πρότυπο/σύνδεση νήμα
G2M		RG2M			G3M			RG3M			G4M		RG4M
PSPH-E25G2M-M20		PSPH-E25RG2M-M20			PSPH-E25G3M-M30			Επικαιροποιημένα προϊόντα			PSPH-E25G4M-M30		PSPH-E25RG4M-M30
PSPH-E50G2M-M20		ΠΡΑΡΑΣΤΗΣΗ:			PSPH-E50G3M-M30			ΠΡΟΣΥΧΙΚΗ ΕΠΙΤΡΟΠΗ			PSPH-E50G4M-M30		ΠΡΑΡΑΓΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ
PSPH-E75G2M-M20 PSPH-E90G2M-M20		Επικαιροποιημένα προϊόντα ΠΡΟΕΔΡΟΣ-ΣΥΡΙΖΑ			PSPH-E75G3M-M30			ΠΡΟΣΥΧΟΣ-Ε75RG3M-M30			PSPH-E75G4M-M30		ΠΡΑΡΑΓΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ
					PSPH-E90G3M-M30			ΠΡΑΡΑΣΤΗΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ			PSPH-E90G4M-M30		PSPH-E90RG4M-M30
Τεχνικές παραμέτρους
Σχήμα			Προσβεσμός Δύναμη (1) N				Ελαστικός Δύναμη ((2) N		Βόρειος φορτίο ((3) N			Εργασία θερμοκρασία °C		Βάρος g
PSPH-E25(R) G2M-M20			7.5				15.8		2,400			0~80		148
PSPH-E50(R) G2M-M20			14.4				20		2,400			0~80		174
PSPH-E75 ((R) G2M-M20			6				16		2,400			0~80		198
PSPH-E90(R) G2M-M20			6				15.7		1,500			0~80		210
PSPH-E25 ((R) G3M-M30			19.4				73		4,800			0~80		408
PSPH-E50(R) G3M-M30			24.7				78.5		4,800			0~80		483
PSPH-E75 ((R) G3M-M30			39				79.6		4,800			0~80		561
PSPH-E90 ((R) G3M-M30			26.4				74.5		4,800			0~80		580
PSPH-E25 ((R) G4M-M30			19.4				73		4,800			0~80		408
PSPH-E50(R) G4M-M30			24.7				78.5		4,800			0~80		483
PSPH-E75 ((R) G4M-M30			39				79.6		4,800			0~80		561
PSPH-E90 ((R) G4M-M30			26.4				74.5		4,800			0~80		580

◇ Σημείωση: 1. Η δύναμη προσφίξεως είναι η ελαστική δύναμη της ελαστικής όταν η ελαστική συμπιέζεται σε φυσική κατάσταση

2Η ελαστική δύναμη είναι η ελαστική δύναμη του ελαστικού όταν ο αντισταθμιστής επιπέδου συμπιέζεται κατά 50% της ροής, προτείνεται ότι η πραγματική εργασιακή συμπιεσμένη

η ροή του αντισταθμιστή επιπέδου δεν πρέπει να υπερβαίνει το 50% της μέγιστης συμπιεσμένης ροής του

3Το κατακόρυφο φορτίο αναφέρεται στη μέγιστη κατακόρυφη τάση που μπορεί να αντέξει ο αντισταθμιστής επιπέδου σε στατική κατάσταση

4Όταν ο αντισταθμιστής επιπέδου είναι εγκατεστημένος οριζόντια, το εργασιακό κομμάτι θα παράγει βαρύτητα κάθετη προς την κατεύθυνση του αντισταθμιστή επιπέδου,

Εάν η βαρύτητα είναι μεγαλύτερη από το οριζόντιο εύρος φορτίου, το ελατήριο μπορεί να κολλήσει
