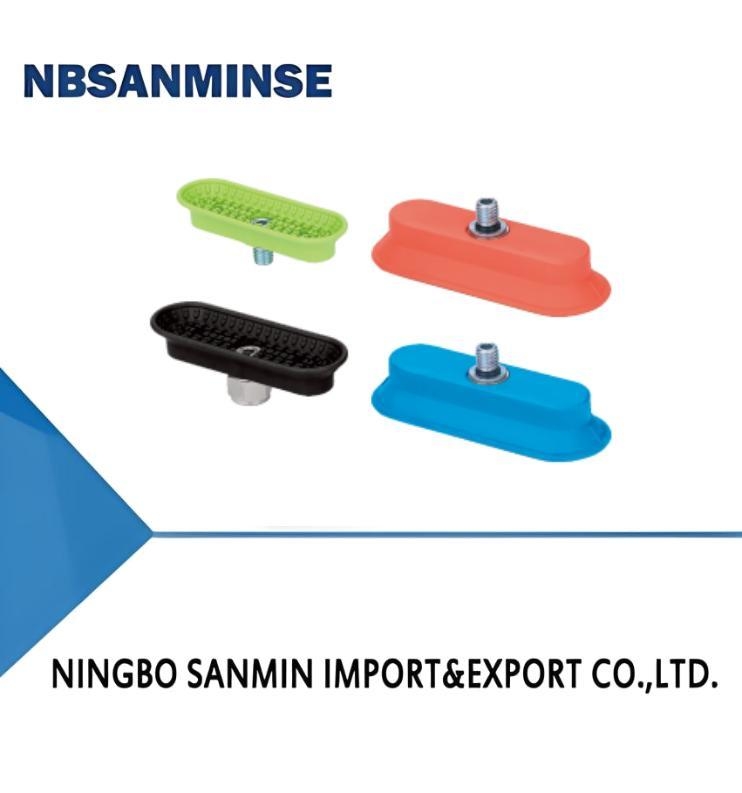

Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου

Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου
SOF Series Oval Flat Suction Cup Speical for Metal Sheet
Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου

Μεγάλες Εικόνας :  Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NBSANMINSE
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: SOF16×50
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10pcs
Τιμή: Negotiate
Συσκευασία λεπτομέρειες: Κουτί
Χρόνος παράδοσης: 5-30days
Όροι πληρωμής: L/c, t/t
Δυνατότητα προσφοράς: 10000 ΤΕΜ
Επικοινωνία

Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου

περιγραφή
Κατακόρυφος: 33 δύναμη n Πλευρική έλξη: 24 δύναμη n
Πλευρική δύναμη έλξης: 12 (λιπαρή επιφάνεια) n Εσωτερικός όγκος: 2 cm3
Min.curve ακτίνα του τεμαχίου εργασίας: 8mm Εγγύηση: 1 έτος
Επισημαίνω:

οβάλ επίπεδη βεντούζα για μέταλλο

,

Πνευματική σόλενοειδής βαλβίδα αναρρόφησης

,

Βεντούζα λαμαρίνας με εγγύηση

Χαρακτηριστικά
◇ Οβάλ flat suction cup
◇ Εσωτερική μεγάλη περιοχή pattern support structure
◇ Διαφορετικά μεγέθη είναι διαθέσιμα
Πλεονεκτήματα
◇ Χειρισμός μακρών και στενών εργαλείων
◇ Εφαρμόστε αποτελεσματικά την δύναμη τριβής μεταξύ των cups και των workpieces
◇ The max. temp of HK material is 250°C, it can be used to pick up high Το μέγιστο θερμοκρασία του υλικού HK είναι 250°C, μπορεί να χρησιμοποιηθεί για να σηκώσει υψηλά
Temp sheet μεταλλικό
◇ The max. temp of HD material is 160°C, it can be used to pick up high Το μέγιστο θερμοκρασία υλικού HD είναι 160°C, μπορεί να χρησιμοποιηθεί για να πάρει υψηλά
Τεχνικό γυαλί χωρίς σημάδι.
◇ Κατάλληλο για workpieces με διαφορετικά μεγέθη και σχήματα

Εφαρμογές
◇ Χειρισμός στενών και μακρών μεταλλικών μερών σε γρήγορη ταχύτητα, σύντομο χρόνο κύκλου
◇ Χειρισμός χαρτιού μετάλλου και αλουμινίου χωρίς παραμόρφωση
◇ Χειρισμός αυτοκινητοβιομηχανικών τυπωτικών μεταλλικών εξαρτημάτων
Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου 0
Δομή
◇ Το φίλτρο αναρρόφησης και η τοποθέτηση είναι ένα κομμάτι δομή
Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου 1
                                             SOF 40×80 Ν - G3F
                                               ①  ②  ③  ④
1Σειρά 2Size
3Material&Hardness (Υλικό και σκληρότητα)
4Σύνδεση νήμα
ΣΟΦ 16×50 40×110 N-NBR 60 G2F-G1/4 θηλυκό thread M10M-M10×1.5 male thread
20×80 50×100 NG-NBR 45 G3F-G3/8female thread M14M-M14×1.5 male thread
23×60 60×120 HK-Extra υψηλό temprubber 65 G2M-G1/4 male thread ΡΑ-ορθογώνιο προσαρμογέα
30×90 70×140 HD-High temp/mark free υλικό  60

40×80




Επιλογή
  Σχήμα Σύνδεση νήμα
G2M		 M10M M14M G2F G3F ΑΡ
  SOF16×50□-□ SOF16×50□-G2M SOF16×50□-M10M
SOF20×80□-M10M		 SOF16×50□-M14M SOF16×50□-G2F SOF16×50□-G3F SOF16×50□-RA
SOF20×80□-□ SOF20×80□-G2M SOF20×80□-M10M SOF20×80□-M14M SOF20×80□-G2F SOF20×80□-G3F SOF20×80□-RA
SOF23×60□-□ SOF23×60□-G2M SOF23×60□-M10M SOF23×60□-M14M SOF23×60□-G2F SOF23×60□-G3F SOF23×60□-RA

SOF40×80□-□ SOF40×80□-G2M SOF40×80□-M10M SOF40×80□-M14M SOF40×80□-G2F SOF40×80□-G3F SOF40×80□-RA

SOF30×90□-□ SOF30×90□-G2M SOF30×90□-M10M SOF30×90□-M14M SOF30×90□-G2F SOF30×90□-G3F SOF30×90□-RA

  SOF40×110□-□ SOF40×110□-G2M SOF40×110□-M10M SOF40×110□-M14M SOF40×110□-G2F SOF40×110□-G3F SOF40×110□-RA

  SOF50×100□-□ SOF50×100□-G2M SOF50×100□-M10M SOF50×100□-M14M SOF50×100□-G2F SOF50×100□-G3F SOF50×100□-RA

  SOF60×120□-□ SOF60×120□-G2M SOF60×120□-M10M SOF60×120□-M14M SOF60×120□-G2F SOF60×120□-G3F SOF60×120□-RA

  SOF70×140□-□ SOF70×140□-G2M SOF70×140□-M10M SOF70×140□-M14M SOF70×140□-G2F SOF70×140□-G3F
SOF70×140□-RA




  Σχήμα Σύνδεση νήμα
G2M		 G2F G3F
  Σχήμα Σύνδεση νήμα
G2M
G2F		 G3F
SOF16×50HK-□ SOF16×50HK-G2M Επικαιροποιημένα συστήματα Επικαιροποίηση των προδιαγραφών
SOF16×50HD-□ SOF16×50HD-G2M Επικαιροποιημένα συστήματα Σοφ 16×50HD-G3F
SOF20×80HK-□ Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα
SOF20×80HD-□ Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα
SOF23×60HK-□ SOF23×60HK-G2M SOF23×60HK-G2F Επικαιροποίηση των προδιαγραφών
SOF23×60HD-□ SOF23×60HD-G2M Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα
SOF40×80HK-□ SOF40×80HK-G2M SOF40×80HK-G2F Επικαιροποιημένα συστήματα
SOF40×80HD-□ SOF40×80HD-G2M Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα
SOF30×90HK-□ Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα
SOF30 × 90HD-□ SOF30×90HD-G2M Επικαιρότητα: Επικαιροποιημένα συστήματα
SOF40×110HK-□ SOF40×110HK-G2M Επικαιροποιημένα συστήματα Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την ανάλυση των τιμών είναι οι ακόλουθες:
SOF40×110HD-□ SOF40×110HD-G2M ΣΟΦ40×110HD-G2F Σοφ 40×110HD-G3F
SOF50 × 100HK-□ SOF50×100HK-G2M Επικαιροποίηση των προδιαγραφών SOF50×100HK-G3F
SOF50×100HD-□ SOF50×100HD-G2M
SOF60×120HD-G2M		 SOF50×100HD-G2F Επικαιροποιημένα συστήματα
SOF60×120HK-□ SOF60×120HK-G2M Επικαιροποιημένα συστήματα Επικαιροποιημένα συστήματα
SOF60×120HD-□ ΣΟΦ60×120HD-G2F SOF60×120HD-G3F
SOF70×140HK-□ SOF70×140HK-G2M SOF70×140HK-G2F Επικαιροποιημένα συστήματα
SOF70×140HD-□ SOF70×140HD-G2M ΣΟΦ70×140HD-G2F Επικαιροποιημένα συστήματα
Τεχνική παραμέτρους
Σχήμα Βόρειος
αποσύρση δύναμη
N		 Αριστερά
αποσύρση δύναμη
N		 Αριστερά
αποσύρση δύναμη
(Ελαιώδης επιφάνεια) N
Εσωτερική
όγκος
cm3
Μιν. καμπύλη ακτίνα
του  εργαλείο
χμ
Βάρος
g
Συνιστώμενη
Σωλήνα  Έλα τώρα.
χμ		   MPQ
   μ.τ.λ.
SOF16×50 33  24  12  2  8  17  4  1
SOF20×80 78  38  35  5  25  23  4  1
SOF23×60 57  37  33  3  20  29  4  1
SOF30×90 125  77  60  10  30  24  4  1
SOF40×80 141  110  100  11  50  43  6  1
SOF40×110 200  188  118  25  35  47  6  1
SOF50×100 217  181  121  20  75  56  6  1
SOF60×120 312  254  170  35  75  70  6  1
SOF70×140 445  344  230  52  90  77  8  1
◇ Σημείωση: Επίπεδο κενού δοκιμής -60 kPa, εργασιακό κομμάτι με ομαλή και καθαρή επιφάνεια.
Τα δεδομένα μπορεί να διαφέρουν ανάλογα με τις επιφάνειες των διαφόρων εργαστηρίων.
Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου 2


Μοντέλο/Μέγεθος Α W H G ΑΕ h 5  Y
SOF16×50□-G2F 50  16  19.5  G1/4 11  14  17  3
SOF16×50□-G3F 50  16  19.5  G3/8 11  14  22  3
SOF16×50□-RA 50  16  19.5  31.8x31.8 4.7  18.7  - 3
SOF20×80□-G2F 84  24  15.5  G1/4 11  14  17  5
SOF20×80□-G3F 84  24  15.5  G3/8 11  14  22  5
SOF20×80□-RA 84  24  15.5  31.8x31.8 4.7  18.7  - 5
SOF23×60□-G2F 61.5  22.5  12  G1/4 11  14  17  3
SOF23×60□-G3F 61.5  22.5  12  G3/8 11  14  22  3
SOF23×60□-RA 61.5  22.5  12  31.8x31.8 4.7  18.7  - 3
SOF30×90□-G2F 93  33  16  G1/4 11  14  17  5
SOF30×90□-G3F 93  33  16  G3/8 11  14  22  5
SOF30×90□-RA 93  33  16  31.8x31.8 4.7  18.7  - 5
SOF40×80□-G2F 82  39  14  G1/4 11  14  17  4
SOF40×80□-G3F 82  39  14  G3/8 11  14  22  4
SOF40×80□-RA 82  39  14  31.8x31.8 4.7  18.7  - 4
SOF40×110□-G2F 113  43  21.5  G1/4 11  14  17  6
SOF40×110□-G3F 113  43  21.5  G3/8 11  14  22  6
SOF40×110□-RA 113  43  21.5  31.8x31.8 4.7  18.7  - 6
SOF50×100□-G2F 102  49  16  G1/4 11  14  17  5
SOF50×100□-G3F 102  49  16  G3/8 11  14  22  5
SOF50×100□-RA 102  49  16  31.8x31.8 4.7  18.7  - 5
SOF60×120□-G2F 123  58  18  G1/4 11  14  17  6
SOF60×120□-G3F
SOF60×120□-RA		 123  58  18  G3/8 11  14  22  6
123  58  18  31.8x31.8 4.7  18.7  - 6
SOF70×140□-G2F 141  67.5  19  G1/4 11  14  17  7
SOF70×140□-G3F 141  67.5  19  G3/8 11  14  22  7
SOF70×140□-RA 141  67.5  19  31.8x31.8 4.7  18.7  - 7

Σειρά SOF οβάλ επίπεδης κούπα αναρρόφησης ειδική για χαρτί μετάλλου 3

Μοντέλο/Μέγεθος Α W H G ΑΕ h S Y
SOF16×50□-G2M 50  16  19.5  G1/4 9  10.5  5  3
SOF16×50□-M10M 50  16  19.5  M10×1.5 12  13.5  5  3
SOF16×50□-M14M 50  16  19.5  M14×1.5 12  13.5  5  3
SOF20×80□-G2M 84  24  15.5  G1/4 9  10.5  5  5
SOF20×80□-M10M 84  24  15.5  M10×1.5 12  13.5  5  5
SOF20×80□-M14M 84  24  15.5  M14×1.5 12  13.5  5  5
SOF23×60□-G2M 61.5  22.5  12  G1/4 9  10.5  5  3
SOF23×60□-M10M 61.5  22.5  12  M10×1.5 12  13.5  5  3
SOF23×60□-M14M 61.5  22.5  12  M14×1.5 12  13.5  5  3
SOF30×90□-G2M 93  33  16  G1/4 9  10.5  5  5
SOF30×90□-M10M 93  33  16  M10×1.5 12  13.5  5  5
SOF30×90□-M14M 93  33  16  M14×1.5 12  13.5  5  5
SOF40×80□-G2M 82  39  14  G1/4 9  10.5  5  4
SOF40×80□-M10M 82  39  14  M10×1.5 12  13.5  5  4
SOF40×80□-M14M 82  39  14  M14×1.5 12  13.5  5  4
SOF40×110□-G2M 113  43  21.5  G1/4 9  11  5  6
SOF40×110□-M10M 113  43  21.5  M10×1.5 12  13.5  5  6
SOF40×110□-M14M 113  43  21.5  M14×1.5 12  13.5  5  6
SOF50×100□-G2M 102  49  16  G1/4 9  11  5  5
SOF50×100□-M10M 102  49  16  M10×1.5 12  13.5  5  5
SOF50×100□-M14M 102  49  16  M14×1.5 12  13.5  5  5
SOF60×120□-G2M 123  58  18  G1/4 9  11  5  6
SOF60×120□-M10M 123  58  18  M10×1.5 12  13.5  5  6
SOF60×120□-M14M 123  58  18  M14×1.5 12  13.5  5  6
SOF70×140□-G2M 141  67.5  19  G1/4 9  11  5  7
SOF70×140□-M10M 141  67.5  19  M10×1.5 12  13.5  5  7
SOF70×140□-M14M 141  67.5  19  M14×1.5 12  13.5  5  7
