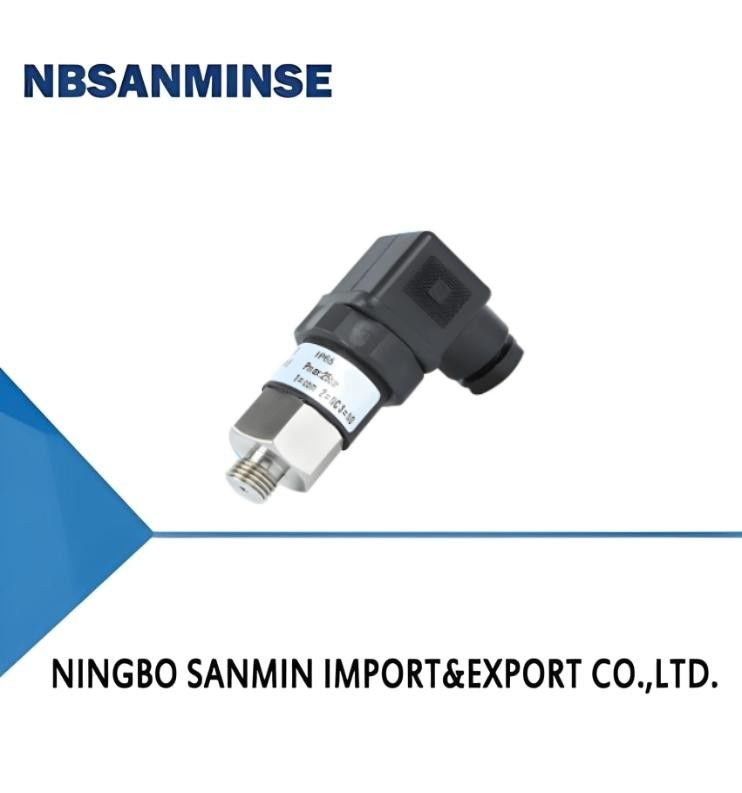

MS-T50 Exquisite Compact Pressure Switch Pressure Controller

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης

Επικοινωνήστε

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	MS-T50

Λεπτομερής ενημέρωση

λάθος:

3% της καθορισμένης αξίας

μέσα Temp.:

-20-85°C

Επισημαίνω:

Συγκεντρωμένος ελεγκτής διακόπτη πίεσης

Εξαιρετικός ελεγκτής διακόπτη πίεσης

Περιγραφή προϊόντων

1, Αρχή και δομή
Ο διακόπτης πίεσης / ρυθμιστής πίεσης MS-T50 έχει ενσωματωμένο έμβολο συνδεδεμένο με ελατήριο.Όταν η πίεση φτάνει την καθορισμένη τιμή, θα ενεργοποιήσει την προκαθορισμένη μηχανική δομή και θα στείλει ένα σήμα διακόπτη.

2, Χαρακτηριστικά
Ο διακόπτης/ελεγκτής πίεσης MS-T50 έχει συμπαγή δομή, χρησιμοποιεί τυπικές πρίζες DN, είναι εύκολο να συνδεθεί με καλώδιο και έχει ευρύ εύρος μετρήσεων.ειδικές συνήθως ανοιχτές ή συνήθως κλειστές επαφέςΧρησιμοποιείται για τη μέτρηση της πίεσης του νερού και του ελαίου.

3, Τεχνικές παραμέτρους

Πεδίο μέτρησης	Για λεπτομέρειες ανατρέξτε στον παρακάτω πίνακα
Αναβολή	10-20% της καθορισμένης τιμής (25% -35%, 1% -5% προαιρετικά)
Λάθος	3% της καθορισμένης αξίας
Αποδόσεις	Χρυσή επικάλυψη σε επαφές που είναι συνήθως ανοικτές και συνήθως κλειστές ≤DC 42V,1A ≤ 115V DC,0.15Α ≤ AC 42V,3A ≤ AC 125V,3A ≤ 250V AC,0.5Α
Μέση θερμοκρασία	-20-85°C
Προστασία και προστασία	IP65
Σύνδεση	Ηλεκτρονική καλωδίωση τερματικών
Υλικό	Διάφραγμα: NBR Πιστόνιο: Ατσάλινο έμβολο με σφραγίδα NBR Σύνδεση διαδικασίας: γαλβανισμένος χάλυβας/άστατος χάλυβας Shell: Μηχανικό πλαστικό

4, Πίνακας επιλογής

Υλικό διεπαφής	Σχήμα	**Αποδεκτή πίεση (βάρια)	Περιοχή ρύθμισης (βάρα)	Λάθος	Σταθερή υστερέση	Βάρος (kg)
Ταινία	MS-T50-02.5	25	0.2- Ναι.2.5	3%	- Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική)	0.1
Ταινία	MS-T50-005	25	0.8- Ναι.5	3%	- Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική)	0.1
Ταινία	MS-T50-012	25	1- Ναι.12	3%	- Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική)	0.1
Ταινία	MS-T50-050	200	5- Ναι.50	3%	- Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική)	0.1
βρόγχος	MS-T50-100	200	10- Ναι.100	3%	- Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική)	0.1
βρόγχος	MS-T50-200	300	20- Ναι.200	3%	- Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική)	0.1

MS-T50-	012	Μ	M12	H	Γ	Εξηγήστε
MS-T50-
	02.5
	005
	012
	050
	100
	200
		Τ				χάλκινο
		Α				χάλυβα
		X				Ατσάλι ατσάλι 304L
			G12			Διάδρομος διασύνδεσης G1/2
			G14			Διάδρομος διασύνδεσης
			N14			Δαχτυλίδι διεπαφής NPT1/4
			M14			Δήμος διασύνδεσης M14 * 1.5
			M20			Δήμος διεπαφής M20 * 1.5
				H		Δήμος διεπαφής εξωτερικός δήμος
					R	Συνήθως ανοικτή+συνήθως κλειστή έξοδος

5Διάγραμμα καλωδίωσης

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης 0

6, Διαμετρικό σχέδιο

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης 1

7Τοποθεσία εγκατάστασης

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης 2

8, Εφαρμόσιμα μέσα

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης 3

9, Μέθοδος προσαρμογής
** Βήμα: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης 4

Βήμα 2: Ρυθμίστε το μέγεθος του σημείου διακόπτη πίεσης με ένα κατσαβίδι όπως φαίνεται στο διάγραμμα, αυξάνοντάς το με την κατεύθυνση των ρολογιών και μειώνοντάς το με την αντίστροφη κατεύθυνση.

MS-T50 Εξαιρετικός μικροσκοπικός ρυθμιστής πίεσης με διακόπτη πίεσης 5
