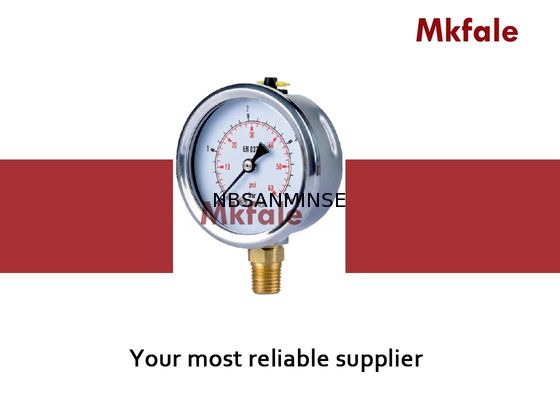

SM1SP ενός κομματιού μετρητής πίεσης σύνδεσης υγρός με την πτυχωμένη περίπτωση

SM1SP Μονότμημα συνδεσιμότητας υγρού γεμάτο με μετρητή πίεσης με σφιχτό σχεδιασμό θήκης

ΜΙΑ ΤΗΣ ΜΕΡΑΣΣΗΣ ΚΑΤΑΣΤΗΣΗΣ ΑΝΑΡΧΗΣ ΑΣΤΕΛΟΥ

SM1SP Μία σύνδεση σε ένα κομμάτι με σχεδιασμό θήκης

Χαρακτηριστικά

Τάξη ακρίβειας 1.6Πρώτη κατηγορία.0Εφαρμογή ευρέος φάσματος δονήσεων

Σχεδιασμός θήκης από ανοξείδωτο χάλυβα, σύστημα χτύπησης πίσω και εμπρός φλάντζας

Σχεδιασμός θήρασης κλειδαριού, Υπερβολική πίεση έως 30% της πλήρους κλίμακας

Τυπική βίδα περιορισμού, εξαιρετική αντοχή σε δονήσεις με υγρή γέμιση

Διάταξη κλίμακας σχεδιασμού έως 600 bar

Εφαρμογή

Ένα ειδικό σχέδιο με θήκη από ανοξείδωτο χάλυβα και υγρό μέρος από κράμα χαλκού και δυνατότητα πλήρωσης για

ακραίες δονήσεις και μη διαβρωτικές περιβαλλοντικές συνθήκες πεδίου,με κλειδαριά ξιφολόγχης

σχεδιασμός θήκης.εφαρμόζεται σε πνευματικά και υδραυλικά συστήματα, συμπιεστές, κινητήρες, αντλίες,

σύστημα ψεκασμού, σύστημα αυτοματισμού κτιρίων και μονάδα επεξεργασίας όπου η δόνηση είναι

Ανησυχία.

Τεχνικές προδιαγραφές

Ονομαστικό μέγεθος: 63.100 150 mm

Τάξη ακρίβειας: Τάξη 1.6,Τάξη 1.0 (Φ> 100 mm)

Προστασία εισόδου. : IP65 (αδιάβροχο)

Μέγεθος σύνδεσης: G1/4, G1/2 ή NPT

Πεδίο κλίμακας: πίεση 0..1000 bar, κενό -1 bar..0, Συνδυασμός -1..24 bar

Σχήμα στοιχείου σωλήνα: P≤100 bar σε σωλήνα C, P>100 bar σε ελικοκύλινδρο

Συμπλήρωση: Στεγνή ή υγρή

Θερμοκρασία λειτουργίας: θερμοκρασία περιβάλλοντος -10°..+70° C, μέση θερμοκρασία 90° C Max.

Λάθος θερμοκρασίας: Πρόσθετο σφάλμα όταν η θερμοκρασία του στοιχείου πίεσηςαποκλίνει από τη θερμοκρασία αναφοράς +20° C ((+68° F), να αυξάνεται ή να μειώνεται ±0,4%/10° C ((50° F)

Περισσότερο από το όριο πίεσης: 130% της F.S.P. ≤ 100 bar, 115% της F.S.P.> 100 bar

Διάταξη διαχωρισμού: μαύρο διαχωρισμό σε άσπρο για μονό εύρος, μαύρο και κόκκινο διαχωρισμό σε άσπρο για διπλό εύρος

Υλικό σχεδιασμού

Τεχνική διάταξη:

Αισθητήριο στοιχείο: κράμα χαλκού

Σύνδεση:

Πλαστικό (Σειρά SM1SP)

Σφραγίδα: Σφραγίδα από βιομηχανικό καουτσούκ.

Δείκτης: μαύρο βαμμένο αλουμίνιο

Πίνακα πίνακα: κράμα αλουμινίου

Κωδικός τοποθέτησης: L:Βόρεια είσοδος, W:Βόρεια με πίσω φλάντσα,

Β: Επιστροφή (κεντρικός αμυντικός, αμυντικός)

F: Πίσω με εμπρόσθιο φλάντζο, Z: Πίσω με στήριγμα

Γιατί να μας επιλέξετε;

1Προσαρμόστε το σύμφωνα με το ειδικό σας αίτημα.
2Παρέχετε δωρεάν πληροφορίες για τα προϊόντα.
3: Αξιόπιστη διασφάλιση ποιότητας και ενεργή υπηρεσία μετά την πώληση
4: Ένα έτος εγγύηση ποιότητας

5Υψηλής ποιότητας με ανταγωνιστική τιμή.

Ε: Μπορείτε να προσφέρετε τα δωρεάν δείγματα;

Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Επικοινωνήστε μαζί μας. ina@pneuhydr.com ή whatsapp 0086 15168536055

Ε: Ποιο είναι το πεδίο της επιχείρησής σας;

Α: Το πεδίο των δραστηριοτήτων μας είναιεξυπηρέτηση εξαγωγέων εξαρτημάτων αυτοματισμού με πλήρες δοχείο και πώλησηφιάλη αέρα, επεξεργασία πηγής αέρα, βαλβίδα ηλεκτροσόκ,βαλβίδα αέρα,βαλβίδα κινητήρα,Κεραμιδική βαλβίδα, υδραυλική βαλβίδα, υδραυλικό κύλινδρο, αέρα και πετρελαίουενσωμάτωση, μετρητής πίεσηςκλπ.

Ε:WΤι είδους προϊόντα μπορείτε να φτιάξετε;

Α: Μπορούμε να κάνουμε πολλά είδη ανοξείδωτου χάλυβα, Κάλκινο, αλουμίνιοεπεξεργασία υλικών.Σαν να είναι ψηλά.πίεση Βαλβίδα / βαλβίδα ηλεκτροσόκ / ηλεκτρική βαλβίδαβαλβίδα νερού/Πνευματική βαλβίδα/φιάλη αέρα/υδραυλική βαλβίδα/υδραυλική συσσωρευτήςπροϊόντα και ούτω καθεξής.

Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπό μας και το εμπορικό μας σήμα;

Α: Ναι, φυσικά, μπορούμε να κάνουμε. Είμαστε προμηθευτές OEM για χρόνια και επαγγελματίες για να κάνουμε. Αλλά πρέπει να μας δώσετε την εξουσιοδότηση αν είναι δυνατόν.

Ε: Μπορείτε να προσφέρετε τα αρχικά διάσημα προϊόντα της μάρκας των υδραυλικών και πνευματικών οργάνων;

Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser κλπ.

Ε: Υπάρχει εγγύηση;

Α: Ναι, κανονικά τα προϊόντα είναι ένα έτος εγγύηση ποιότητας.

Ε: Είναι η σύνδεση σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ PT, NPT και G νήματα;

Α: Το νήμα G είναι κυλινδρικό και δεν σφραγίζεται από μόνο του, απαιτώντας πρόσθετες σφραγίδες για την αποφυγή διαρροής.και τα εσωτερικά και εξωτερικά νήματα γίνονται όλο και πιο σφιχτά όταν σφίγγονταιΗ σφράγιση επιτυγχάνεται μέσω της παραμόρφωσης των νήμων και το σφραγιστικό μέσο ή η ταινία χρησιμοποιούνται συνήθως σε συνδυασμό για την ενίσχυση της επίδρασης σφραγίσματος.

Το νήμα G είναι κυλινδρικό ίσιο σωλήνα που χρησιμοποιείται για μη σφραγισμένες συνδέσεις. Το νήμα PT είναι κωνικό σωλήνα που βασίζεται στη διαμόρφωση και τη σφραγίδα του ίδιου του νήματος.Το NPT είναι επίσης ένα κωνικό σωλήνα με γωνία προφίλ δοντιού 60 μοίρες, χρησιμοποιείται κυρίως στη Βόρεια Αμερική

Ε: Πώς μετατρέπονται οι μονάδες πίεσης: MPa, bar, psi, kg/cm2;

Α: 1MPa=10bar≈145psi≈10kg

Ε: Ποια είναι συνήθως η αιτία της εξάντλησης των κυλινδρικών συσσωρευτών;

Απάντηση: Λάθος τάση και hz, συχνές αλλαγές, μπαίνει υγρό στο κεφάλι του πιλότου, πρόβλημα με τον πυρήνα της βαλβίδας και το ελατήριο,Περιβάλλον θερμότητα, έντονες δονήσεις κλπ.

Ε: Τι πρέπει να σημειωθεί για τα πνευματικά εξαρτήματα σε περιβάλλον υψηλής θερμοκρασίας ή εξαιρετικά κρύο;
