TL0522 Ρυθμιστής πίεσης με διακόπτη πίεσης λιπαντικού λαδιού IP54

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	Επενδύσεις

Λεπτομερής ενημέρωση
Εργασιακή ιξώδες:	< 1×10-3m2/s	Switching element:	microswitch
Θερμοκρασία περιβάλλοντος.:	-25°C55°C	μέσα Temp.:	-25°C ∼80°C
Επισημαίνω:	Ελεγκτής διακόπτη πίεσης λιπαντικού ελαίου , Ρυθμιστής διακόπτη πίεσης IP54

Περιγραφή προϊόντων

Επισκόπηση
Ο διακόπτης/ελεγκτής πίεσης TL0522 υιοθετεί δύο μορφές αισθητήρων: αισθητήρες διαφράγματος και αισθητήρες εμβόλου χωρίς διαρροή.
Ο διακόπτης/ελεγκτής πίεσης TL0522 μπορεί να χρησιμοποιηθεί για ουδέτερα αέρια όπως αέρας και αέριο, καθώς και υγρά μέσα όπως λιπαντικό λάδι και ελαφρύ καύσιμο πετρέλαιο. Η ρυθμισμένη τιμή του ελεγκτή μπορεί να ρυθμιστεί εντός του εύρους -0,1 έως 1,6 MPa.
Ο αισθητήρας εμβόλου χωρίς διαρροή του διακόπτη/ελεγκτή πίεσης TL0522 μπορεί να χρησιμοποιηθεί για ουδέτερα λιπαντικά μέσα όπως υδραυλικό λάδι, λιπαντικό λάδι και ελαφρύ καύσιμο πετρέλαιο. Η ρυθμισμένη τιμή του ελεγκτή μπορεί να ρυθμιστεί εντός του εύρους 0,5-40MPa.
Ο μικρός σχεδιασμός επιτρέπει υψηλή συχνότητα μεταγωγής 100 φορές ανά λεπτό και ιδιαίτερα καλή αντοχή στους κραδασμούς.

Κύρια Τεχνικά Χαρακτηριστικά

Ιξώδες λειτουργίας	<1×10^－3m²/s
Στοιχείο μεταγωγής	Μικροδιακόπτης
Βαθμός προστασίας που παρέχεται από το περίβλημα	IP54 (Συμμορφώνεται με το DIN40050 και ισοδύναμο με το IP54 στο GB4208)
Θέση εγκατάστασης	Η διασύνδεση πίεσης είναι κάθετα προς τα κάτω (επιτρέποντας κλίση 15 °)
Θερμοκρασία περιβάλλοντος	－25℃～55℃
Θερμοκρασία μέσου	－25℃～80℃
Αντικραδασμική απόδοση	Μέγιστο 100m/s²
Σφάλμα επαναληψιμότητας	≤2.5%
Χωρητικότητα επαφής	AC 220V 6A (Ωμικό)

Προδιαγραφές
Η διαφορά μεταγωγής δεν είναι ρυθμιζόμενη

Εύρος ρύθμισης τιμής (MPa)	Διαφορά μεταγωγής όχι μεγαλύτερη από (MPa)	**Επιτρεπόμενη πίεση ① (MPa)	Υλικό αισθητήρα πίεσης			Τύπος διασύνδεσης ②	Εσωτερικό σπείρωμα διασύνδεσης	Βάρος (kg)	Αριθμός σχεδίου διάστασης περιγράμματος	Αριθμός καταλόγου παραγγελίας
Εύρος ρύθμισης τιμής (MPa)	Διαφορά μεταγωγής όχι μεγαλύτερη από (MPa)	**Επιτρεπόμενη πίεση ① (MPa)	Περίβλημα	Δακτύλιος στεγανοποίησης	Έμβολο	Τύπος διασύνδεσης ②	Εσωτερικό σπείρωμα διασύνδεσης	Βάρος (kg)	Αριθμός σχεδίου διάστασης περιγράμματος	Αριθμός καταλόγου παραγγελίας
0.5～7	2	40	AL	Νιτριλικό καουτσούκ	χάλυβας	I	G1/4	0.2	04	TL0522.10-201066
0.5～7	2	40	AL	Νιτριλικό καουτσούκ	χάλυβας	P	-	0.2	03	TL0522.10-201078
1～16	3.5	40	AL	Νιτριλικό καουτσούκ	χάλυβας	I	G1/4	0.2	04	TL0522.10-212066
1～16	3.5	40	AL	Νιτριλικό καουτσούκ	χάλυβας	P	-	0.2	03	TL0522.10-212078
2.5～25	4	40	AL	Νιτριλικό καουτσούκ	χάλυβας	I	G1/4	0.2	05	TL0522.10-224066
2.5～25	4	40	AL	Νιτριλικό καουτσούκ	χάλυβας	P	-	0.2	03	TL0522.10-224278
4～40	4.5	40	AL	Νιτριλικό καουτσούκ	χάλυβας	I	G1/4	0.2	05	TL0522.10-228066
4～40	4.5	40	AL	Νιτριλικό καουτσούκ	χάλυβας	P	-	0.2	03	TL0522.10-228078

Σημείωση: Στην πρακτική εργασία, ακόμη και μια σύντομη πίεση αιχμής δεν μπορεί να υπερβαίνει αυτήν την τιμή.
② Η διασύνδεση I είναι εσωτερικό σπείρωμα. Η διασύνδεση P είναι φλάντζα.

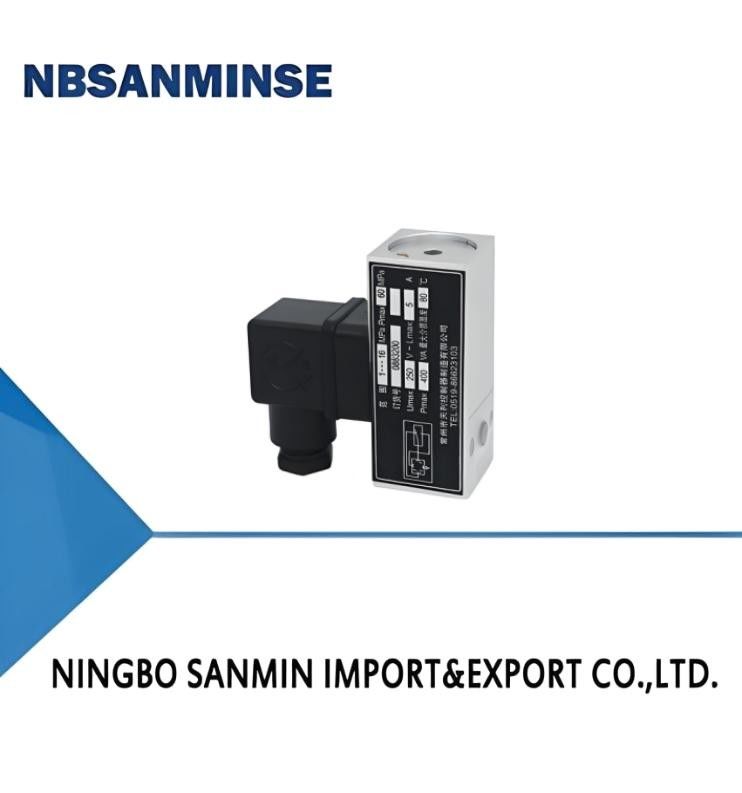

TL0522 Ρυθμιστής πίεσης με διακόπτη πίεσης λιπαντικού λαδιού IP54 0

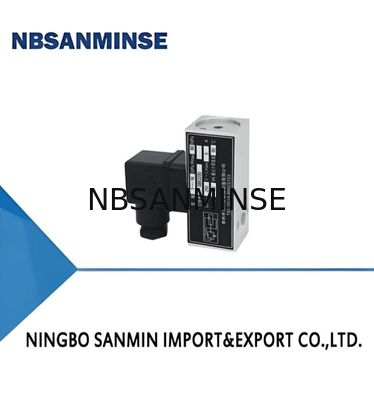

TL0522 Ρυθμιστής πίεσης με διακόπτη πίεσης λιπαντικού λαδιού IP54 1
