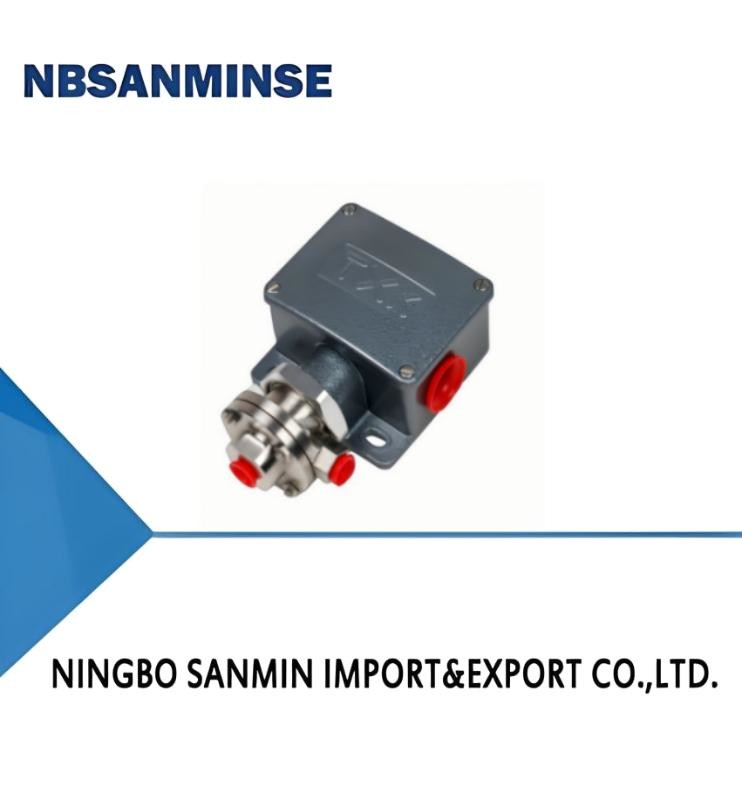

Διαφορετικός ελεγκτής πίεσης TXK για μη διαβρωτικά μέσα

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	TXK

Λεπτομερής ενημέρωση
Στοιχείο διακόπτη:	Μικροσυνδέτης	Θερμοκρασία περιβάλλοντος.:	0℃-60℃
Medium temp.:	0℃-80℃	Σφάλμα επαναληψιμότητας:	≤ 1%
Επισημαίνω:	Διαφορετικός ελεγκτής πίεσης , Ελεγκτής διακόπτη πίεσης μη διαβρωτικών μέσων

Περιγραφή προϊόντων

1, Επισκόπηση
Ο διακόπτης διαφορικής πίεσης TXK υιοθετεί συνδυασμό διαφράγματος-εμβόλου, κατάλληλο για χαμηλή έως υψηλή διαφορική πίεση, διαφορετικές στατικές πιέσεις, παλμικές πιέσεις ή ρυθμούς κύκλου σε εφαρμογές ρευστοδυναμικής ή διεργασίας. Μπορεί να χρησιμοποιηθεί για αέρα, αέριο, λάδι, νερό και μη διαβρωτικά μέσα.
2, Τεχνική απόδοση

Ιξώδες λειτουργίας	1x10-3m²/s
Στοιχείο μεταγωγής	μικροδιακόπτης
Βαθμολογίες περιβλήματος	IP66
Θερμοκρασία περιβάλλοντος	0℃-60℃
Θερμοκρασία μέσου	0℃-80℃
Αντικραδασμική απόδοση	Μέγιστο 40m/s²
Σφάλμα επαναληψιμότητας	≤1%
Χωρητικότητα επαφής	Μέγιστο 220V AC, ≤5A

3, Προδιαγραφές

Εύρος ρύθμισης της τιμής ρύθμισης πίεσης	Διαφορά μεταγωγής όχι μεγαλύτερη από	**Επιτρεπόμενη πίεση (Mpa)	Εξωτερικές διαστάσεις	Συχνότητα μεταγωγής/λεπτό	Υλικό μεμβράνης	Εσωτερικό σπείρωμα διεπαφής
0～60KPa	3KPa	3.4	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
20～200KPa	10KPa	3.4	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
50～500KPa	20KPa	3.4	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
20～200KPa(RN)	30KPa	3.4	02	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4

4, Πίνακας επιλογής

TXK - □ □ - □ - □ - □ 1 2 3 4 5
1. Μορφή προϊόντος
01	σύμβαση	02	διπλής επαφής	03	EEx d
04	Χαμηλότερη διαφορική πίεση	05	Άνω και κάτω διαφορική πίεση	06	Υψηλή υδροστατική πίεση
07	φούρνος
2. Κέλυφος
NN	Κανονικό στυλ	RN	Μοντέλο διπλής επαφής	LC	Συνήθης αντιεκρηκτικό μοντέλο
B	Αντιεκρηκτικό μοντέλο με μικρό παράθυρο θέασης	AL	Κέλυφος φούρνου
3. Τύπος διαφράγματος
01	πολυ	02	ανοξείδωτο ατσάλι	03	καουτσούκ
4. Σύνδεση σπειρώματος (προσαρμόσιμο ανάλογα με τις ανάγκες)
01	NPT1/4 内
5. Εύρος			Ανατρέξτε στον λεπτομερή πίνακα επιλογής εύρους
Παράδειγμα επιλογής: TXK-04NN-02-01-009 Ελεγκτής χαμηλότερης διαφορικής πίεσης TXK, μορφή προϊόντος: χαμηλότερη διαφορική πίεση, περίβλημα: κανονικός τύπος, μορφή διαφράγματος: ανοξείδωτο ατσάλι, σπείρωμα σύνδεσης: NPT1/4 εσωτερικό, εύρος: 5-210KPa.

Πίνακας σύγκρισης εύρους

Κωδικός	Εύρος	Σημειώσεις	Κωδικός	Εύρος	Σημειώσεις
001	3.5-27.5MPa	Συμβατική πίεση	002	1.2-12MPa	Συμβατική πίεση
003	0.7-7MPa	Συμβατική πίεση	004	0.37-3.7MPa	Συμβατική πίεση
005	0.25-2.5MPa	Συμβατική πίεση	006	0.15-1.2MPa	Συμβατική πίεση
007	20-700KPa	Συμβατική πίεση	008	10-350KPa	Συμβατική πίεση
009	5-210KPa	Συμβατική πίεση	010	5-170KPa	Συμβατική πίεση
011	0-100KPa	Συμβατική πίεση	012	﹣100-0KPa	Συμβατική πίεση
013	﹣100-100KPa	Συμβατική πίεση	014	25KPa	Υψηλή υδροστατική πίεση
015	0-60KPa	Χαμηλότερη διαφορική πίεση	016	20-200KPa	Χαμηλότερη διαφορική πίεση
017	50-500KPa	Χαμηλότερη διαφορική πίεση	018	﹣0.5-0.5KPa	Διαφορική πίεση φούρνου
019	﹣3-3KPa	Διαφορική πίεση φούρνου	020	﹣6-6KPa	Διαφορική πίεση φούρνου
021	﹣12-12KPa	Διαφορική πίεση φούρνου

5, Μέθοδος εντοπισμού σφαλμάτων και διάγραμμα καλωδίωσης διακόπτη
Επιστρέψτε το παξιμάδι ρύθμισης σε κατάσταση βασικής αδυναμίας, συνδέστε τα καλώδια C, NO, NC του διακόπτη στη λυχνία σήματος. Παρατηρήστε την κατάσταση της λυχνίας σήματος, συνδέστε τη λυχνία σήματος σε ένα πράσινο φως (το C είναι ο κοινός ακροδέκτης και όταν το C είναι συνδεδεμένο στο NC στο εργοστάσιο, το πράσινο φως θα ανάψει) και ρυθμίστε το παξιμάδι ρύθμισης πάνω και κάτω σύμφωνα με την ένδειξη του σημείου ρύθμισης για να το ρυθμίσετε στο επιθυμητό σημείο ρύθμισης. (Η προς τα κάτω πίεση αυξάνεται, η προς τα πάνω πίεση μειώνεται)

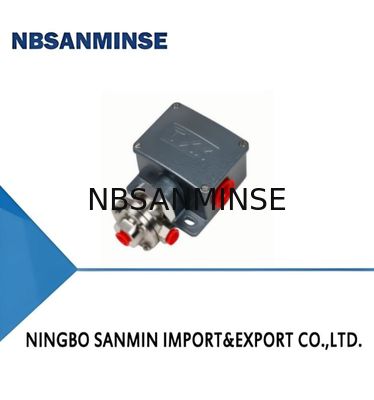

Διαφορετικός ελεγκτής πίεσης TXK για μη διαβρωτικά μέσα 0

6, Εμφάνιση και διαστάσεις εγκατάστασης

Διαφορετικός ελεγκτής πίεσης TXK για μη διαβρωτικά μέσα 1

Διαφορετικός ελεγκτής πίεσης TXK για μη διαβρωτικά μέσα 2
