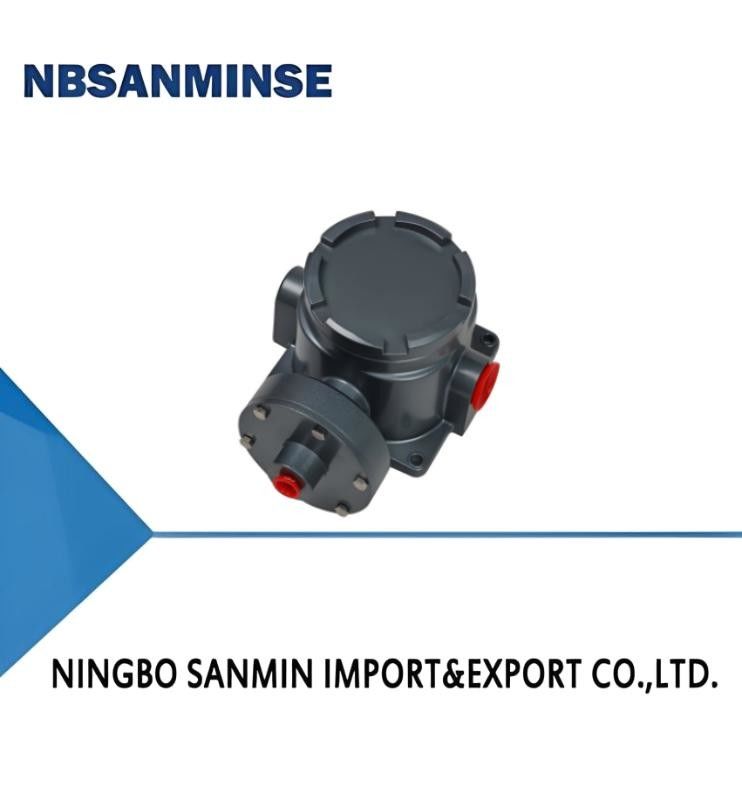

TXK Μικροεξοπλισμός ελέγχου πίεσης για διακόπτες ασφαλείας από έκρηξη

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	TXK

Λεπτομερής ενημέρωση
Στοιχείο διακόπτη:	Μικροσυνδέτης	Θερμοκρασία περιβάλλοντος.:	-40°C~60°C
μέσα Temp.:	0~80℃	Σφάλμα επαναληψιμότητας:	00,5% ή 1%
Επισημαίνω:	μικροεξοπλισματικός διακόπτης πίεσης , Ελεγκτής διακόπτη πίεσης ασφαλείας από έκρηξη

Περιγραφή προϊόντων

TXK Μικροεξοπλισμός ελέγχου πίεσης για διακόπτες ασφαλείας από έκρηξη 0

1, Επισκόπηση
Η αρχή λειτουργίας του ελεγκτή πίεσης TXK explosion-proof βασίζεται κυρίως στην ελαστική παραμόρφωση των εξαρτημάτων δοκιμής (όπως διαφράγματα), η οποία οδηγεί τα λειτουργικά εξαρτήματα (όπως μικροδιακόπτες) να παράγουν γρήγορες ενέργειες άλματος διακοπής μέσω αυτής της παραμόρφωσης. Συγκεκριμένα, όταν η πίεση του μετρούμενου (ελεγχόμενου) μέσου εφαρμόζεται στο στοιχείο δοκιμής, θα προκαλέσει το ελεύθερο άκρο του διαφράγματος να παράγει την αντίστοιχη ελαστική μετατόπιση. Αυτή η μετατόπιση θα οδηγήσει στη συνέχεια το κουμπί (ράβδος ώθησης) στον μικροδιακόπτη που είναι συνδεδεμένος στο άκρο του σωλήνα να παράγει αντίστοιχες ενέργειες. Όταν η πίεση φτάσει στην καθορισμένη τιμή ελέγχου, οι επαφές του διακόπτη θα αλλάξουν, προκαλώντας τη διακοπή ή τη σύνδεση του κυκλώματος στο σύστημα ελέγχου, επιτυγχάνοντας έτσι τον σκοπό του αυτόματου ελέγχου και της σηματοδότησης.
Ο ελεγκτής πίεσης TXK explosion-proof αποτελείται συνήθως από ένα σύστημα μέτρησης, μια συσκευή ελέγχου, έναν μηχανισμό ρύθμισης, ένα περίβλημα, μια υποδοχή βύσματος κ.λπ. Το διάφραγμα στο σύστημα μέτρησης αισθάνεται τις αλλαγές πίεσης μέσω της ελαστικής του παραμόρφωσης, ενώ ο μικροδιακόπτης στη συσκευή ελέγχου ανταποκρίνεται γρήγορα σε αυτό το σήμα πίεσης και εκτελεί λειτουργίες on/off κυκλώματος. Αυτός ο σχεδιασμός επιτρέπει στον ελεγκτή πίεσης explosion-proof να λειτουργεί σταθερά σε διάφορα βιομηχανικά περιβάλλοντα, ειδικά σε εφαρμογές που απαιτούν υψηλή αξιοπιστία και ασφάλεια.
2, Τεχνική απόδοση

Ιξώδες λειτουργίας	<1 × 10－3m²/s	Θερμοκρασία μέσου	0～80℃
Στοιχείο μεταγωγής	μικροδιακόπτης	Αντικραδασμική απόδοση	20m/s²
Επίπεδο explosion-proof σκόνης	Exdb Ⅱ CT4～T6 Gb	Αριθμός πιστοποιητικού explosion-proof	GYB24.2900X
Βαθμοί προστασίας που παρέχονται από το περίβλημα	IP66(Συμμορφώνεται με το DIN40050 και ισοδύναμο με το IP66 στο GB4208)	Σφάλμα επαναληψιμότητας	0.5% ή 1%
Θερμοκρασία περιβάλλοντος	-40℃~60℃	Χωρητικότητα επαφής	AC 220V 6A(Ανθεκτικό)

3, Προδιαγραφές

Εύρος ρύθμισης της τιμής ρύθμισης πίεσης	Διαφορά μεταγωγής όχι μεγαλύτερη από	**Επιτρεπόμενη πίεση (Mpa)	Εξωτερικές διαστάσεις	Συχνότητα μεταγωγής/λεπτό	Υλικό μεμβράνης	Εσωτερικό σπείρωμα διεπαφής
-100~0KPa	2KPa	1.3	03	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
-100~ 100KPa	2KPa	1.3	02	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
0~ 100KPa	2KPa	1.3	03	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
5~ 170KPa	2KPa	1.3	02	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
5~210KPa	4.5KPa	1.3	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
10~350KPa	3KPa	1.3	02	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
20~700KPa	12KPa	5	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
0.15~ 1.2MPa	0.02MPa	5	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
0.25~2.5MPa	0.04MPa	5	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
0.37~3.7MPa	0.08MPa	6	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
0.7~7MPa	0. 12MPa	9	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
1.2~ 12MPa	0. 15MPa	17.5	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4
3.5~27.5MPa	1MPa	34	01	30	Ανοξείδωτο ατσάλι ή πολυϊμίδιο	NPT1/4

4, Πίνακας επιλογής

TXK - □ □ - □ - □ - □ 1 2 3 4 5
1. Μορφή προϊόντος
01	σύμβαση	02	διπλής επαφής	03	EEx d
04	Χαμηλότερη διαφορική πίεση	05	Άνω και κάτω διαφορική πίεση	06	Υψηλή υδροστατική πίεση
07	φούρνος
2. Κέλυφος
NN	Κανονικό στυλ	RN	Μοντέλο διπλής επαφής	LC	Κανονικό μοντέλο explosion-proof
B	Μοντέλο explosion-proof με μικρό παράθυρο θέασης	AL	Κέλυφος φούρνου
3. Τύπος διαφράγματος
01	πολυ	02	ανοξείδωτο ατσάλι	03	καουτσούκ
4. Σύνδεση σπειρώματος (προσαρμόσιμο ανάλογα με τις ανάγκες)
01	NPT1/4 内
5. Εύρος			Ανατρέξτε στον πίνακα σύγκρισης εύρους
Παράδειγμα επιλογής: TXK-03LC-02-01-005 Ελεγκτής TXK explosion-proof, μορφή προϊόντος: explosion-proof, κέλυφος: κανονικός τύπος explosion-proof, μορφή διαφράγματος: ανοξείδωτο ατσάλι, σπείρωμα σύνδεσης: NPT1/4 εσωτερικό, εύρος: 0.25-2.5MPa.

Πίνακας σύγκρισης εύρους

κωδικός	εύρος	σημειώσεις	κωδικός	εύρος	σημειώσεις
001	3.5-27.5MPa	Συμβατική πίεση	002	1.2-12MPa	Συμβατική πίεση
003	0.7-7MPa	Συμβατική πίεση	004	0.37-3.7MPa	Συμβατική πίεση
005	0.25-2.5MPa	Συμβατική πίεση	006	0.15-1.2MPa	Συμβατική πίεση
007	20-700KPa	Συμβατική πίεση	008	10-350KPa	Συμβατική πίεση
009	5-210KPa	Συμβατική πίεση	010	5-170KPa	Συμβατική πίεση
011	0-100KPa	Συμβατική πίεση	012	﹣100-0KPa	Συμβατική πίεση
013	﹣100-100KPa	Συμβατική πίεση	014	25KPa	Υψηλή υδροστατική πίεση
015	0-60KPa	Χαμηλότερη διαφορική πίεση	016	20-200KPa	Χαμηλότερη διαφορική πίεση
017	50-500KPa	Χαμηλότερη διαφορική πίεση	018	﹣0.5-0.5KPa	Διαφορική πίεση φούρνου
019	﹣3-3KPa	Διαφορική πίεση φούρνου	020	﹣6-6KPa	Διαφορική πίεση φούρνου
021	﹣12-12KPa	Διαφορική πίεση φούρνου

5, Μέθοδος αποσφαλμάτωσης και διάγραμμα καλωδίωσης διακόπτη
Επιστρέψτε το παξιμάδι ρύθμισης σε κατάσταση βασικής αδυναμίας, συνδέστε τα καλώδια C, NO, NC του διακόπτη στο φως σήματος. Παρατηρήστε την κατάσταση του φωτός σήματος, συνδέστε το φως σήματος σε ένα πράσινο φως (το C είναι ο κοινός ακροδέκτης και όταν το C και το NO είναι συνδεδεμένα στο εργοστάσιο, το πράσινο φως θα ανάψει) και ρυθμίστε το παξιμάδι ρύθμισης πάνω και κάτω σύμφωνα με την ένδειξη του σημείου ρύθμισης για να το ρυθμίσετε στο επιθυμητό σημείο ρύθμισης. (Η καθοδική πίεση αυξάνεται, η ανοδική πίεση μειώνεται)

TXK Μικροεξοπλισμός ελέγχου πίεσης για διακόπτες ασφαλείας από έκρηξη 1

6, Εμφάνιση και διαστάσεις εγκατάστασης

TXK Μικροεξοπλισμός ελέγχου πίεσης για διακόπτες ασφαλείας από έκρηξη 2

TXK Μικροεξοπλισμός ελέγχου πίεσης για διακόπτες ασφαλείας από έκρηξη 3

TXK Μικροεξοπλισμός ελέγχου πίεσης για διακόπτες ασφαλείας από έκρηξη 4
