TL5228 Ρυθμιστής πίεσης με διακόπτη θαλάσσιας πίεσης
Υπεύθυνος : Ina Chen
Τηλεφωνικό νούμερο : 0086-15168536055
WhatsApp : +8615168536055
| Τόπος καταγωγής: | Κίνα | Μάρκα: | NBSANMINSE |
|---|---|---|---|
| Πιστοποίηση: | CE | Αριθμό μοντέλου: | Επενδύσεις |
|
Λεπτομερής ενημέρωση |
|||
| Εργασιακή ιξώδες: | < 1×10-3m2/s | Σφάλμα επαναληψιμότητας: | ≤ 1% |
|---|---|---|---|
Περιγραφή προϊόντων
Σύνοψη

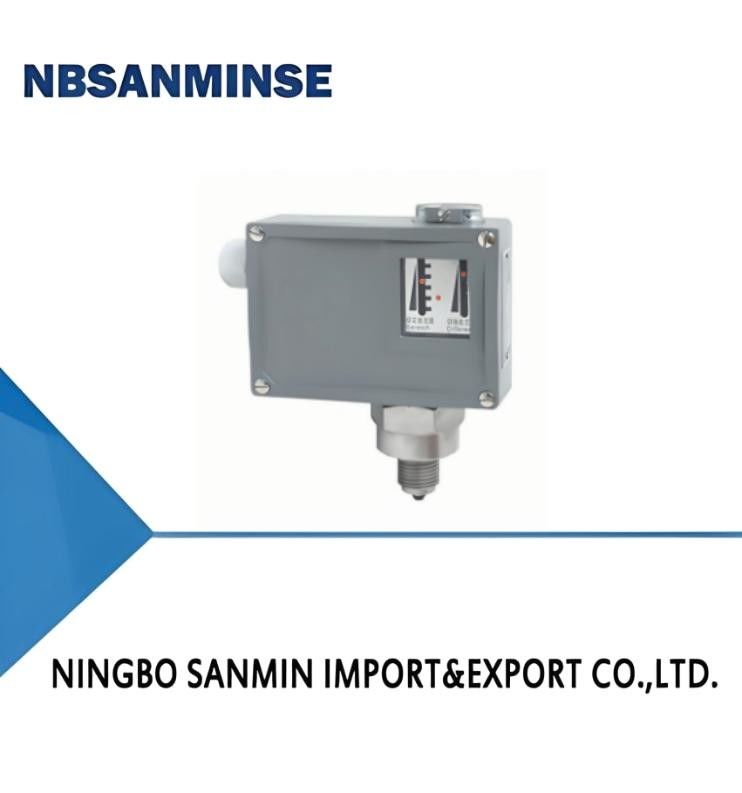

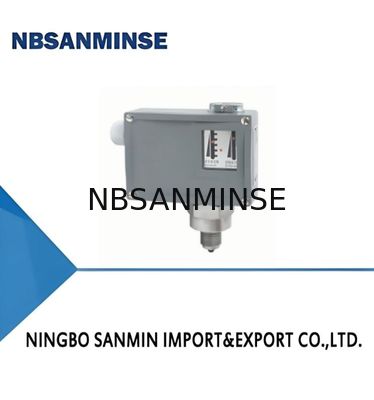

Ο διακόπτης πίεσης TL1102 (αντικροσιτική μέση πίεση) /ελεγκτής πίεσης υιοθετεί αισθητήρα τύπου φουσκάλας, ο οποίος μπορεί να χρησιμοποιηθεί για διαβρωτικά αέρια και υγρά μέσα.
Η τιμή ρύθμισης του διακόπτη πίεσης TL1102 (αντικατομική μέση πίεση) / ρυθμιστή πίεσης είναι ρυθμιζόμενη, με εύρος ρύθμισης από -0,1 έως 6,3 MPa. Το εύρος θερμοκρασίας για χρήση είναι ευρύ.
Κύρια τεχνικές επιδόσεις
| Συνήθως | Τύπος ασφαλείας από έκρηξη | |
|---|---|---|
| Εργασιακή ιξώδες | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Στοιχείο διακόπτη | μικροσυνδέτης | Σφραγισμένος διακόπτης |
| Κατηγορία ανθεκτικότητας σε έκρηξη | - | Αριθμός του πιστοποιητικού Exde II CT4·T6: GYB24.1453X |
| Στους βαθμούς προστασίας που παρέχεται από το περίβλημα | IP65 ((Συμβατό με το DIN40050 και ισοδύναμο με το IP65 στην GB4208) | IP54 ((Συμβατό με το DIN40050 και ισοδύναμο με το IP54 στην GB4208) |
| Θερμοκρασία περιβάλλοντος | -40°C ∼50°C | -20°C ̇ 50°C |
| Μέση θερμοκρασία | 0°120°C | 0°95°C |
| Θέση εγκατάστασης | - | Ενώσεις πίεσης κάθετα προς τα κάτω |
| Δυναμικότητα κατά δονήσεων | TL1102:40m/s2;TL1103:20m/s2 | Μαξ:20m/s2 |
| Λάθος επαναληψιμότητας | ≤ 1% | ≤ 1% |
| Ικανότητα επαφής | Δυναμικό αντιδραστήρα | Συνεχή 250V 0,25A (αντίσταση) 60Wmax Δύναμη αντιστάθμισης |
προδιαγραφές
Λάθος μετάβασης TL1102 δεν ρυθμίζεται
| Ρυθμιστικό εύρος προσαρμογής τιμών (MPa) |
Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Συχνότητα εναλλαγής/λεπτο | Υλικό αισθητήρα πίεσης | Εξωτερικό νήμα διεπαφής | Βάρος (kg) | Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Τεχνουργήματα από χάλυβα | Συνήθως | Τύπος ασφαλείας από έκρηξη | Συνήθως | Τύπος ασφαλείας από έκρηξη | ||||||
| -0,1 ̇0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | 04 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Δελτίο ΕΚΑΧ αριθ. |
| -0.1 ∙0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ αριθ. |
| -0.1 ∙0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Απαλλαγή από την υποχρέωση παροχής υπηρεσιών |
| -0.1 ∙0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ αριθ. |
| 0 ̊0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ αριθ. |
| 0 ̊0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΤ αριθ. |
| 0.01 ∙0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | 04 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Δελτίο ΕΚΑΧ αριθ. |
| 0.02 ∙0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.85 | 02 | 05 | Δελτίο ΕΚ 6-1994, σημείο 2.1. | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
| 00,03 ∙0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.85 | 02 | 05 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | Δελτίο ΕΚ 10-1994, σημείο 1. |
| 0.03 ̇1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.85 | 02 | 05 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΤ αριθ. |
| 0.05 ̇1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.9 | 03 | 06 | Δελτίο ΕΚ, αριθ. | Δελτίο ΕΚ, Δελτίο ΕΚ, Δελτίο ΕΚ |
| 0.05 ¢2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.9 | 03 | 06 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
| 0.3 ̇6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.9 | 03 | 06 | Δελτίο ΕΚ, αριθ. | Δελτίο ΕΚ, αριθ. |
TL1102 διαφορά διακόπτη ρυθμιζόμενη
| Ρυθμιστικό εύρος προσαρμογής τιμών (MPa) |
Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Συχνότητα εναλλαγής/λεπτο | Υλικό αισθητήρα πίεσης | Εξωτερικό νήμα διεπαφής | Βάρος (kg) | Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Τεχνουργήματα από χάλυβα | Συνήθως | Τύπος ασφαλείας από έκρηξη | Συνήθως | Τύπος ασφαλείας από έκρηξη | ||||||
| -0,1 ̇0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.05 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ αριθ. |
| -0.1 ∙0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.05 | 01 | 04 | Δελτίο ΕΚΤ αριθ. | Δελτίο ΕΚΤ αριθ. |
| -0.1 ∙0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.05 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 1.3. |
| -0.1 ∙0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.05 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ αριθ. |
| 0 ̊0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.05 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ αριθ. |
| 0 ̊0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.05 | 01 | 04 | Δελτίο ΕΚΤ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
| 0.01 ∙0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.05 | 01 | 04 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
| 0.02 ∙0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.9 | 02 | 05 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 1.3. |
| 00,03 ∙0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.9 | 02 | 05 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
| 0.03 ̇1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.9 | 02 | 05 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
| 0.05 ̇1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.95 | 03 | 06 | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 1.3. |
| 0.05 ¢2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.95 | 03 | 06 | Δελτίο ΕΚΤ αριθ. | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
| 0.3 ̇6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.95 | 03 | 06 | Δελτίο ΕΚ 6-1994, σημείο 1.3. | Δελτίο ΕΚ 6-1994, σημείο 2.1. |
TL1103 σφάλμα διακόπτη δεν ρυθμίζεται (μικρό σφάλμα διακόπτη, μη ανθεκτικός σε έκρηξη τύπος)
| Ρυθμιστικό εύρος προσαρμογής τιμών (MPa) |
Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Συχνότητα εναλλαγής/λεπτο | Υλικό αισθητήρα πίεσης | Εξωτερικό νήμα διεπαφής | Βάρος (kg) | Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | |
|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Τεχνουργήματα από χάλυβα | ||||||||
| -0,1 ̇0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚΑΧ αριθ. |
| -0.1 ∙0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚΑΧ αριθ. |
| -0.1 ∙0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚΑΧ αριθ. |
| -0.1 ∙0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚΑΧ αριθ. |
| 0 ̊0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 0 ̊0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 0.01 ∙0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚΑΧ αριθ. |
| 0.02 ∙0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 1.0 | 01 | Δελτίο ΕΚ 10-1994, σημείο 1.3. |
| 00,03 ∙0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.85 | 02 | Δελτίο ΕΚ 10-1994, σημείο 1. |
| 0.03 ̇1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.85 | 02 | Δελτίο ΕΚ 10-1994, σημείο 1.3. |
| 0.05 ̇1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.85 | 02 | Δελτίο ΕΚ 10-1994, σημείο 1. |
| 0.05 ¢2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.85 | 02 | Δελτίο ΕΚ 10-1994, σημείο 1.3. |
| 0.3 ̇6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | από ανοξείδωτο χάλυβα ((316L) | G1/2 | 0.9 | 03 | Δελτίο ΕΚ 10-1994, σημείο 1.3. |
