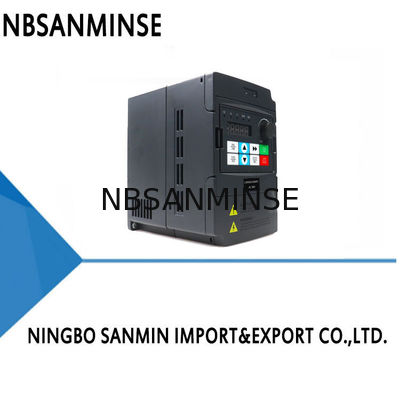

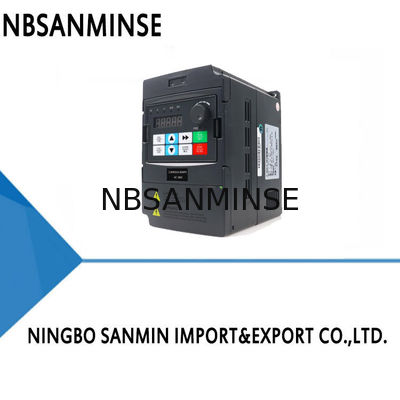

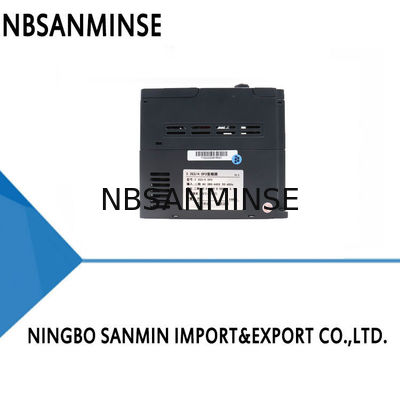

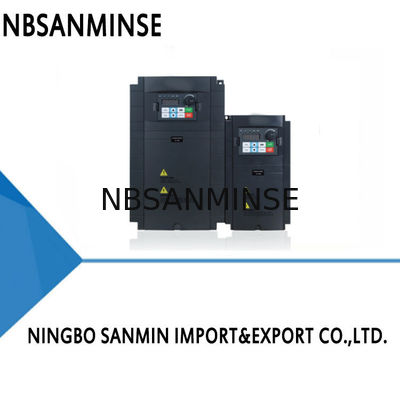

FL710 Series High Performance Vector Inverter

Επικοινωνήστε

Σειρά FL710 Μετατροπέας διανυσματικών υψηλών επιδόσεων

Ποσότητα παραγγελίας min :	1	Συσκευασία λεπτομέρειες :	Πακέτο εξαγωγών
Χρόνος παράδοσης :	5-30days	Όροι πληρωμής :	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς :	1000000

Τόπος καταγωγής:	Κίνα	Μάρκα:	MKFALE
Πιστοποίηση:	CE	Model Number:	FL710

Λεπτομερής ενημέρωση
Τεχνολογία:	220-240V/380V-440V	Προσαρμοστής δύναμης:	00,75 kW - 160 MW
ρεύμα εξόδου:	2.1Α-304Α	Πεδίο συχνότητας:	0 Hz - 3000 Hz
Δυναμική τάση:	0-240V/0-440V	Θερμοκρασία λειτουργίας:	-20-+50C
Επίπεδο προστασίας:	Διάκριση IP54
Επισημαίνω:	Μετατροπέας διανυσμάτων υψηλών επιδόσεων , Επικεφαλής μετατροπέας της σειράς FL710

Περιγραφή προϊόντων

ΠΡΟΣΟΧΗ AC220V 0,75KW-5,5KW

ΠΡΟΣΟΧΗ AC380V 0,75 kW-450 kW

Ο μετατροπέας σειράς FL710 είναι ένας μετατροπέας γενικής χρήσης υψηλής απόδοσης, που χρησιμοποιείται κυρίως για τον έλεγχο και τη ρύθμιση της ταχύτητας ενός τριφασικού ασύγχρονου κινητήρα.Η σειρά αυτή υιοθετεί τεχνολογία ελέγχου διανυσμάτων υψηλής απόδοσης, χαμηλής ταχύτητας και υψηλής ροπής, με καλά δυναμικά χαρακτηριστικά, ικανότητα υπερφόρτωσης, αυξημένη προγραμματιζόμενη λειτουργία χρήστη και λογισμικό παρακολούθησης υποβάθρου, λειτουργία λεωφορείου επικοινωνίας,υποστηρίζει μια ποικιλία από PG CARDS, ο συνδυασμός των λειτουργιών πλούσια και ισχυρή, σταθερή απόδοση.

Χαρακτηριστικά του προϊόντος

●Υψηλότερες επιδόσεις χαμηλής συχνότητας

Αλγόριθμος ελέγχου του τρέχοντος διανυσματικού, που επιτυγχάνει υψηλή ροπή εκκίνησης και σταθερή ροπή εξόδου χαμηλών ταχυτήτων

●Εισαγωγή ευρείας τάσης

Ευρεία είσοδος τάσης, καλή ανταπόκριση στη χρήση αστάθειας τάσης

●Παράταση εφαρμογής

Ενσωματώνει πλούσιες λειτουργίες λογισμικού βιομηχανικής εφαρμογής για να διευκολύνει την υλοποίηση διαφόρων απαιτήσεων ελέγχου επί τόπου

●Εγκατασκευασμένη μονάδα πέδησης

Σχεδιασμός συμπαγούς μηχανισμού, ενσωματωμένη μονάδα πέδησης (κλασική διαμόρφωση κάτω των 18,5 kW)

● Επικοινωνία RS485

Όλες οι σειρές προϊόντων είναι ρυθμισμένες με το πρότυπο RS485 διασύνδεση σειριακής επικοινωνίας και υιοθετούν το πρότυπο πρωτόκολλο επικοινωνίας Modbus

●Πλήρης προστασία

Ολοκληρωμένη λειτουργία προστασίας, εύκολο να αντιμετωπιστούν όλα τα είδη μεταλλάξεων φορτίου και μη φυσιολογικό περιβάλλον χρήσης

●Υψηλή ασφάλεια

Ολόκληρη η σειρά προϊόντων υιοθετούν υψηλό JCame υλικά καθυστέρηση και υψηλής αξιοπιστίας σύνδεση κύκλου κύριας για να εξασφαλιστεί η ασφάλεια της χρήσης του προϊόντος

Πληροφορίες για το προϊόν

Προϊόν Σχήμα	Δύναμη Προσαρμοστής	Εισαγωγή Τετάρτη	ρεύμα εξόδου	Εγκατάσταση Απόσταση	Συνολικά Μέγεθος	Συσκευή Μέγεθος	Καθαρό βάρος	Ακαθάριστο βάρος
Προϊόν Σχήμα	Δύναμη Προσαρμοστής	Εισαγωγή Τετάρτη	ρεύμα εξόδου	Α*Χ	ΛΓΤ	ΛΓΤ	Καθαρό βάρος	Ακαθάριστο βάρος
FL710	4KW	220-240V 50-60HZ Μία φάση 220-240V 50 Hz-60 Hz 380V-440V 50-60HZ Τρεις φάσεις 380V-440V 50 Hz-60 Hz	17Α	128*228MM	240140180MM	302185235MM	2.75 κιλά	3.2 κιλά
FL710	5.5KW		25Α	128*228MM	240140180MM	302185235MM	2.85 κιλά	30,3 κιλά
FL710	0.75KW		2.1Α	88*140MM	151100138MM	215142183MM	10,05 κιλά	10,3 κιλά
FL710	1.5KW		3.8Α	88*140MM	151100138MM	215142183MM	10,05 κιλά	1.35 κιλά
FL710	2.2KW		5.1Α	88*140MM	151100138MM	215142183MM	10,05 κιλά	1.35 κιλά
FL710	4KW		8.5Α	128*228MM	240140180MM	302185235MM	2.75 κιλά	3.15 κιλά
FL710	5.5KW		13Α	128*228MM	240140180MM	302185235MM	2.85 κιλά	3.25 κιλά
FL710	7.5KW		16Α	128*228MM	240140180MM	302185235MM	20,9 κιλά	3.35 κιλά
FL710	11KW		24Α	128*228MM	240140180MM	302185235MM	30,3 κιλά	3.45 κιλά
FL710	15KW		32Α	187*305MM	323205205MM	395285300MM	50,6 κιλά	6.5 κιλά
FL710	18.5KW		36Α	187*305MM	323205205MM	395285300MM	5.75 κιλά	6.65 κιλά
FL710	22KW		44Α	187*305MM	323205205MM	395285300MM	5.85 κιλά	6.75 κιλά
FL710	30KW		58Α	235*443MM	465285225MM	560385335MM	16.1 κιλά	170,6 κιλά
FL710	37KW		70A	235*443MM	465285225MM	560385335MM	160,3 κιλά	170,8 κιλά.
FL710	45KW		90A	235*482MM	510320256MM	605425355MM	22.75 κιλά	240,6 κιλά
FL710	55KW		110Α	235*482MM	510320256MM	605425355MM	230,05 κιλά	240,9 κιλά
FL710	75KW		152Α	240x626MM	650380275MM	765480321MM	37 κιλά	40.1 κιλά
FL710	90KW		172Α	240*626MM	650380275MM	765480321MM	37.75 κιλά	41.5 κιλά
FL710	110KW		205Α	240*626MM	650380275MM	765480321MM	38.5 κιλά	42.25 κιλά
FL710	132KW		253Α	320*730MM	750495325MM	850595395MM	59.5 κιλά	69.5 κιλά
FL710	160KW		304Α	320*730MM	750495325MM	850595395MM	61.5 κιλά	710,3 κιλά

Ηλεκτρονική σύνδεση εγκατάστασης

Σειρά FL710 Μετατροπέας διανυσματικών υψηλών επιδόσεων 0

Περιγραφή λειτουργίας τερματικού

Τερματικό Ονομασία	Τερματικό Χρήση	Τοποθεσία και περιγραφή
R	Ηλεκτρική τροφοδοσία μετατροπέα: Το μοντέλο 380V συνδέεται με R,S και T. Το μοντέλο 220V συνδέεται με R,S ή R,T	Ο διακόπτης αέρα πρέπει να χρησιμοποιείται ως διάταξη προστασίας από υπερχείλιση στο μπροστινό άκρο της τροφοδοσίας εισόδου ρεύματος του μετατροπέα.για την πρόληψη λανθασμένης λειτουργίας του διακόπτη διαρροής, επιλέξτε εξοπλισμό με ευαισθησία άνω των 200mA και χρόνο λειτουργίας άνω των 100 ms
S
Τ
U,V,W	Εξόδου μετατροπέα, συνδεδεμένη με τον κινητήρα	Για να μειωθεί το ρεύμα διαρροής, η γραμμή σύνδεσης του κινητήρα δεν πρέπει να υπερβαίνει τα 50 μέτρα"
ΠΕ	γείωση	Ο μετατροπέας πρέπει να είναι καλά γειωμένος.
Χ1	Η σύνδεση μεταξύ X1/X2/X3/X- 4/X5/X6/X7 και COM είναι αποτελεσματική και οι άλλες λειτουργίες καθορίζονται από τις παραμέτρους F4.00~F4.06 αντίστοιχα.και μπορεί επίσης να προγραμματιστεί ως πύλη εισόδου παλμού υψηλής ταχύτητας, όπως φαίνεται στο F4.06 Περιγραφή λειτουργίας	Εισαγωγή, σήμα επιπέδου 0-24v, αποτελεσματικό χαμηλό επίπεδο, 5mA
X2
X3
X4
X5
X6
X7
ΑΙ1	Αποδέχεται ανάλογη είσοδο ρεύματος ή τάσης	Περιοχή τάσης εισόδου: 0-10v Περιοχή ρεύματος εισόδου: 0-20ma
ΑΙ2	Μόνο λήψη τρέχουσας αναλογικής εισόδου	Πεδίο τάσης εισόδου: 0-10v
ΑΟ1	Αναλογικό σήμα εξόδου 1	Έκδοση, τάση συνεχούς ρεύματος 0-10v
ΑΟ2	Αναλογικό σήμα εξόδου 2	Έκδοση, τάση συνεχούς ρεύματος 0-10v
24V	24V είναι η κοινή παροχή ενέργειας του τερματικού εισόδου ψηφιακού σήματος"	Μέγιστο ρεύμα εξόδου 200mA
10V	10V είναι η κοινή παροχή ενέργειας για τα αναλογικά τερματικά εισόδου και εξόδου	Μέγιστο ρεύμα εξόδου 20mA
COM	Κοινό τερματικό σήματος	Εσωτερική απομόνωση με GND
Εθνική Τράπεζα	Κοινό τερματικό σήματος	Εσωτερική απομόνωση με COM
ΑΒΙ	Εισόδου σήματος 0-10V	Εισόδου σήματος 0-10V
ΑΕ	Προγραμματιζόμενο που ορίζεται ως τερματικό εξόδου πολυλειτουργικού ρελέ, έως 99 είδη, βλέπε εισαγωγή λειτουργίας τερματικού F5.02.	ΤΑ-TB: κανονικά κλειστό, ΤΑ-TC: κανονικά ανοιχτό Δυνατότητα επαφής: AC 250V/3A DC 24V/2A
Τροχαία
TC

Εφαρμογή στη βιομηχανία

Η μηχανή σειράς FL710 με την εξαιρετική απόδοσή της και ισχυρή λειτουργία χρησιμοποιείται ευρέως στον σχεδιασμό των απαιτήσεων ρύθμισης ταχύτητας εξοπλισμού και αυτοματισμού, όπως κλωστοϋφαντουργία, χαρτοποιία, σχεδίαση,Μηχανήματα εργαλείων, συσκευασία, τρόφιμα, ανεμιστήρας, αντλία νερού και άλλες βιομηχανίες. Σειρά FL710 Μετατροπέας διανυσματικών υψηλών επιδόσεων 1
