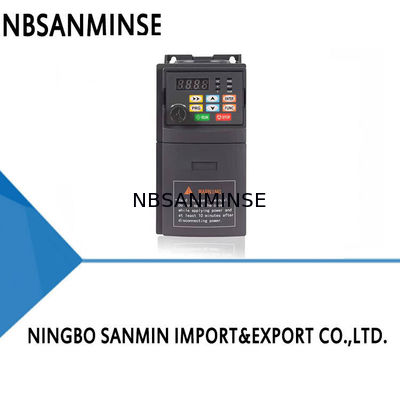

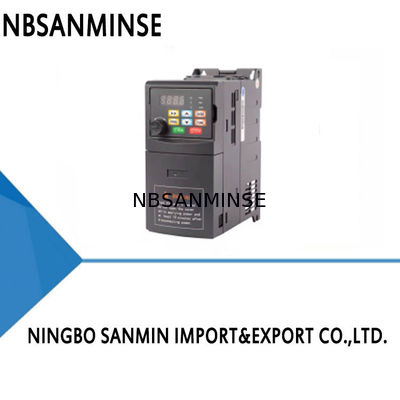

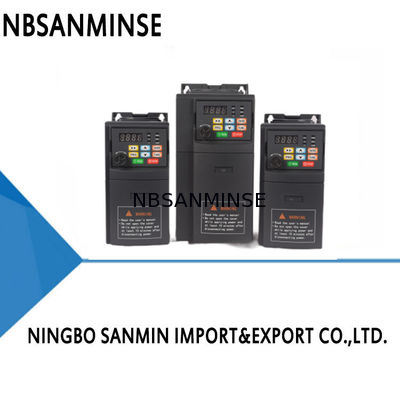

Σειρά FL350 Παγκόσμιος συμπαγής μετατροπέας εισόδου Ac220v Ac380v 0,4kw-7,5kw
Υπεύθυνος : Ina Chen
Τηλεφωνικό νούμερο : 0086-15168536055
WhatsApp : +8615168536055
| Ποσότητα παραγγελίας min : | 1 | Συσκευασία λεπτομέρειες : | Πακέτο εξαγωγών |
|---|---|---|---|
| Χρόνος παράδοσης : | 5-30days | Όροι πληρωμής : | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς : | 1000000 |
| Place of Origin: | China | Μάρκα: | MKFALE |
|---|---|---|---|
| Πιστοποίηση: | CE | Αριθμό μοντέλου: | FL360 |
|
Λεπτομερής ενημέρωση |
|||
| Πεδίο ισχύος: | 0.75-5.5 KW | Τεχνολογία: | 220-240V/380V-440V |
|---|---|---|---|
| Πεδίο συχνότητας: | 50Hz/60Hz | ρεύμα εξόδου: | 4-12.6Α |
| Επίπεδο προστασίας: | Διάκριση IP54 | Δυναμική τάση: | 0-240V/0-440V |
| Θερμοκρασία λειτουργίας: | -20-+50C | ||
| Επισημαίνω: | Μετατροπείς συχνοτήτων σειράς Fl360,Μετατροπείς συχνοτήτων,Μετατροπείς συχνοτήτων |
||
Περιγραφή προϊόντων
|
Ονομαστικά δεδομένα του μετατροπέα συχνότητας |
|||
| Σχήμα | Δύναμη |
Ηλεκτρική τροφοδοσία |
ρεύμα εξόδου (A) |
| 0.75G1-220V | 0.75KW |
220-240V 50Hz/60Hz |
4 |
| 1.5G1-220V | 1.5KW | 7 | |
| 2.2G1-220V | 2.2KW | 9.5 | |
| 0.75G3-380V | 0.75KW |
380V-440V 50Hz/60Hz |
2.5 |
| 1.5G3-380V | 1.5KW | 4.1 | |
| 2.2G3-380V | 2.2KW | 5.8 | |
| 4.0G3-380V | 4.0KW | 9.4 | |
| 5.5G3-380V | 5.5KW | 12.6 | |
Ηλεκτρονική σύνδεση εγκατάστασης
Περιγραφή λειτουργίας τερματικού
|
Τερματικό Ονομασία |
Χρήση τερματικού |
Τοποθεσία και περιγραφή |
| R |
Ηλεκτρική τροφοδοσία μετατροπέα: Το μοντέλο 380V συνδέεται με R,S και T Το μοντέλο 220V συνδέεται με R,S ή R,T |
Ο διακόπτης αέρα πρέπει να χρησιμοποιείται ως διάταξη προστασίας από υπερστροφή στο μπροστινό άκρο της εισόδου του μετατροπέα. παροχή ρεύματος. Εάν προστεθεί διακόπτης προστασίας από διαρροές, προκειμένου να αποφευχθεί η λανθασμένη λειτουργία του διακόπτη διαρροής,Επιλέξτε εξοπλισμό με ευαισθησία άνω των 200mA και χρόνο λειτουργίας άνω των 100 ms. |
| S | ||
| Τ | ||
| U,V,W |
Εξόδου μετατροπέα, συνδεδεμένη με τον κινητήρα |
Για να μειωθεί το ρεύμα διαρροής, η γραμμή σύνδεσης του κινητήρα δεν πρέπει να υπερβαίνει τα 50 μέτρα |
| ΠΕ |
Εγκατάσταση |
Ο μετατροπέας πρέπει να είναι καλά γειωμένος. |
| COM |
Κοινό τερματικό σήματος |
Μηδενικό δυναμικό ψηφιακών και αναλογικών σημάτων |
| Χ1 |
Ψηφιακή είσοδος X1 |
Μέσα από τη ρύθμιση της παράμετρος F0.19, η εργοστασιακή προεπιλογή είναι μπροστά |
| X2 |
Ψηφιακή είσοδος X2 |
Μέσα από τη ρύθμιση της παράμετρος F0.20, η εργοστασιακή προεπιλογή αντιστρέφεται. |
| X3 |
Ψηφιακή είσοδος X3 |
Μέσα από τη ρύθμιση της παράμετρος F0.21, η προεπιλεγμένη λειτουργία είναι πολλαπλής ταχύτητας πρώτα. |
| X4 |
Ψηφιακή είσοδος X4 |
Μέσα από τη ρύθμιση της παράμετρος F0.22, η προεπιλεγμένη λειτουργία είναι πολλαπλής ταχύτητας δευτερόλεπτα |
| Εθνική Τράπεζα |
Κοινό τερματικό σήματος |
Μηδενικό δυναμικό αναλογικού σήματος εισόδου |
| +24V |
Ενεργειακή τροφοδοσία εξόδου ανοικτού συλλέκτη |
+24V, μέγιστο 10mA |
| +5V |
Δίπλωμα τροφοδοσίας δυνατομέτρου ρύθμισης συχνότητας |
+5V, μέγιστο 10mA |
| Y1 |
Ελεύθερη έξοδος συλλέκτη 1 |
4-20mA παρεμπόδιση εισόδου: 100 Ω |
| ΑΙ1 |
Αναλογικό σήμα εισόδου |
Ρυθμισμένο με παράμετρο F0.01 |
|
ΤΑ, ΤΚ |
Έκδοση ρελέ |
Ρυθμισμένο με παράμετρο F0.26 |
| Δυνατότητα επαφής: AC 250V / 3A | ||
| Συνεχή 24V/2A |
Μέγεθος προϊόντος
|
Μέγεθος προϊόντος μετατροπέα |
||||||
| Σχήμα | H | W | D | Α | Β | Γ |
| 0.75G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 0.75G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 4.0G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
| 5.5G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
