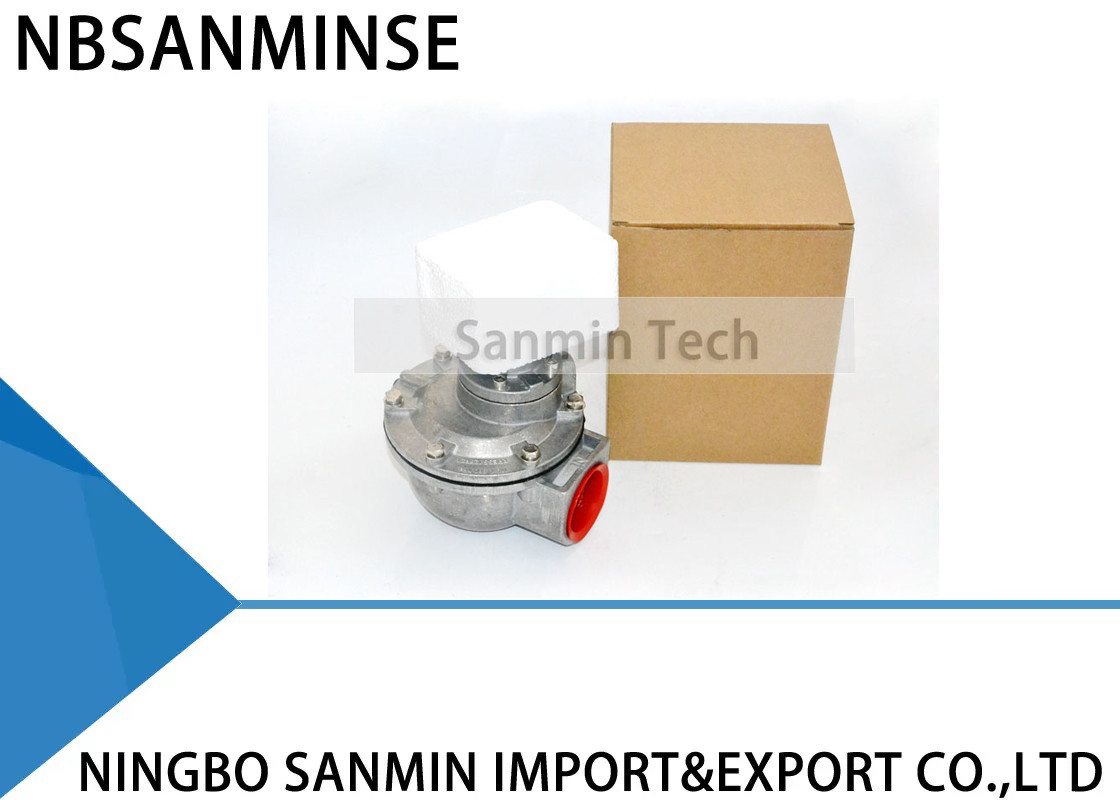

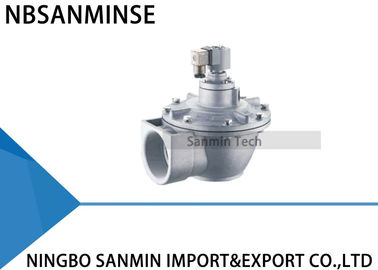

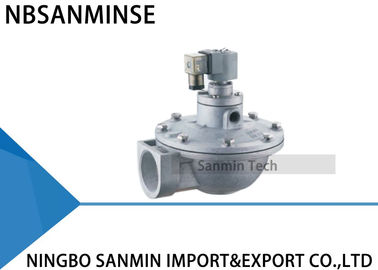

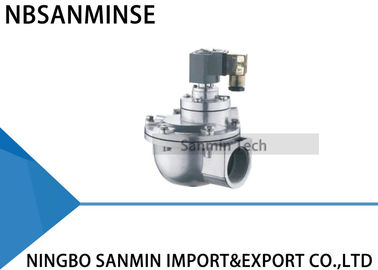

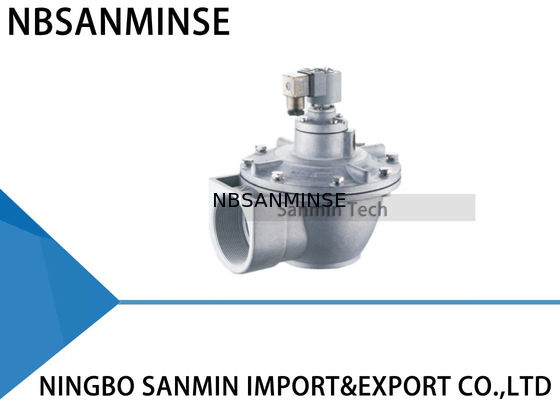

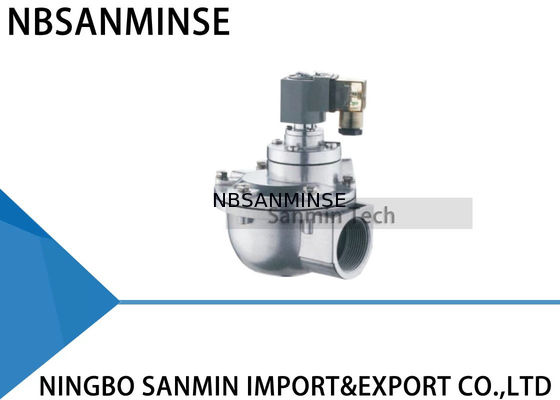

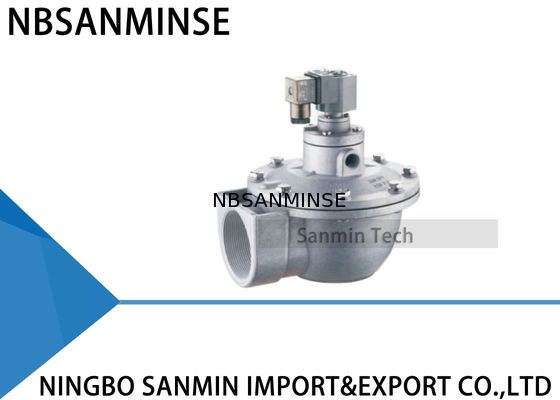

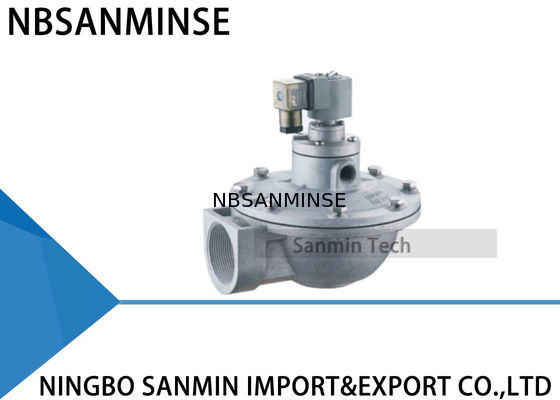

Η βαλβίδα παλμού αποτελείται από την κεφαλή πιλότου, το διάφραγμα και το σώμα αλουμινίου της βαλβίδας. Η περιοχή της πίσω κοιλότητας του διαφράγματος είναι μεγαλύτερη από την μπροστινή. Το διάφραγμα διατηρείται σε κλειστή θέση λόγω της επίδρασης μεγάλης πίεσης.
Ο ηλεκτρικός ελεγκτής παλμών στέλνει σήματα εισόδου ώστε ο ηλεκτρομαγνητικός οπλισμός να έλκει τη κινούμενη ράβδο. Ξεφραγίζει την οπή εξισορρόπησης για να απελευθερώσει γρήγορα το αέριο πίεσης στην πίσω κοιλότητα του διαφράγματος. Το αέριο πίεσης στην μπροστινή κοιλότητα ανυψώνει το διάφραγμα για να ανοίξει η δίοδος και η βαλβίδα αρχίζει τον καθαρισμό.
Το σήμα παλμού εξαφανίζεται και το ελατήριο του οπλισμού λειτουργεί αμέσως για να επαναφέρει τη κινούμενη ράβδο ώστε να κλείσει η οπή εξισορρόπησης. Το αέριο πίεσης στην πίσω κοιλότητα του διαφράγματος και το ελατήριο συνεργάζονται για να κλείσουν τη δίοδο και η βαλβίδα σταματά τον καθαρισμό.
Η οπή απόσβεσης στο διάφραγμα λειτουργεί για να αποσβένει τη ροή αέρα όταν η κινούμενη ράβδος του οπλισμού ανυψώνεται για εξισορρόπηση και για να μεταφέρει τον αέρα στην πίσω κοιλότητα μόλις κλείσει η οπή εξισορρόπησης για να κλείσει η δίοδος και να σταματήσει ο καθαρισμός.
Τεχνική Παράμετρος
|
Ορθή γωνία |
Ενσωματωμένο |
Σε σειρά |
Βύσμα |
| Πίεση σχεδιασμού |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Πίεση λειτουργίας |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Θερμοκρασία περιβάλλοντος |
-25~60℃ Προσαρμοσμένο για χαμηλότερη ή υψηλότερη θερμοκρασία |
| Σχετική υγρασία |
≤85% |
| Μέσο λειτουργίας |
Καθαρός αέρας |
| Τάση |
AC220V/DC24V/AC110V/AC24V Προσαρμοσμένο |
| Κλάση προστασίας |
IP65 |
| Διάρκεια ζωής διαφράγματος |
Πάνω από ένα εκατομμύριο κύκλοι |
| Cv/Kv |
Καλέστε μας για λεπτομέρειες |
Υλικά κατασκευής
| Σώμα |
Χυτό ADC12 |
| Οπλισμός |
Ανοξείδωτος χάλυβας 430FR |
| Διάφραγμα |
Νιτρίλιο ή βιτόν |
| Ελατήριο |
Ανοξείδωτος χάλυβας 321 |
| Συνδετήρες |
Ανοξείδωτος χάλυβας 302 |
Συνήθεις βλάβες και αντιμετώπιση προβλημάτων
|
Περίοδος χρήσης
|
Φαινόμενα βλάβης
|
Πιθανή αιτία
|
Αντιμετώπιση προβλημάτων
|
|
Κατά την εγκατάσταση και την έναρξη λειτουργίας
|
Οι βαλβίδες δεν μπορούν να ανοίξουν όλες, αλλά το οδηγούν τμήμα λειτουργεί.
|
Ελέγξτε την πίεση του θόλου αερίου για να δείτε αν είναι πολύ χαμηλή.
|
Ελέγξτε για διαρροή
|
|
Ορισμένες βαλβίδες δεν λειτουργούν, αλλά οι άλλες είναι κανονικές.
|
Ελέγξτε τη σύνδεση και το πηνίο της βαλβίδας
|
Αντικαταστήστε τα αξεσουάρ
|
|
Οι βαλβίδες δεν μπορούν να κλείσουν όλες. Υπάρχει διαρροή. Δεν υπάρχει τρόπος να δημιουργηθεί θόλος αερίου.
|
Βαλβίδα Υ. Ορισμένες βαλβίδες για τον ίδιο θόλο αερίου έχουν διαρροή, προκαλώντας διαρροή σε όλες τις βαλβίδες.
|
Ελέγξτε για διαρροή
|
|
Βαλβίδα Ζ. Η είσοδος της βαλβίδας και το ακροφύσιο φυσήματος είναι τοποθετημένα ανάποδα.
|
Επανεγκαταστήστε
|
|
Ορισμένες βαλβίδες δεν μπορούν να κλείσουν. Υπάρχει διαρροή.
|
Υπάρχει κάποια βρωμιά ή υπολείμματα στο διάφραγμα, εμποδίζει τον κινούμενο σιδηροπυρήνα.
|
Καθαρίστε το διάφραγμα και ελέγξτε ότι το διάφραγμα είναι άθικτο. Ελέγξτε τον κινούμενο σιδηροπυρήνα και την αεροφραγή.
|
|
Το κλείσιμο μιας βαλβίδας είναι αργό.
|
Η οπή του διαφράγματος είναι φραγμένη.
|
Αποφράξτε την οπή του διαφράγματος
|
|
Κατά τη διάρκεια της χρήσης
|
Ορισμένες βαλβίδες έχουν διαρροή. Το διάφραγμα δεν μπορεί να κλείσει σφιχτά και η βαλβίδα είναι πάντα ανοιχτή λίγο.
Υπάρχει κάποια βρωμιά ή υπολείμματα στο διάφραγμα, το οδηγούν τμήμα έχει υποστεί ζημιά. Ο κινούμενος σιδηροπυρήνας είναι φραγμένος.
|
Καθαρίστε το διάφραγμα και ελέγξτε ότι το κομμάτι του διαφράγματος είναι άθικτο. Ελέγξτε τον κινούμενο σιδηροπυρήνα και την αεροφραγή. Αντικαταστήστε τα αξεσουάρ εάν είναι απαραίτητο.
|
Το πηνίο είναι ζεστό και καμένο.
|
|
Έχει ενεργοποιηθεί για πολύ καιρό.
|
Ελέγξτε την κατάσταση λειτουργίας του συστήματος ελέγχου.
|
Υπάρχει τάση αλλά η βαλβίδα δεν λειτουργεί.
|
|
Το διάφραγμα έχει υποστεί ζημιά και η οπή είναι φραγμένη.
|
Αντικαταστήστε τα αξεσουάρ εγκαίρως.
|
Η θερμοκρασία περιβάλλοντος είναι κάτω από -20℃. Η βαλβίδα έχει διαρροή και δεν μπορεί να ανοίξει.
|
|
Η θερμοκρασία περιβάλλοντος είναι πολύ χαμηλή και υπάρχει πάγος στη βαλβίδα.
|
Δώστε προσοχή στη μόνωση και στη διατήρηση κατάλληλων θερμοκρασιών.
|
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
|
Α: Ναι,
αλλά εξαρτάται από τα προϊόντα, Παρακαλώ επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055 Ε: Ποιο είναι το εύρος των δραστηριοτήτων σας;
Α: Το εύρος των δραστηριοτήτων μας είναι
υπηρεσία εξαγωγέα αυτοματισμών με πλήρες κοντέινερ, και πώλησηκυλίνδρου αέρα, επεξεργασίας πηγής αέρα, ηλεκτρομαγνητικής βαλβίδας,βαλβίδας αέρα,ηλεκτρομηχανικής βαλβίδας, βαλβίδας ορείχαλκου, υδραυλικής βαλβίδας, υδραυλικού κυλίνδρου,αέρα και λαδιού σύνδεσμος, μανόμετρο κ.λπ.Ε:
Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο χάλυβα,
ορείχαλκο, αλουμίνιοεπεξεργασία υλικών. όπως υψηλήπίεσηΒαλβίδα / ηλεκτρομαγνητική βαλβίδα / ηλεκτρική βαλβίδα /βαλβίδα νερού/ πνευματική βαλβίδα/κύλινδρος αέρα/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;Α: Ναι, φυσικά, μπορούμε να το κατασκευάσουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά χρειάζεται να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε: Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων προϊόντων;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Υπάρχει εγγύηση διαθέσιμη;
Σημείο εστίασης Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροής. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η σφράγιση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία για την ενίσχυση του αποτελέσματος σφράγισης
Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγιζόμενες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και σφράγιση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική Ε: Πώς να μετατρέψετε μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι προκαλεί συνήθως το κάψιμο των πηνίων ηλεκτρομαγνητικής βαλβίδας;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλον
ζεστό, έντονη δόνηση κ.λπ.Ε: Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά;
Σημείο εστίασης Αντιμετώπιση περιβάλλοντος υψηλής θερμοκρασίας
| Αντιμετώπιση περιβάλλοντος εξαιρετικά ψυχρού |
Σφραγίδες |
Φθοροελαστομερές, PTFE |
| Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ σιλικόνης, πολυουρεθάνη |
Λίπανση |
Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
| Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ρευστότητας, χαμηλό ιξώδες) |
Επεξεργασία παροχής αέρα |
Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
| Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + προσρόφηση), θέρμανση |
Μεταλλικά εξαρτήματα |
Περιθώριο διαστολής |
| Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα ελέγχου |
Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
| Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
| Αποφυγή έκθεσης σε άνεμο και χιόνι, επικάλυψη με μονωτικά υλικά |
|
|
