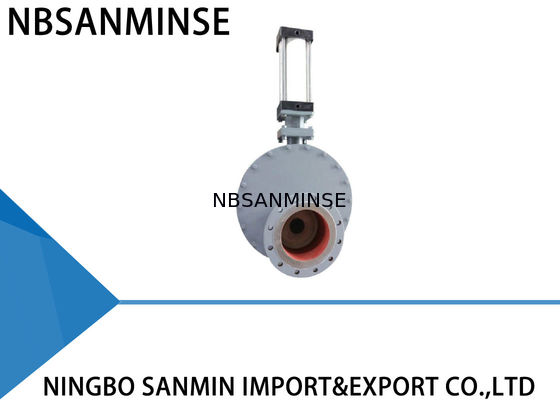

Πνευματικό κυκλικό διπλό σώμα SMWZ644 - DNA χυτοσιδήρου Wearproof βαλβίδων δίσκων - Ρ

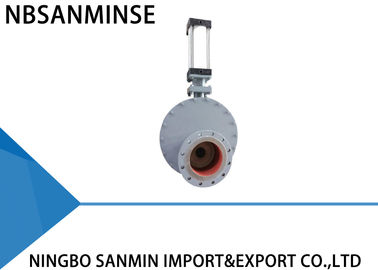

Πνευματική Κυκλική Βαλβίδα Διπλού Δίσκου Ανθεκτική στη Φθορά Σώμα από Χυτοσίδηρο SMWZ644 -DNA - R

Κύρια Απόδοση

Η βαλβίδα διπλού δίσκου μοντέλου WZ644-10Q χρησιμοποιεί διπλό δίσκο στεγανοποίησης και οι επιφάνειες στεγανοποίησης είναι κατασκευασμένες από κράμα ανθεκτικό στη φθορά ή κεραμικό. Η στεγανοποίηση είναι 100% αεροστεγής και η βαλβίδα επιτυγχάνει μεγάλη διάρκεια ζωής, ιδιαίτερα σε εφαρμογές. Κατά συνέπεια, η συνολική αξιοπιστία του συστήματος αυξάνεται δραματικά.

Λειτουργική Απόδοση

Όταν εισάγεται αέρας στην άνω θύρα του κυλίνδρου, η ράβδος του εμβόλου ωθεί τον διπλό δίσκο προς τα κάτω και η βαλβίδα κλείνει. Όταν εισάγεται αέρας στην κάτω θύρα του κυλίνδρου, η ράβδος του εμβόλου ωθεί τον διπλό δίσκο προς τα πάνω και η βαλβίδα ανοίγει. Το ελατήριο συμπίεσης που τοποθετείται μεταξύ των δίσκων και του δακτυλίου στεγανοποίησης, πιέζει τους δίσκους προς τον δακτύλιο στεγανοποίησης, και επιτρέπει επίσης την κάθετη κίνηση των δίσκων, η οποία βοηθά στην αντιστάθμιση της θερμικής διαστολής και συστολής των εξαρτημάτων και διασφαλίζει αεροστεγή στεγανοποίηση υπό όλες τις συνθήκες. Κατά τη λειτουργία της βαλβίδας, ο διπλός δίσκος περιστρέφεται για να λειάνει και να γυαλίσει τις επιφάνειες στεγανοποίησης. Όταν το προϊόν ρέει μέσω της βαλβίδας, οποιοδήποτε υλικό εισέρχεται στην εσωτερική κοιλότητα απομακρύνεται με δράση ροής δίνης. Ως εκ τούτου, η βαλβίδα είναι αυτοκαθαριζόμενη. Μπορεί να παρέχεται επιπλέον καθαρισμός με αέρα για να διασφαλιστεί η απόδοση καθαρισμού επί τόπου. Όλα αυτά τα χαρακτηριστικά εγγυώνται μεγάλη διάρκεια ζωής για τη βαλβίδα και αυξάνουν την αξιοπιστία του συστήματός σας.

Εφαρμογές

Οποιαδήποτε σκόνη, πούδρα και κοκκώδη προϊόντα σε μονάδες παραγωγής ενέργειας με καύση άνθρακα, χυτήρια, χαλυβουργεία, φαρμακευτικές και χημικές βιομηχανίες.

Τεχνικές Παράμετροι

Μέγιστη Πίεση Λειτουργίας: 1.0MPa

Μέγιστη Πίεση Δοκιμής: 1.5MPa

Θερμοκρασία Λειτουργίας: < = 200℃

Πίεση Δοκιμής Διαρροής: 1.1MPa

Εγκατάσταση και Εφαρμογή

1. Πριν από την εγκατάσταση, βεβαιωθείτε ότι ο πνευματικός ενεργοποιητής είναι απαλλαγμένος από τυχόν ελαττώματα όπως σπάσιμο και κοίλωμα.

2. Βεβαιωθείτε ότι η φλάντζα σύνδεσης, το δομικό μήκος, η μέγιστη πίεση λειτουργίας και η ονομαστική διάμετρος είναι σύμφωνες με τις απαιτήσεις.

3. Κατά την εγκατάσταση, δεν επιτρέπεται η επαναρύθμιση των κοχλιών και των παξιμαδιών που έχουν ήδη σφιχτεί. Ευθυγραμμίστε το κέντρο των δύο σωληνώσεων και τη διάμετρο της βαλβίδας να είναι ομοαξονικά. Διατηρήστε την επιφάνεια της φλάντζας επίπεδη. Εφαρμόστε ομοιόμορφη δύναμη για να σφίξετε τον κοχλία.

4. Μετά την εγκατάσταση, εισάγετε αέρα από τις άνω και κάτω θύρες του κυλίνδρου για να δείτε αν η βαλβίδα μπορεί να ανοίξει ή να κλείσει κανονικά.

5. Ελέγξτε τον διακόπτη ελέγχου (αν υπάρχει) για να δείτε αν είναι αξιόπιστα στερεωμένος, αν η παράμετρός του είναι σύμφωνη με την πηγή τροφοδοσίας πρόσβασης και αν μπορεί να λειτουργήσει σωστά σε συνθήκες πλήρους ανοίγματος και πλήρους κλεισίματος.

Μέθοδος Αντιμετώπισης Προβλημάτων

Διάσταση εγκατάστασης, διάγραμμα κάτοψης

Κύρια Εξαρτήματα και Υλικά

Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;

Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλούμε επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055

Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;

Α: Το επιχειρηματικό μας πεδίο είναιυπηρεσία εξαγωγέα αυτοματισμών με πλήρες κοντέινερ, και πώλησηκυλίνδρου αέρα, επεξεργασίας πηγής αέρα, ηλεκτροβαλβίδας,βαλβίδας αέρα,ηλεκτροκινητήρια βαλβίδα,  βαλβίδα ορείχαλκου, υδραυλική βαλβίδα, υδραυλικός κύλινδρος, αέρας και λάδι σύνδεσμος, μανόμετρο κ.λπ.

Ε:Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη ανοξείδωτου χάλυβα

, ορείχαλκου, αλουμινίουεπεξεργασία υλικών. όπως υψηλήπίεσηΒαλβίδα / ηλεκτροβαλβίδα / ηλεκτρική βαλβίδα /βαλβίδα νερού/ πνευματική βαλβίδα/κύλινδρος αέρα/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;Α: Ναι, φυσικά, μπορούμε να το κατασκευάσουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά χρειάζεται να μας δώσετε την εξουσιοδότηση αν είναι δυνατόν.

Ε: Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;

Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.

Ε:

Υπάρχει εγγύηση διαθέσιμη;

Σημείο Εστίασης Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ των σπειρωμάτων PT, NPT και G;

Α:

Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροής. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανοποιητικού αποτελέσματος.

Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγιζόμενες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική. Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²;

Α: 1MPa=10bar≈145psi≈10kg

Ε: Τι συνήθως προκαλεί την καύση των πηνίων ηλεκτροβαλβίδων;

Α: Λανθασμένη τάση και Hz, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,

περιβάλλον

ζεστό, έντονη δόνηση κ.λπ.Ε: Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά;

Σημείο Εστίασης Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας
