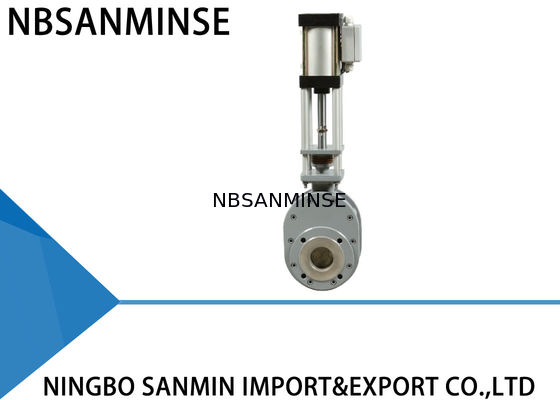

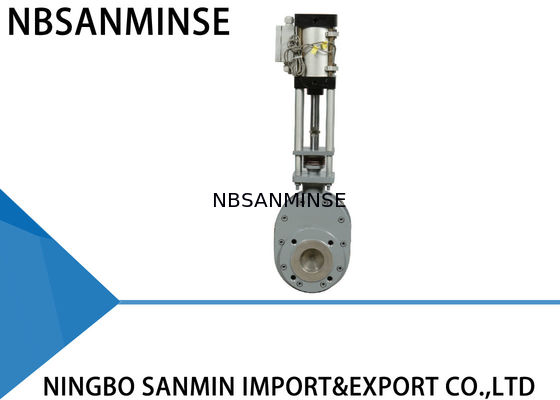

Πνευματική ένδυση-απόδειξης διπλή δίσκων βαλβίδων βαλβίδα ισορροπίας βαλβίδων δίσκων κολπίσκων/εξόδου διπλή

Περιγραφή προϊόντων

SMWZ644 (1) -10 (2) - DNB - (3) ένδυση Penumatic - απόδειξης διπλή δίσκων βαλβίδα πυλών βαλβίδων (βαλβίδα του /Outlet βαλβίδων κολπίσκων/βαλβίδα ισορροπίας) διπλή







---

Κύρια απόδοση



Η πρότυπη βαλβίδα διπλός-δίσκων WZ644-10Q χρησιμοποιεί ένα διπλάσιο - ο δίσκος που σφραγίζει και επιφάνειες σφράγισης γίνεται από το wear-resistant κράμα ή κεραμικός. Η σφραγίδα είναι 100% αεροστεγές και η βαλβίδα επιτυγχάνει μια μακριά ζωή υπηρεσιών, ιδιαίτερα στις εφαρμογές. Συνεπώς, η γενική αξιοπιστία συστημάτων αυξάνεται εντυπωσιακά.



Λειτουργούσα απόδοση



Όταν ο αέρας εισάγεται στον ανώτερο λιμένα κυλίνδρων, η ράβδος εμβόλων ωθεί το διπλός-δίσκο κάτω και η βαλβίδα είναι κλειστή. Όταν ο αέρας εισάγεται στο χαμηλότερο λιμένα κυλίνδρων, η ράβδος εμβόλων ωθεί το διπλός-δίσκο επάνω και τη βαλβίδα ανοίγουν. Η άνοιξη συμπίεσης που τοποθετείται μεταξύ των δίσκων και του δαχτυλιδιού με σφραγιδόλιθο, αναγκάζει τους δίσκους οι δίσκοι ενάντια στο δαχτυλίδι με σφραγιδόλιθο, και επιτρέπει επίσης τους δίσκους την κάθετη μετακίνηση, η οποία βοηθά να αντισταθμίσει τη θερμική επέκταση και τη συστολή των μερών και να εξασφαλίσει μια αεροστεγή σφραγίδα υπό όλους τους όρους. Κατά ώθηση της βαλβίδας, την διπλός-δίσκος περιστρέφεται για να περιτυλίξει και να γυαλίσει τις επιφάνειες σφράγισης. Όταν οι ροές προϊόντων μέσω της βαλβίδας, οποιοδήποτε υλικό που εισάγει την εσωτερική αίθουσα αφαιρούνται από τη δράση ροής δίνης. Ως εκ τούτου, η βαλβίδα είναι αυτοκαθαριζόμενη. Ο πρόσθετος εξαγνισμός αέρα μπορεί να παρασχεθεί για να εξασφαλίσει απόδοση καθαρός--θέσεων. Όλα αυτά τα χαρακτηριστικά εγγυώνται μια μακροχρόνια υπηρεσία lofe για τη βαλβίδα και αυξάνουν την αξιοπιστία του συστήματός σας.



Εφαρμογές



Οποιαδήποτε σκόνη, σκόνη, και κοκκώδη προϊόντα στις με κάρβουνο εγκαταστάσεις παραγωγής ενέργειας, τους χύτες, το σίδηρο και τα χαλυβουργεία, τις φαρμακευτικές και χημικές βιομηχανίες.



Τεχνικές παράμετροι



Μέγιστο-λειτουργούσα πίεση: 1.0MPa



Μέγιστη πίεση δοκιμής: 1.5MPa



Λειτουργούσα θερμοκρασία: <200℃



Πίεση δοκιμής διαρροής: 1.1MPa





Εγκατάσταση και εφαρμογή



1. Πριν από την εγκατάσταση, σιγουρευτείτε ότι ο πνευματικός ενεργοποιητής είναι χωρίς οποιεσδήποτε ατέλειες όπως τη θραύση και κοίλος.



2. Σιγουρευτείτε την κοινή φλάντζα, δομικό μήκος, η μέγιστη λειτουργούσα πίεση και η ονομαστική διάμετρος συμφωνούνται με τις απαιτήσεις.



3. Κατά τη διάρκεια της εγκατάστασης, που δεν επιτρέπεται για να αναδιαρρυθμίσει τα στηρίγματα και τα καρύδια που έχουν στερεωθεί αρχικά. Ευθυγραμμίστε το κέντρο δύο σωληνώσεων και διαμέτρου βαλβίδων για να είστε ομοαξονικός. Κρατήστε την επιφάνεια φλαντζών επίπεδη. Ομοιόμορφα εφαρμόστε τη δύναμη για να σφίγξετε το μπουλόνι.



4. Μετά από την εγκατάσταση, εισάγετε τον αέρα από τους ανώτερους και χαμηλότερους λιμένες κυλίνδρων που βλέπουν εάν τη βαλβίδα μπορεί να ανοίξουν κανονικά ή να κλείσουν.



5. Μάγουλο ο διακόπτης ελέγχου (εάν υπάρχων) για να δει εάν στερεώνεται σοβαρά, εάν η παράμετρός της συμφωνείται με τη πηγή ισχύος πρόσβασης, και εάν μπορεί σωστά να λειτουργήσει υπό το πλήρες άνοιγμα και τους πλήρεις όρους κλεισίματος.







Μέθοδος ανίχνευσης μηχανικών βλαβών



Προβλήματα	Αιτία	Μέθοδος ανίχνευσης μηχανικών βλαβών
Διαρροή στην επιφάνεια σφράγισης	Ρύπος μεταξύ του δίσκου και της επιφάνειας σφράγισης	Αφαιρέστε το ρύπο
	Ζημία στα ζευγάρια δαχτυλιδιών με σφραγιδόλιθο	Η επισκευή ή αντικαθιστά
Διαρροή στην ένωση φλαντζών	Το μπουλόνι βιδώνεται άνισα	Ομοιόμορφα βιδώστε το μπουλόνι
	Ζημία στην επιφάνεια φλαντζών	Επισκευάστε την επιφάνεια φλαντζών
	Ζημία στο πλήκτρο διαστήματος	Αντικαταστήστε το πλήκτρο διαστήματος
Η βαλβίδα αποτυγχάνει να ανοιχτεί σωστά ή να κλειθεί	Κατάθεση σκόνης	Αφαιρέστε τη σκόνη τακτικά
	Ανεπαρκής πίεση αέρα, αυστηρή διαρροή	Σωλήνωση παροχής αέρα επισκευής
	Τα πνευματικά συστατικά έχουν γεραστεί και έχασαν το efficlency	Αντικαταστήστε τα χαλασμένα συστατικά
Διαρροή του γεμίσματος του κιβωτίου	Το γέμισμα έχει γεραστεί και έχει φορεθεί σοβαρά	Αντικαταστήστε το γέμισμα







Κύρια μέρη και υλικά



Στοιχείο	Όνομα	Υλικό	Στοιχείο	Όνομα	Υλικό
1	Σώμα βαλβίδων	Όλκιμος σίδηρος	5	Συνδέοντας τ-κομμάτι	Χυτοχάλυβας
2	Δευτερεύον σώμα βαλβίδων	Όλκιμος σίδηρος	6	ΚΑΠ τελών	45#Steel
3	Σφραγίζοντας δαχτυλίδι	Χάλυβας άνθρακα + ειδικό κράμα	7	Λαιμός σύνδεσης	Χυτοσίδηρος Hodular
4	Dise	Χάλυβας άνθρακα + ειδικό κράμα	8	Πνευματικό αργίλιο ενεργοποιητών	Κύλινδρος αργιλίου
