Εξαγωγική βαλβίδα διπλού δίσκου, βαλβίδα διπλού δίσκου πύλης πιστοποίηση ISO9001
Κύρια παράσταση

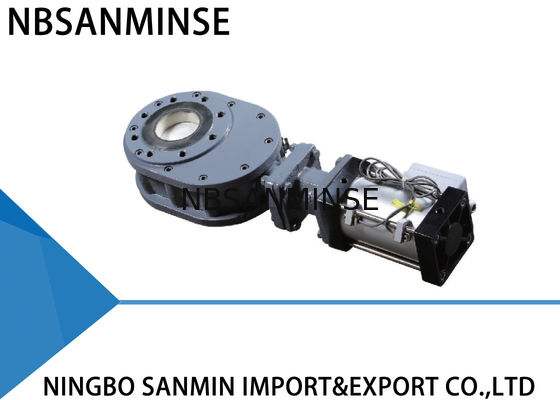

Η βαλβίδα διπλού δίσκου μοντέλου WZ644-10Q χρησιμοποιεί διπλό δίσκο σφράγισης και οι επιφάνειες σφράγισης είναι κατασκευασμένες από ανθεκτικό στην φθορά κράμα ή κεραμική.,Συνεπώς, η συνολική αξιοπιστία του συστήματος αυξάνεται δραματικά.
Λειτουργική απόδοση
Όταν ο αέρας εισάγεται στην επάνω πύλη του κυλίνδρου, η ράβδος του έμβολο σπρώχνει τον διπλό δίσκο προς τα κάτω και η βαλβίδα κλείνει.Η ράβδος του έμβολο σπρώχνει τον διπλό δίσκο και η βαλβίδα ανοίγει.Το ελατήριο συμπίεσης που τοποθετείται ανάμεσα στους δίσκους και τον δαχτυλίδι σφραγίδας, πιέζει τους δίσκους τους δίσκους εναντίον του δαχτυλιδιού σφραγίδας, και επίσης επιτρέπει την κάθετη κίνηση των δίσκων,που συμβάλλει στην αντιστάθμιση της θερμικής επέκτασης και συστολής των μερών και εξασφαλίζει αεροστεγή σφραγίδα σε όλες τις συνθήκες Κατά την ενεργοποίηση της βαλβίδας, ο διπλός δίσκος περιστρέφεται για να γυαλίσει τις επιφάνειες σφράγισης.Οποιοδήποτε υλικό εισέρχεται στον εσωτερικό θάλαμο απομακρύνεται από την δράση της ροής δίνης.Συνεπώς, η βαλβίδα καθαρίζεται από μόνη της.Όλα αυτά τα χαρακτηριστικά εγγυώνται μια μακρά διάρκεια ζωής της βαλβίδας και αυξάνουν την αξιοπιστία του συστήματος σας..
Εφαρμογές
Οποιαδήποτε σκόνη, σκόνη, και κόκκοι στα εργοστάσια ηλεκτροπαραγωγής άνθρακα, χυτήρια, εργοστάσια σιδήρου και χάλυβα, φαρμακευτική και χημική βιομηχανία.
Τεχνικές παραμέτρους
Μέγιστη λειτουργική πίεση: 1,0 MPa
Μέγιστη πίεση δοκιμής: 1,5 MPa
Θερμοκρασία λειτουργίας: < 200°C
Πίεση δοκιμής διαρροής: 1.1MPa
Εγκατάσταση και εφαρμογή
1Πριν από την εγκατάσταση, βεβαιωθείτε ότι ο πνευματικός κινητήρας είναι απαλλαγμένος από τυχόν ελαττώματα όπως σπάσιμο και κοίλη.
2Βεβαιωθείτε ότι η αγκάθιση της αρθρώσεως, το μήκος της δομής, η μέγιστη πίεση λειτουργίας και η ονομαστική διάμετρος συμμορφώνονται με τις απαιτήσεις.
3Κατά τη διάρκεια της εγκατάστασης, δεν επιτρέπεται η επαναπροσαρμογή των πτυχών και νάτλων που έχουν στερεωθεί αρχικά. Ακριβώστε το κέντρο των δύο αγωγών και τη διάμετρο της βαλβίδας ώστε να είναι ομοαξονική.Εφαρμόστε ομοιόμορφα τη δύναμη για να σφίξετε το μπουλόνι..
4Μετά την εγκατάσταση, εισάγετε αέρα από τα πάνω και τα κάτω ανοίγματα του κυλίνδρου για να δείτε αν η βαλβίδα μπορεί να ανοίξει ή να κλείσει κανονικά.
5. Ελέγξτε τον διακόπτη ελέγχου (εάν υπάρχει) για να διαπιστώσετε αν είναι αξιόπιστα στερεωμένος, αν η παράμετρος του συνάδει με την πηγή πρόσβασης,και αν μπορεί να λειτουργήσει σωστά υπό πλήρεις συνθήκες ανοίγματος και πλήρους κλεισίματος .
Μέθοδος επίλυσης προβλημάτων
| Προβλήματα |
Αιτία |
Μέθοδος επίλυσης προβλημάτων |
| Διαρροή στην επιφάνεια σφράγισης |
Ακαθαρσία μεταξύ δίσκου και επιφάνειας σφράγισης |
Αφαιρέστε τη βρωμιά. |
| Βλάβη σε ζεύγη δαχτυλιδιών σφραγίδας |
Επισκευή ή αντικατάσταση |
| Διαρροή στη σύνδεση φλάντζης |
Η βίδα είναι άνιση. |
Στροβιλίστε ομοιόμορφα το μπουλόνι. |
| Τραυματισμός της επιφάνειας φλάντζας |
Επισκευή της επιφάνειας φλάντζας |
| Τραυματισμός του διασταυρωτή |
Αντικαταστήστε το διαχωριστικό |
| Η βαλβίδα δεν ανοίγει ή κλείνει σωστά |
Αποθέματα σκόνης |
Καθαρίζετε τακτικά τη σκόνη |
| Ανεπαρκής πίεση αέρα, σοβαρή διαρροή |
Επισκευή αγωγού παροχής αέρα |
| Τα πνευματικά εξαρτήματα έχουν γεράσει και έχουν χάσει την αποτελεσματικότητά τους |
Αντικαταστήστε τα κατεστραμμένα εξαρτήματα |
| Διαρροή από κουτί γεμιστήρα |
Η γέμιση έχει γεράσει και έχει φθαρεί πολύ. |
Αντικαταστήστε την γέμιση. |
Μέγεθος εγκατάστασης, σχεδιασμός περίγραμμα
| Πρότυπο (σειρά Α) |
DN |
Α |
d |
Κ |
D |
H |
n-M |
2-Α |
| WZ644-10Q-40 |
40 |
120 |
84 |
110 |
150 |
443 |
4-M16 |
2-G1/4 |
| WZ644-10Q-50 |
50 |
120 |
99 |
125 |
165 |
463 |
4-M16 |
2-G1/4 |
| WZ644-10Q-65 |
65 |
120 |
118 |
145 |
180 |
528 |
4-M16 |
2-G1/4 |
| WZ644-10Q-80 |
80 |
120 |
132 |
160 |
195 |
558 |
8-M16 |
2-G1/4 |
| WZ644-10Q-100 |
100 |
120 |
156 |
180 |
215 |
601 |
8-M16 |
2-G1/4 |
| WZ644-10Q-125 |
125 |
160 |
184 |
210 |
250 |
730 |
8-M16 |
2-G3/8 |
| WZ644-10Q-150 |
150 |
160 |
211 |
240 |
285 |
798 |
8-M16 |
2-G3/8 |
| WZ644-10Q-175 |
175 |
160 |
241 |
270 |
315 |
894 |
8-M16 |
2-G3/8 |
| WZ644-10Q-200 |
200 |
160 |
266 |
295 |
340 |
958 |
8-M16 |
2-G1/2 |
| WZ644-10Q-225 |
225 |
160 |
294 |
325 |
370 |
1028 |
12-M20 |
2-G1/2 |
Κύρια μέρη και υλικά
| Άρθρο |
Ονομασία |
Υλικό |
Άρθρο |
Ονομασία |
Υλικό |
| 1 |
Κεφάλαιο 3 |
Ελαστικό σίδηρο |
5 |
Σύνδεσμος σε Τ |
Χάλυβα χυμένο |
| 2 |
Σώμα πλευρικής βαλβίδας |
Ελαστικό σίδηρο |
6 |
Τελικό καπάκι |
45#Ατσάλι |
| 3 |
Δαχτυλίδι σφράγισης |
Χάλυβα άνθρακα + ειδικό κράμα |
7 |
Σύνδεσμος λαιμού |
Σιδηρούχιο χυτοσίδηρο |
| 4 |
Ασθένειες |
Χάλυβα άνθρακα + ειδικό κράμα |
8 |
Πνευματικός ενεργοποιητής από αλουμίνιο |
Κύλινδρο από αλουμίνιο |
