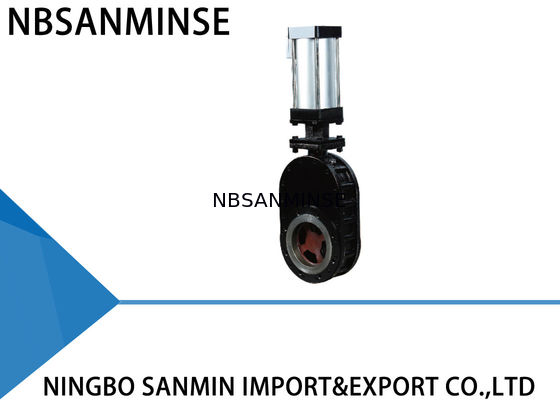

Ειδική Βαλβίδα Ελέγχου Δίσκου Αέρα για Φαρμακευτικές / Χημικές Βιομηχανίες
Κύρια Απόδοση
Το μοντέλο WZ644-10Q βαλβίδα διπλού δίσκου χρησιμοποιεί σφράγιση διπλού δίσκου και οι επιφάνειες σφράγισης είναι κατασκευασμένες από ανθεκτικό στη φθορά κράμα ή κεραμικό. Η σφράγιση είναι 100% αεροστεγής και η βαλβίδα επιτυγχάνει μεγάλη διάρκεια ζωής, ιδιαίτερα σε εφαρμογές. Κατά συνέπεια, η συνολική αξιοπιστία του συστήματος αυξάνεται δραματικά.
Λειτουργική Απόδοση
Όταν εισάγεται αέρας στην άνω θύρα του κυλίνδρου, η ράβδος του εμβόλου ωθεί τον διπλό δίσκο προς τα κάτω και η βαλβίδα κλείνει. Όταν εισάγεται αέρας στην κάτω θύρα του κυλίνδρου, η ράβδος του εμβόλου ωθεί τον διπλό δίσκο προς τα πάνω και η βαλβίδα ανοίγει. Ένα ελατήριο συμπίεσης που τοποθετείται μεταξύ των δίσκων και του δακτυλίου στεγανοποίησης, αναγκάζει τους δίσκους να πιέζονται στον δακτύλιο στεγανοποίησης και επίσης επιτρέπει την κάθετη κίνηση των δίσκων, η οποία βοηθά στην αντιστάθμιση της θερμικής διαστολής και συστολής των εξαρτημάτων και εξασφαλίζει αεροστεγή σφράγιση υπό όλες τις συνθήκες. Κατά την ενεργοποίηση της βαλβίδας, ο διπλός δίσκος περιστρέφεται για να επικαλύψει και να γυαλίσει τις επιφάνειες σφράγισης. Όταν το προϊόν ρέει μέσω της βαλβίδας, οποιοδήποτε υλικό εισέρχεται στον εσωτερικό θάλαμο απομακρύνεται με δράση ροής στροβίλου. Επομένως, η βαλβίδα είναι αυτοκαθαριζόμενη. Μπορεί να παρέχεται επιπλέον εκκαθάριση αέρα για να εξασφαλιστεί η απόδοση καθαρισμού στη θέση του. Όλα αυτά τα χαρακτηριστικά εγγυώνται μεγάλη διάρκεια ζωής για τη βαλβίδα και αυξάνουν την αξιοπιστία του συστήματός σας.
Εφαρμογές
Οποιαδήποτε σκόνη, σκόνη και κοκκώδη προϊόντα σε σταθμούς παραγωγής ενέργειας με καύση άνθρακα, χυτήρια, εργοστάσια σιδήρου και χάλυβα, φαρμακευτικές και χημικές βιομηχανίες.
Τεχνικές Παράμετροι
Μέγιστη πίεση λειτουργίας: 1.0MPa
Μέγιστη πίεση δοκιμής: 1.5MPa
Θερμοκρασία λειτουργίας: ＜200℃
Πίεση δοκιμής διαρροής: 1.1MPa
Εγκατάσταση και Εφαρμογή
1. Πριν από την εγκατάσταση, βεβαιωθείτε ότι ο πνευματικός ενεργοποιητής δεν έχει ελαττώματα όπως θραύση και κοίλανση.
2. Βεβαιωθείτε ότι η φλάντζα σύνδεσης, το δομικό μήκος, η μέγιστη πίεση λειτουργίας και η ονομαστική διάμετρος συμφωνούν με τις απαιτήσεις.
3. Κατά την εγκατάσταση, δεν επιτρέπεται η επαναρύθμιση των μπουλονιών και των παξιμαδιών που έχουν αρχικά στερεωθεί. Ευθυγραμμίστε το κέντρο των δύο αγωγών και τη διάμετρο της βαλβίδας ώστε να είναι ομοαξονικοί. Διατηρήστε την επιφάνεια της φλάντζας επίπεδη. Εφαρμόστε ομοιόμορφα δύναμη για να σφίξετε το μπουλόνι.
4. Μετά την εγκατάσταση, εισάγετε αέρα από τις άνω και κάτω θύρες του κυλίνδρου για να δείτε εάν η βαλβίδα μπορεί να ανοίξει ή να κλείσει κανονικά.
5. Ελέγξτε τον διακόπτη ελέγχου (εάν υπάρχει) για να δείτε εάν είναι αξιόπιστα στερεωμένος, εάν η παράμετρός του συμφωνεί με την πηγή τροφοδοσίας και εάν μπορεί να λειτουργήσει σωστά υπό συνθήκες πλήρους ανοίγματος και πλήρους κλεισίματος.
Μέθοδος αντιμετώπισης προβλημάτων
| Προβλήματα |
Αιτία |
Μέθοδος αντιμετώπισης προβλημάτων |
| Διαρροή στην επιφάνεια σφράγισης |
Βρωμιά μεταξύ του δίσκου και της επιφάνειας σφράγισης |
Αφαιρέστε τη βρωμιά |
| Ζημιά στα ζεύγη δακτυλίων στεγανοποίησης |
Επισκευή ή αντικατάσταση |
| Διαρροή στη σύνδεση φλάντζας |
Το μπουλόνι είναι βιδωμένο ανομοιόμορφα |
Βιδώστε ομοιόμορφα το μπουλόνι |
| Ζημιά στην επιφάνεια της φλάντζας |
Επισκευάστε την επιφάνεια της φλάντζας |
| Ζημιά στο διάκενο |
Αντικαταστήστε το διάκενο |
| Η βαλβίδα δεν ανοίγει ή κλείνει σωστά |
Εναπόθεση σκόνης |
Αφαιρείτε τη σκόνη τακτικά |
| Ανεπαρκής πίεση αέρα, σοβαρή διαρροή |
Επισκευάστε τον αγωγό παροχής αέρα |
| Τα πνευματικά εξαρτήματα έχουν παλαιωθεί και έχουν χάσει την απόδοσή τους |
Αντικαταστήστε τα κατεστραμμένα εξαρτήματα |
| Διαρροή του κουτιού πλήρωσης |
Το υλικό πλήρωσης έχει παλαιωθεί και φθαρεί σοβαρά |
Αντικαταστήστε το υλικό πλήρωσης |
Διάσταση εγκατάστασης, σκίτσο περιγράμματος
| Μοντέλο (Σειρά Α) |
DN |
L |
d |
K |
D |
H |
n-M |
2-A |
| WZ644-10Q-40 |
40 |
120 |
84 |
110 |
150 |
443 |
4-M16 |
2-G1/4 |
| WZ644-10Q-50 |
50 |
120 |
99 |
125 |
165 |
463 |
4-M16 |
2-G1/4 |
| WZ644-10Q-65 |
65 |
120 |
118 |
145 |
180 |
528 |
4-M16 |
2-G1/4 |
| WZ644-10Q-80 |
80 |
120 |
132 |
160 |
195 |
558 |
8-M16 |
2-G1/4 |
| WZ644-10Q-100 |
100 |
120 |
156 |
180 |
215 |
601 |
8-M16 |
2-G1/4 |
| WZ644-10Q-125 |
125 |
160 |
184 |
210 |
250 |
730 |
8-M16 |
2-G3/8 |
| WZ644-10Q-150 |
150 |
160 |
211 |
240 |
285 |
798 |
8-M16 |
2-G3/8 |
| WZ644-10Q-175 |
175 |
160 |
241 |
270 |
315 |
894 |
8-M16 |
2-G3/8 |
| WZ644-10Q-200 |
200 |
160 |
266 |
295 |
340 |
958 |
8-M16 |
2-G1/2 |
| WZ644-10Q-225 |
225 |
160 |
294 |
325 |
370 |
1028 |
12-M20 |
2-G1/2 |
Κύρια Εξαρτήματα και Υλικά
| Στοιχείο |
Όνομα |
Υλικό |
Στοιχείο |
Όνομα |
Υλικό |
| 1 |
Σώμα βαλβίδας |
Ελατό σίδηρο |
5 |
Σύνδεση T-piece |
Χυτοχάλυβας |
| 2 |
Πλευρικό σώμα βαλβίδας |
Ελατό σίδηρο |
6 |
Τελικό καπάκι |
45# Χάλυβας |
| 3 |
Δακτύλιος στεγανοποίησης |
Ανθρακούχο χάλυβα + ειδικό κράμα |
7 |
Σύνδεση λαιμού |
Οζώδης χυτοσίδηρος |
| 4 |
Δίσκος |
Ανθρακούχο χάλυβα + ειδικό κράμα |
8 |
Πνευματικός ενεργοποιητής αλουμινίου |
Κύλινδρος αλουμινίου |
