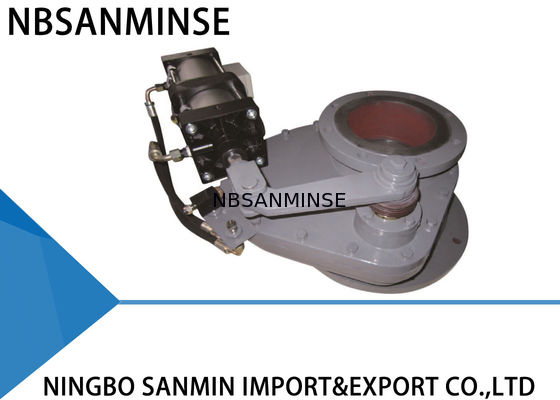

SMDF-DNB-J Βαλβίδα Πύλης Διπλού Δίσκου Μικρό Φορτίο Εκκίνησης Για Σύστημα Μεταφοράς Τέφρας
Πληροφορίες Παραγωγής
Η περιστρεφόμενη βαλβίδα δίσκου χρησιμοποιεί δομή ζεύγους τριβής από κεραμικό ή σκληρό μέταλλο, γεγονός που την καθιστά πιο λειαντική και καλύτερη στεγανότητα. Απλώς χρειάζεται ένα μικρό φορτίο εκκίνησης λόγω της μοναδικής δομής. Επιπλέον, η τέφρα δύσκολα συσσωρεύεται στο σώμα της βαλβίδας για τον ίδιο λόγο. Όλα αυτά τα χαρακτηριστικά καθιστούν την περιστρεφόμενη βαλβίδα δίσκου ανθεκτική.
Αρχή Λειτουργίας
Ο ενεργοποιητής μετακινεί το στέλεχος και το βραχίονα μοχλού κατά ένα τέταρτο στροφή, γεγονός που κινεί τον δίσκο. Ολόκληρη η επιφάνεια στεγανοποίησης του δίσκου βρίσκεται συνεχώς σε επαφή με το κάθισμα ή το μαξιλάρι μέσω δύναμης που ασκείται από ελικοειδή ελατήρια. Αυτά τα ελατήρια επιτρέπουν στον δίσκο να κινείται κάθετα. Αυτό αντισταθμίζει τη θερμική διαστολή και συστολή των εξαρτημάτων των βαλβίδων, ξεπερνώντας επίσης την επίδραση οποιασδήποτε αντίθλιψης για την οποία σχεδιάστηκε και μεταξύ των επιφανειών στεγανοποίησης. Οι διαφορές στις εφαπτόμενες δυνάμεις τριβής δίσκου προς κάθισμα προκαλούν την περιστροφή του δίσκου στο κάθισμά του καθώς η βαλβίδα κάνει κύκλους, διατμώντας και σκουπίζοντας τυχόν υλικό διεργασίας που μπορεί να συσσωρευτεί. Όλα αυτά τα χαρακτηριστικά καθιστούν την περιστρεφόμενη βαλβίδα δίσκου ανθεκτική. Θα παρέχει αξιόπιστη υποστήριξη για το σύστημά σας.
Εφαρμογές
Η περιστρεφόμενη βαλβίδα δίσκου μπορεί να χρησιμοποιηθεί σε σύστημα μεταφοράς τέφρας σε θερμικούς σταθμούς παραγωγής ενέργειας. Μπορεί επίσης να εφαρμοστεί σε ορυχεία, εργοστάσια τσιμέντου, εργοστάσια ασβέστη, μεταλλουργικά εργοστάσια, χημικά εργοστάσια και άλλους τομείς που χρειάζονται μεταφορά καυστικής ή λειαντικής τέφρας.
Τεχνικές Παράμετροι
. Μέγιστη πίεση λειτουργίας: 1,0 MPA
. Μέγιστη πίεση δοκιμής: 1,5 MPA
. Θερμοκρασία λειτουργίας: ≤ 200℃
. Πίεση δοκιμής διαρροής: 1,1 MPA
Εγκατάσταση
1. Πριν από την εγκατάσταση, διαβάστε προσεκτικά αυτό το εγχειρίδιο και ελέγξτε την κατάσταση του πνευματικού ενεργοποιητή.
2. Βεβαιωθείτε ότι η διάσταση της φλάντζας, η μέγιστη πίεση λειτουργίας και η εσωτερική ονομαστική διάμετρος πληρούν τις απαιτήσεις.
3. Μην ρυθμίζετε τα μπουλόνια και τα παξιμάδια. Και βεβαιωθείτε ότι το κέντρο των δύο αγωγών και το κέντρο της βαλβίδας είναι ομοαξονικά. Η επιφάνεια της φλάντζας πρέπει να είναι λεία και να διατηρείται οριζόντια χωρίς σχετικά μεγάλη κλίση, για να διασφαλιστεί ότι η βαλβίδα μπορεί να στερεωθεί και να λειτουργήσει καλά. Επιπλέον, τα μπουλόνια πρέπει να στερεώνονται συμμετρικά.
4. Μετά την εγκατάσταση, αντλήστε αέρα στις δύο εισόδους αέρα του πνευματικού ενεργοποιητή και βεβαιωθείτε ότι η πλάκα της βαλβίδας λειτουργεί σωστά.
5. Εάν είναι εγκατεστημένος ο διακόπτης ελέγχου, βεβαιωθείτε ότι οι παράμετροί του μπορούν να καλύψουν την εξωτερική πηγή ενέργειας και ότι μπορεί να λειτουργήσει σωστά σε πλήρως ανοιχτή ή πλήρως κλειστή κατάσταση.
Μέθοδος αντιμετώπισης προβλημάτων
| Προβλήματα |
Αιτία |
Μέθοδος αντιμετώπισης προβλημάτων |
| Διαρροή |
Ξένο σώμα |
Αφαιρέστε το ξένο σώμα |
| Το ροδέλα στεγανοποίησης είναι άκυρη |
Αντικαταστήστε τη ροδέλα στεγανοποίησης |
| Τριβή πυρήνα βαλβίδας |
Αντικαταστήστε τον πυρήνα της βαλβίδας |
| Η βαλβίδα δεν μπορεί να ανοίξει ή να κλείσει |
Τα περιστρεφόμενα μέρη γίνονται εύκαμπτα ή άκυρα |
Ρυθμίστε ή αντικαταστήστε τα σχετικά μέρη |
| Ανεπαρκής πίεση ή διαρροή |
Ελέγξτε και επισκευάστε τη γραμμή παροχής αέρα |
| Τα πνευματικά εξαρτήματα γίνονται παλιά ή άκυρα |
Αντικαταστήστε τα σχετικά πνευματικά εξαρτήματα |
Διάσταση εγκατάστασης και περίγραμμα
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Κύρια εξαρτήματα και υλικά
| ΟΧΙ. |
Είδος |
Υλικό |
ΟΧΙ. |
Είδος |
Υλικό |
| 1 |
Άνω σώμα βαλβίδας |
Ελατό χυτοσίδηρο |
5 |
Κάτω σώμα βαλβίδας |
Ελατό χυτοσίδηρο |
| 2 |
Δακτύλιος στεγανοποίησης |
Κεραμικό ή κράμα |
6 |
Περιστρεφόμενος άξονας |
Χάλυβας 45# |
| 3 |
Πλάκα βαλβίδας |
Κεραμικό ή κράμα |
7 |
Βραχίονας περιστροφής |
Ελατό χυτοσίδηρο |
| 4 |
Βραχίονας ταλάντευσης |
Ελατό χυτοσίδηρο |
8 |
Πνευματικός ενεργοποιητής |
Αλουμίνιο |
