Επαγγελματικός κολπίσκος/διπλή βαλβίδα αντεπιστροφής δίσκων βαλβίδων θόλων ισορροπίας SMDF

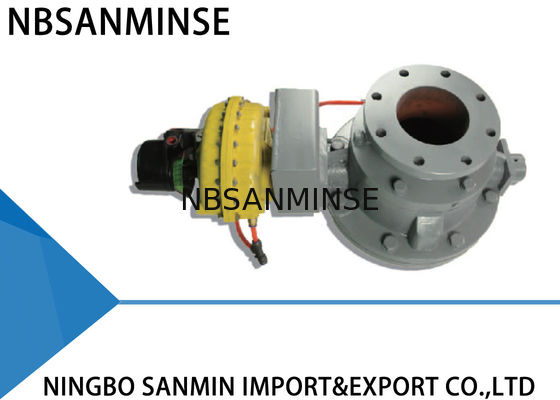

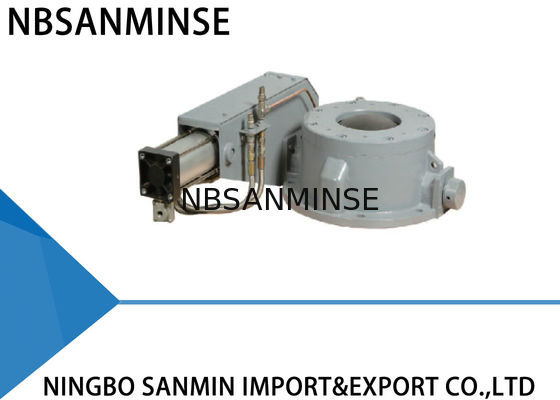

Επαγγελματική Βαλβίδα Θόλου Εισόδου / Ισορροπίας SMDF, Βαλβίδα Ελέγχου Διπλού Δίσκου

Πληροφορίες παραγωγής

Οι βαλβίδες θόλου έχουν σχεδιαστεί ως συσκευή on-off σε πνευματικά συστήματα μεταφοράς χύδην υλικών μέσω της απόδοσής τους στην ενεργοποίηση και απενεργοποίηση σε δοχείο ή αγωγό. Εφαρμόζεται σε πνευματικό σύστημα μεταφοράς για χύδην υλικά που είναι χαλαρά, ξηρά, μη κολλώδη και ρευστά. Συγκεκριμένα, χρησιμοποιείται καλά σε θερμοηλεκτρικούς σταθμούς για την απόρριψη τέφρας.

Οι βαλβίδες θόλου ενεργοποιούνται και απενεργοποιούνται χρησιμοποιώντας έναν ημισφαιρικό πυρήνα βαλβίδας και ένα αεριζόμενο πλυστικό στεγανοποίησης. Δεν υπάρχει τριβή μεταξύ του πυρήνα και του πλυστικού στεγανοποίησης, επειδή η διαδικασία on-off πραγματοποιείται σε περιβάλλον μη πίεσης.

Σύμφωνα με διαφορετικά περιβάλλοντα λειτουργίας, ο πυρήνας της βαλβίδας θόλου χρησιμοποιεί διαφορετικά υλικά και σκλήρυνση επιφανειών. Μπορεί να διασφαλίσει ότι το πλυστικό στεγανοποίησης επιτυγχάνει σταθερή και εξαιρετική στεγανοποίηση. Το πλυστικό στεγανοποίησης από καουτσούκ μπορεί να αντέξει υψηλή θερμοκρασία, τριβή, γήρανση και άλλες δυσμενείς επιπτώσεις λόγω των ειδικών εξαρτημάτων. Κατά συνέπεια, το πλυστικό στεγανοποίησης από καουτσούκ είναι ανθεκτικό.

Εφαρμογή βαλβίδας θόλου: αέριο, υγρό, ημι-υγρό και στερεά σκόνη.

Αρχή λειτουργίας

Η βαλβίδα θόλου είναι ένας ημισφαιρικός θόλος. Κατά τη διάρκεια της λειτουργίας on-off, διατηρείται μια απόσταση 0,2~0,4 mm μεταξύ του πυρήνα και του πλυστικού στεγανοποίησης, η οποία τους επιτρέπει να κινούνται χωρίς να αγγίζουν ο ένας τον άλλο. Αυτό έχει σχεδιαστεί για να πληροί τον στόχο της ελάχιστης τριβής, επειδή δεν υπάρχει τριβή μεταξύ του πυρήνα και του πλυστικού στεγανοποίησης. Ο πνευματικός ενεργοποιητής είναι ένας γραμμικός κύλινδρος διπλής ενέργειας. Όταν η βαλβίδα θόλου κλείνει, το πλυστικό στεγανοποίησης φουσκώνει και στη συνέχεια πιέζει τον ημισφαιρικό πυρήνα, ο οποίος σχηματίζει ένα πολύ καλό ερμητικό σφραγισμένο δακτύλιο. Τα ελαττώματα υλικών στον αγωγό εμποδίζονται έτσι.

Οι βαλβίδες λειτουργούν σε κύκλους: Κλείσιμο (το πλυστικό στεγανοποίησης φουσκώνει) → κλείσιμο (το πλυστικό στεγανοποίησης εκτονώνεται) → ο πυρήνας περιστρέφεται → πλήρως ανοιχτό (το πλυστικό στεγανοποίησης δεν έχει δράση φουσκώματος) → ο πυρήνας περιστρέφεται → κλείσιμο (το πλυστικό στεγανοποίησης δεν έχει δράση φουσκώματος) → κλείσιμο (το πλυστικό στεγανοποίησης φουσκώνει)

Κανονική κατάσταση: Ο πυρήνας της βαλβίδας είναι σε κλειστή θέση, όταν το μπουλόνι ρύθμισης στον περιστροφικό βραχίονα συγκρατεί το στέλεχος του διακόπτη ορίου αέρα και ο πεπιεσμένος αέρας φορτίζεται στο πλυστικό στεγανοποίησης. Η πίεση έναντι του πλυστικού στεγανοποίησης υποδεικνύεται στο μανόμετρο.

Ανοιχτή κατάσταση: Ο γραμμικός κύλινδρος αρχίζει να κινείται, όταν το μπουλόνι ρύθμισης στον περιστροφικό βραχίονα απομακρύνεται από το όριο αέρα μέσω της βαλβίδας γρήγορης εξαγωγής. Στη συνέχεια, ο πυρήνας της βαλβίδας περιστρέφεται μαζί του. Κατά τη διάρκεια της περιόδου λειτουργίας του πυρήνα, δεν υπάρχει επαφή του πυρήνα και του πλυστικού στεγανοποίησης μεταξύ τους.

Κλειστή κατάσταση: Μετά την απενεργοποίηση της εντολής, ο κύλινδρος αρχίζει να γυρίζει πίσω, όταν ο πυρήνας τρέχει με αντίστροφη φορά μέχρι μια πλήρη κλειστή θέση και το μπουλόνι ρύθμισης στον περιστροφικό βραχίονα συγκρατεί το στέλεχος του διακόπτη ορίου αέρα. Στη συνέχεια, η παροχή αέρα ενεργοποιείται για να τροφοδοτήσει το πλυστικό στεγανοποίησης. (Ο χρόνος από το συνολικό κλείσιμο έως την επαναφόρτιση αέρα ελέγχεται από το μπουλόνι ρύθμισης.)

Τεχνικές παράμετροι

Μέγιστη πίεση λειτουργίας: 1,0 MPA

Μέγιστη πίεση δοκιμής: 1,5 MPA

Θερμοκρασία λειτουργίας: ≤ 250℃

Πίεση δοκιμής διαρροής: 1,1 MPA

Η πίεση λειτουργίας του κυλίνδρου είναι 0,4 MPA~0,6 MPA. Ωστόσο, η πίεση φουσκώματος του πλυστικού στεγανοποίησης είναι 0,4 MPA~0,6 MPA, η οποία είναι υψηλότερη από την πίεση τροφοδοσίας—0,15MPA. Χρησιμοποιήστε καθαρό, ξηρό και απαλλαγμένο από λάδι πεπιεσμένο αέρα.

Εγκατάσταση

1. Πριν από την εγκατάσταση, διαβάστε προσεκτικά αυτό το εγχειρίδιο και ελέγξτε το μοντέλο της βαλβίδας, το DN και τις τεχνικές παραμέτρους.

2. Ανοίξτε τη βαλβίδα θόλου μετά την εξάντληση του πεπιεσμένου αέρα.

3. Η βαλβίδα θόλου πρέπει να φυλάσσεται μακριά από νερό και υγρά υλικά.

4. Μην συγκολλάτε τη φλάντζα μετά την ολοκλήρωση της εγκατάστασης, διαφορετικά το πλυστικό στεγανοποίησης μπορεί να καταστραφεί.

5. Το κέντρο των δύο αγωγών και το κέντρο της βαλβίδας πρέπει να είναι ομοαξονικά. Η επιφάνεια της φλάντζας πρέπει να είναι λεία και να διατηρείται οριζόντια χωρίς σχετικά μεγάλη κλίση, για να διασφαλιστεί ότι η βαλβίδα μπορεί να στερεωθεί και να λειτουργήσει καλά. Επιπλέον, τα μπουλόνια πρέπει να στερεώνονται συμμετρικά.

6. Ελέγχετε τακτικά την κατάσταση λειτουργίας της βαλβίδας θόλου. Επιλύστε τις μη φυσιολογικές συνθήκες σωστά και άμεσα.

7. Παρακαλούμε συμμορφωθείτε με τους σχετικούς κανόνες ασφαλούς λειτουργίας όταν συμμετέχετε στη διαδικασία ανύψωσης, εγκατάστασης, λειτουργίας, αποσφαλμάτωσης ή επισκευής.

8. Κάθε βαλβίδα θόλου έχει ολοκληρώσει δυναμική δοκιμή και σχετικές ρυθμίσεις.
