Λεπτομέρειες:
|
| Μέσα ενημέρωσης: | αέριο | Εγκατάσταση: | Οποιαδήποτε θέση |
|---|---|---|---|
| IP βαθμολογία: | IP66 | Λειτουργία ελέγχου: | Ενιαίος ηλεκτρικός έλεγχος |
| Αέρας σύνδεσης: | Τύπος σωλήνα 1/2G | Επίπεδο ισχύος: | 3.5W |
Εισαγωγή:

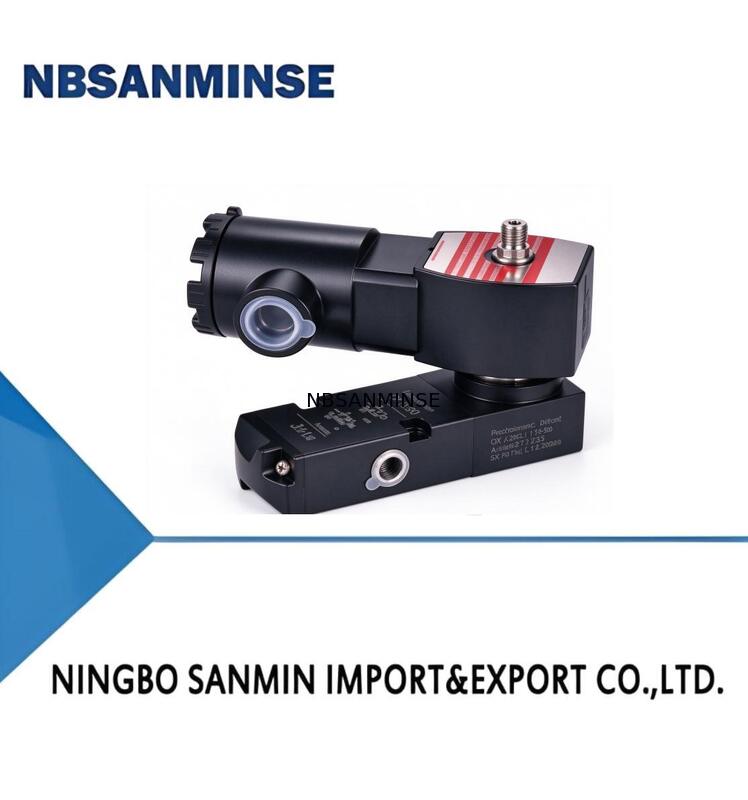

Η συσσωρευτική βαλβίδα της σειράς LV600 είναι κατάλληλη για χρήση σε συνδυασμό με την πνευματική βαλβίδα ελέγχου και τον ενεργοποιητή του έμβολο στο μεγαλύτερο μέρος της παραγωγής.η σόλενοειδής βαλβίδα παίζει μόνο βοηθητική λειτουργίαΙδιαίτερα στην αλυσίδα παραγωγής, η σόλενοειδή βαλβίδα παίζει πολύ σημαντικό ρόλο.όπως η βλάβη της πηγής αερίου ελέγχει την κατάσταση ανοίγματος και κλεισίματος της βαλβίδας διαδικασίαςΌταν η ασφάλεια της παραγωγής της διαδικασίας απαιτεί τη δράση βαλβίδων, οι περισσότερες από αυτές πρέπει να ελέγχονται από βαλβίδες ηλεκτροσόκ.η βιομηχανία φυσικού αερίου και χημικής και μπορεί επίσης να ανταποκριθεί στις απαιτήσεις εφαρμογής της ταχείας απόκρισης και της ζωής χρήσης υψηλής συχνότητας σε συστήματα ελέγχου βιομηχανικής αυτοματισμού.
Χαρακτηριστικά:
Συμμόρφωση με το πρότυπο λειτουργικής ασφάλειας IEC61508, πιστοποιημένο από την TÜV, επίπεδο ακεραιότητας ασφάλειας SIL3
Μηχανές για την κατασκευή ηλεκτρικών συλλεκτών
Σχεδιασμός στατικής σφράγισης
Εσωτερική ασφάλεια
Λιγά διαθέσιμα επίπεδα κατανάλωσης ενέργειας
Ελεύθερη κατεύθυνση για τον χειριστή ηλεκτροσόκ ή τέσσερις σταθερές κατευθύνσεις
Διαθέσιμο χειροκίνητο χειριστήριο
Διαθέσιμος εξωτερικός/εσωτερικός πιλότος
Συνδέσεις ενδιάμεσων θύρων και διεπαφή NAMUR
Λειτουργία:
![]()
![]()
Τεχνικές προδιαγραφές
| Τμήμα | Μονό-/Δύο-Σύρμα |
| ΚΑΤΑΓΟΡΙΑ ΠΙΛΟΤΗ | Εσωτερικός/εξωτερικός πιλότος |
| ΜΕΔΙΑ | Αέριο |
| ΑΡΧΗ ΤΗΣ ΤΗΜΕΡΑΤΟΡΙΑΣ | - 60°C~ + 60°C |
| ΘΕΡΜΟΤΗΤΑ ΜΕΤΙΑΣ | - 60°C~ + 60°C |
| ΔΕΣΜΟΣ ΕΠΙΧΡΗΜΑΤΙΚΗΣ ΠΡΕΣΩΣΗΣ | 29 έως 145 psi ((2,0 έως 10 bar) |
| ΔΕΣΤΕΣ ΑΠΟΤΕΛΕΣ | 1.11Cv ((1.06m3/h, 592K/min) -1/4" 3.85Cv(3,30m3/h,555.00K/min) - 1/2" |
| ΔΙΚΑΛΗΣΗ ΚΑΛΥΠΟΥ | Δομή τροχιάς ή δομή σακούλας |
| Υλικό σώματος | Αλουμίνιο/Ατσάλι |
| ΕΠΙΧΡΗΜΑΤΙΚΟ περιβάλλον | Εντός/εξωτερικά |
| Εγκατάσταση | Οποιαδήποτε θέση |
| ΔΙΚΑΛΙΣΜΟΣ IP | Διάκριση IP66 |
| ΠΡΟΒΟΛΗΣΗ ΕΠΙΤΡΟΠΗΣ ΕΠΙΤΡΟΠΗΣ | Ex db IC T6 Gb Ex μ μ μ ⅢIC T80°C |
Ενεργοποιούμενοι με σόλενοειδή:
| ΚΛΑΣΙΑ ΑΙΣΟΛΑΣΗΣ | ΔΙΚΑΛΗΣΗ ΤΗΣ ΠΡΟΣΟΧΗΣ ΤΗΣ ΔΙΚΑΛΗΣ ΤΗΣ ΠΡΟΣΟΧΗΣ | |
| Συνεχή ισχύς WATTS | ΔΩ | |
| (VA) VA HOLDING | ||
| H | 10,8 έως 6,5W | 1.8~4W |
| Τυποποιημένη τάση | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση της τάσης της ηλεκτρικής ενέργειας.
| ΑΡΘΡΟΣ ΤΟΥ ΠΡΟΔΟΤΟΥ | DLV600 | LV600 |
| Σχήμα και υλικό σώματος βαλβίδας | ΠΒΑ | Υλικό από κράμα αλουμινίου πιλοτικού τύπου |
| PBS | Πιλοτικός τύπος υλικού από ανοξείδωτο χάλυβα | |
| ΚΑΤΑΓΟΡΙΑ ΚΟΥΛΙΟΥ | ΠΑΠΚΑ | Αλουμινένιο κουτί διασύνδεσης με σφραγίδα χύτευσης |
| ΠΣΦΚΣ | Κουτί διασύνδεσης από ανοξείδωτο χάλυβα με σφραγίδα χύτευσης | |
| Τρόπος ελέγχου | sc | Ενιαίο ηλεκτρικό χειριστήριο |
| Δ.Σ. | Διπλό ηλεκτρικό έλεγχο | |
| Ηλεκτρική διεπαφή | N | 1/2 "NPT |
| G | 1/2 γρ. | |
| 14NG | M20*1.5 | |
| Αεροπορική σύνδεση | 14NG | Τύπος σωλήνα 1/4"NPT |
| 14NN | 1/4"NPT τύπου Namur | |
| 38NG | Τύπος σωλήνα 3/8"NPT | |
| 38NN | 3/8"NPT τύπου Namur | |
| 12NG | Τύπος σωλήνα 1/2"NPT | |
| 12NN | 1/2"NPT τύπου Namur | |
| 14GB | Τύπος σωλήνα 1/4G | |
| 14GB | 1/4G τύπου Namur | |
| 38GB | Τύπος σωλήνα 3/8G | |
| 38GB | Τύπος 3/8G Namur | |
| 12 ΓΓ | Τύπος σωλήνα 1/2G | |
| 12GB | 1/2G Τύπος Namur | |
| Τύπος λειτουργίας | 3 | 3 Θέση λιμένα 2 |
| 5 | 5 Θέση λιμένα 2 | |
| 35 | Κέντρο πίεσης 5/3 | |
| 35Ε | 5/3 κέντρο εξάτμισης | |
| 35C | 5/3 Κλειστό κέντρο | |
| Επίπεδο ισχύος | Π | 3.5W |
| Επενδύσεις | <3W | |
| Χειροκίνητος χειριστής | 1 | Χωρίς χειροκίνητη λειτουργία |
| 2 | Με χειροκίνητη λειτουργία | |
| Θερμοκρασία | ΣΤ | [-20°°C~ + 60°C][-20°C~+60°°C] |
| ΑΠ | [-40°C~+60°°C]I-40°C~+60°°C] | |
| Ειδικό | * | Ειδικό κατά παραγγελία |
| ΔΕΣΜΟΥΣΗ | 24VDC 110VDC 24VAC 220VAC |
Οι ειδικές επιλογές είναι διαθέσιμες για τον εξοπλισμό.
Ανατρέξτε στο δελτίο δεδομένων του προϊόντος για λεπτομέρειες.
