Λεπτομέρειες:
|
| Θερμοκρασία: | (-20℃~+60℃) | Επίπεδο ισχύος: | <0,8W |
|---|---|---|---|
| Τύπος λειτουργίας: | 3 Θύρα 2 Θέση | Αέρας σύνδεσης: | Τύπος σωλήνα 1/4G |
| Εγκατάσταση: | Οποιαδήποτε θέση | Μέσα ενημέρωσης: | Air+lnert Gas |
Εισαγωγή:

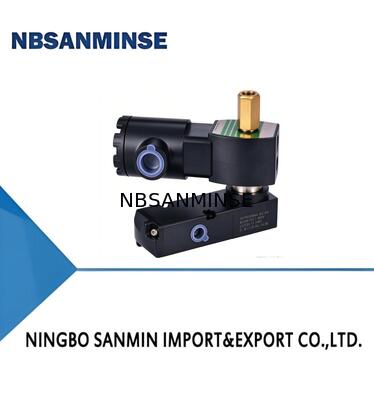

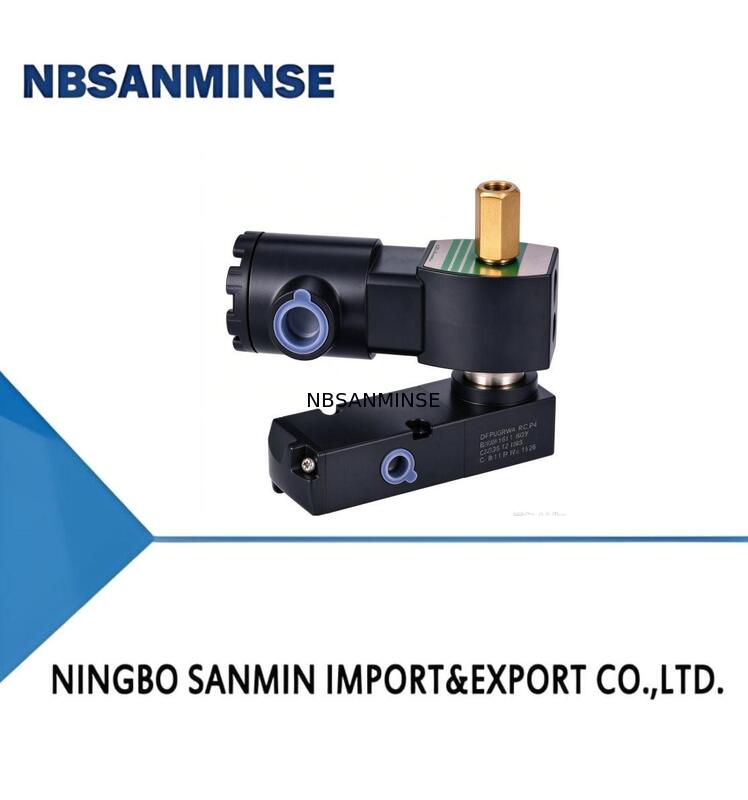

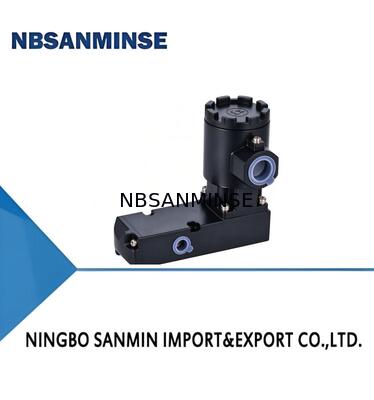

Η σειρά LV600 των ηλεκτρομαγνητικών βαλβίδων είναι κατάλληλη για χρήση σε συνδυασμό με πνευματικές βαλβίδες ελέγχου και εμβολοειδείς ενεργοποιητές στις περισσότερες διαδικασίες παραγωγής. Σε αυτή την περίπτωση, η ηλεκτρομαγνητική βαλβίδα παίζει μόνο βοηθητική λειτουργία, αλλά είναι πολύ σημαντική. Ειδικά στην αλυσίδα παραγωγής, η ηλεκτρομαγνητική βαλβίδα παίζει πολύ σημαντικό ρόλο, όπως η διακοπή της πηγής αερίου ελέγχει την κατάσταση ανοίγματος και κλεισίματος της βαλβίδας διεργασίας. Όταν η ασφάλεια της παραγωγικής διαδικασίας απαιτεί ενέργεια της βαλβίδας, οι περισσότερες από αυτές χρειάζονται έλεγχο από ηλεκτρομαγνητικές βαλβίδες. Χρησιμοποιείται ευρέως στη βιομηχανία πετρελαίου, φυσικού αερίου και χημικών και μπορεί επίσης να καλύψει τις απαιτήσεις εφαρμογής γρήγορης απόκρισης και υψηλής συχνότητας κύκλου ζωής στα συστήματα ελέγχου βιομηχανικού αυτοματισμού.
Χαρακτηριστικά:
Συμμόρφωση με το πρότυπο λειτουργικής ασφάλειας IEC61508, πιστοποιημένο από την TÜV Safety Integrity Level SIL3
Μονές και διπλές ηλεκτρομαγνητικές κατασκευές
Σχεδιασμός στατικής στεγανοποίησης
Πηνίο εγγενώς ασφαλές
Διαθέσιμη χαμηλή κατανάλωση ενέργειας
Ελεύθερη κατεύθυνση για ηλεκτρομαγνητικό χειριστή ή τέσσερις σταθερές κατευθύνσεις
Διαθέσιμοι χειροκίνητοι χειριστές
Διαθέσιμος εξωτερικός/εσωτερικός πιλότος
Συνδέσεις θυρίδων με σπείρωμα και διεπαφή NAMUR
Λειτουργία:
![]()
Τεχνικές Προδιαγραφές
| ΣΤΟΙΧΕΙΟ | ΜΟΝΟ ΠΗΝΙΟ/ΔΙΠΛΟ ΠΗΝΙΟ |
| ΚΑΤΗΓΟΡΙΑ ΠΙΛΟΤΟΥ | Τύπος πιλότου |
| ΜΕΣΟ | Αέρας+Αδρανές Αέριο |
| ΟΝΟΜΑΣΤΙΚΟ ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ | -60℃ ~60℃ |
| ΘΕΡΜΟΚΡΑΣΙΑ ΜΕΣΟΥ | -60℃ ~ 60℃ |
| ΔΙΑΦΟΡΑ ΠΙΕΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ | 0 έως 145 psi (0 έως 10 bar) |
| ΣΥΝΤΕΛΕΣΤΗΣ ΡΟΗΣ | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| ΚΑΤΑΣΚΕΥΗ ΒΑΛΒΙΔΑΣ | Δομή εμβόλου ή δομή μανδύα |
| ΥΛΙΚΟ ΣΩΜΑΤΟΣ | Αλουμίνιο/Ορείχαλκος/Ανοξείδωτος Χάλυβας |
| ΠΕΡΙΒΑΛΛΟΝ ΕΦΑΡΜΟΓΗΣ | Εσωτερικός/Εξωτερικός |
| ΕΓΚΑΤΑΣΤΑΣΗ | Οποιαδήποτε Θέση |
| ΒΑΘΜΟΛΟΓΙΑ IP | IP65 |
| ΧΕΙΡΟΚΙΝΗΤΟΣ ΧΕΙΡΙΣΤΗΣ | Περιλαμβάνεται εξ ορισμού |
Ηλεκτρομαγνητικοί χειριστές
| ΚΑΤΑΝΑΛΩΣΗ ΙΣΧΥΟΣ WATT | DC WATTS | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| ΣΕΙΡΑ ΠΡΟΪΟΝΤΟΣ | LV600 | ΣΕΙΡΑ LV600 |
| Μορφή και υλικό σώματος βαλβίδας | PBA | Υλικό κράματος αλουμινίου τύπου πιλότου |
| PBS | Υλικό ανοξείδωτου χάλυβα τύπου πιλότου | |
| ΚΑΤΗΓΟΡΙΑ ΠΗΝΙΟΥ | PSFBA | Κουτί σύνδεσης από κράμα αλουμινίου με στεγανοποίηση με χύτευση |
| PSFBS | Κουτί σύνδεσης από ανοξείδωτο χάλυβα με στεγανοποίηση με χύτευση | |
| FBA | Αντιεκρηκτικό αλουμίνιο | |
| FBS | Αντιεκρηκτικός ανοξείδωτος χάλυβας | |
| Λειτουργία ελέγχου | SC | Μονός ηλεκτρικός έλεγχος |
| DC | Διπλός ηλεκτρικός έλεγχος | |
| Ηλεκτρική διεπαφή | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| Σύνδεση αέρα | 14NG | τύπος σωλήνα 1/4NPT |
| 14NB | τύπος Namur 1/4NPT | |
| 38NG | τύπος σωλήνα 3/8NPT | |
| 38NB | τύπος Namur 3/8NPT | |
| 12NG | τύπος σωλήνα 1/2NPT | |
| 12NB | τύπος Namur 1/2NPT | |
| 14G | τύπος σωλήνα 1/4G | |
| 14GB | τύπος Namur 1/4G | |
| 38G | τύπος σωλήνα 3/8G | |
| 38GB | τύπος Namur 3/8G | |
| 12G | τύπος σωλήνα 1/2G | |
| 12GB | τύπος Namur 1/2G | |
| Τύπος λειτουργίας | 3 | 3 Θύρες 2 Θέσεις |
| 5 | 5 Θύρες 2 Θέσεις | |
| 35P | κεντρική πίεση 5/3 | |
| 35C | κλειστό κέντρο 5/3 | |
| 35E | κέντρο εξαερισμού 5/3 | |
| Επίπεδο ισχύος | P | <0.8W |
| LP | <3W | |
| Χειροκίνητος χειριστής | 1 | Χωρίς χειροκίνητη λειτουργία |
| 2 | Με χειροκίνητη λειτουργία | |
| Θερμοκρασία | ST | (-20℃~+60℃) |
| OL | (- 40°℃~+60℃) | |
| Ειδικό | * | Ειδικό κατόπιν αιτήματος |
| ΤΑΣΗ | 24VDC |
Ειδικές επιλογές είναι διαθέσιμες κατόπιν συνεννόησης με τον εξοπλισμό.
Ανατρέξτε στο φύλλο δεδομένων του προϊόντος για λεπτομέρειες.
