Λεπτομέρειες:
|
| Περιβάλλον εφαρμογής: | Εσωτερική/Εξωτερική | Εγκατάσταση: | Οποιαδήποτε θέση |
|---|---|---|---|
| IP βαθμολογία: | IP65 | Λειτουργία ελέγχου: | Μονό πηνίο |
| Τύπος λειτουργίας: | 5/3 κλειστό κέντρο | Δυναμικό: | 24VAC |
Εισαγωγή:

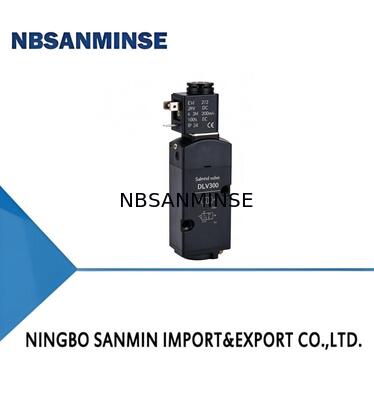

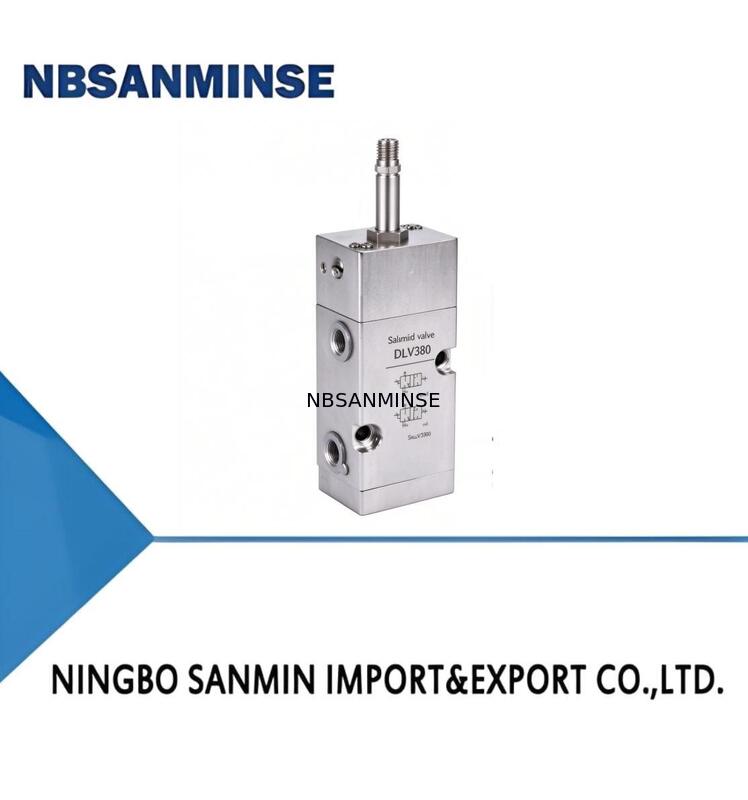

Η συσσωρευτική βαλβίδα της σειράς LV600 είναι κατάλληλη για χρήση σε συνδυασμό με την πνευματική βαλβίδα ελέγχου και τον ενεργοποιητή του έμβολο στο μεγαλύτερο μέρος της παραγωγής.η σόλενοειδής βαλβίδα παίζει μόνο βοηθητική λειτουργίαΙδιαίτερα στην αλυσίδα παραγωγής, η σόλενοειδή βαλβίδα παίζει πολύ σημαντικό ρόλο.όπως η πηγή αερίου ελέγχει αποτελεσματικά την κατάσταση ανοίγματος και κλεισίματος της βαλβίδας διαδικασίαςΌταν η ασφάλεια της παραγωγής της διαδικασίας απαιτεί τη δράση βαλβίδων, οι περισσότερες από αυτές πρέπει να ελέγχονται από βαλβίδες ηλεκτροσόκ.η βιομηχανία φυσικού αερίου και χημικής και μπορεί επίσης να ανταποκριθεί στις απαιτήσεις εφαρμογής της ταχείας απόκρισης και της ζωής χρήσης υψηλής συχνότητας σε συστήματα ελέγχου βιομηχανικής αυτοματισμού.
Χαρακτηριστικά:
Συμμόρφωση με το πρότυπο λειτουργικής ασφάλειας IEC61508, πιστοποιημένο από την TÜV, επίπεδο ακεραιότητας ασφάλειας SIL3
Σχεδιασμός στατικής σφράγισης
Ελεύθερη κατεύθυνση για τον χειριστή ηλεκτροσόκ ή τέσσερις σταθερές κατευθύνσεις
Διαθέσιμο χειροκίνητο χειριστήριο
Ασφαλής από έκρηξη Ασφαλής από έκρηξη χειριστής
Διαθέσιμος εξωτερικός/εσωτερικός πιλότος
Συνδέσεις ενδιάμεσων θύρων και διεπαφή NAMUR
Λειτουργία:
![]()
Τεχνικές προδιαγραφές:
| Τμήμα | Ενιαίο ηλεκτρονικό έλεγχο/διπλό ηλεκτρονικό έλεγχο |
| ΚΑΤΑΓΟΡΙΑ ΠΙΛΟΤΗ | Τύπος πιλότου |
| ΜΕΔΙΑ | Αέρος/Ανερό αέριο |
| ΑΡΧΗ ΤΗΣ ΤΗΜΕΡΑΤΟΡΙΑΣ | -60°C~ 60°C |
| ΘΕΡΜΟΤΗΤΑ ΜΕΤΙΑΣ | - 60°C~60°C |
| ΔΕΣΜΟΣ ΕΠΙΧΡΗΜΑΤΙΚΗΣ ΠΡΕΣΩΣΗΣ | 29 έως 145 psi ((2,0 έως 10 bar) |
| ΔΕΣΤΕΣ ΑΠΟΤΕΛΕΣ | 1.11Cv(1.06Kv) m3/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv) m3/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv) m3/h15.92Kw/m-in1/4 3.85Cv(3.30Kv) m3/h55.00Kw/m-in1/2" |
| ΔΙΚΑΛΗΣΗ ΚΑΛΥΠΟΥ | Δομή σπόου ή δομή σακούλας |
| Υλικό σώματος | Αλουμίνιο/Ατσάλι |
| ΕΠΙΧΡΗΜΑΤΙΚΟ περιβάλλον | Εντός/εξωτερικά |
| Εγκατάσταση | Οποιαδήποτε θέση |
| ΔΙΚΑΛΙΣΜΟΣ IP | IP65 |
| ΠΡΟΒΛΗΣΗ ΠΡΟΒΛΗΣΗ Εγκρίσεις | Ex db IIC T6Gb Ex μ μ β IIIC T80°C |
Ενεργοποιούμενοι με σόλενοειδή:
| ΚΛΑΣΙΑ ΑΙΣΟΛΑΣΗΣ | ΔΙΚΑΛΗΣΗ ΤΗΣ ΠΡΟΣΟΧΗΣ ΤΗΣ ΔΙΚΑΛΗΣ ΤΗΣ ΠΡΟΣΟΧΗΣ | |
| Συνεχή ισχύς WATTS | ΔΩ | |
| (VA) VA HOLDING | ||
| F | 3 έως 6,5W | 2.5 ~ 6.5W |
| Τυποποιημένη τάση | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
Ειδικότερα, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για τη μέτρηση της ισχύος των συστημάτων.
| ΑΡΘΡΟΣ ΤΟΥ ΠΡΟΔΟΤΟΥ | LV600 | ΣΕΡΙΑ LV600 |
| Σχήμα και υλικό σώματος βαλβίδας | ΠΒΑ | Υλικό από κράμα αλουμινίου πιλοτικού τύπου |
| PBS | Πιλοτικός τύπος υλικού από ανοξείδωτο χάλυβα | |
| ΚΑΤΑΓΟΡΙΑ ΚΟΥΛΙΟΥ | NFC | Στρογγυλοειδή με τερματικό κουτί |
| Τρόπος ελέγχου | SC | Μία σπείρα |
| Δ.Σ. | Δύο σπείρες | |
| Αεροπορική σύνδεση | 14NG | Τύπος σωλήνα 1/4NPT |
| 14NB | 1/4NPT Τύπος Namur | |
| 38NG | Τύπος σωλήνα 3/8NPT | |
| 38NB | 3/8NPT Τύπος Namur | |
| 12NG | Τύπος σωλήνα 1/2NPT | |
| 12NB | 1/2NPT Τύπος Namur | |
| 14G | Τύπος σωλήνα 1/4G | |
| 14GB | 1/4G τύπου Namur | |
| 38G | Τύπος σωλήνα 3/8G | |
| 38GB | Τύπος 3/8G Namur | |
| 12G | Τύπος σωλήνα 1/2G | |
| 12GB | 1/2G Τύπος Namur | |
| 12Β | 1/2G Τύπος Namur | |
| Προσαρμόσιμα νήματα | ||
| Τύπος λειτουργίας | 3 | 3 Θέση λιμένα 2 |
| 5 | 5 Θέση λιμένα 2 | |
| 35P | Κέντρο πίεσης 5/3 | |
| 35C | 5/3 Κλειστό κέντρο | |
| 35Ε | 5/3 κέντρο εξάτμισης | |
| Χειροκίνητος χειριστής | 1 | Χωρίς χειροκίνητη λειτουργία |
| 2 | Με χειροκίνητη λειτουργία | |
| Θερμοκρασία | ΣΤ | (- 20°C~+60°C) |
| ΑΠ | (- 40°C έως + 60°C) | |
| Ειδικό | * | Ειδικό κατά παραγγελία |
| ΔΕΣΜΟΥΣΗ | 24VDC 110VDC 24VAC 220VAC |
Οι ειδικές επιλογές είναι διαθέσιμες για τον εξοπλισμό.
Ανατρέξτε στο δελτίο δεδομένων του προϊόντος για λεπτομέρειες.
