Λεπτομέρειες:
|
| Δυναμικό: | 24 VDC | Επίπεδο ισχύος: | 3,5W~6W |
|---|---|---|---|
| Τύπος λειτουργίας: | 5/3 κέντρο εξάτμισης | Αέρας σύνδεσης: | Τύπος σωλήνα 3/8G |
| Εγκατάσταση: | Οποιαδήποτε θέση | Μέσα ενημέρωσης: | Αέρας/Αέριο αερίου |
Παρουσιάζω:

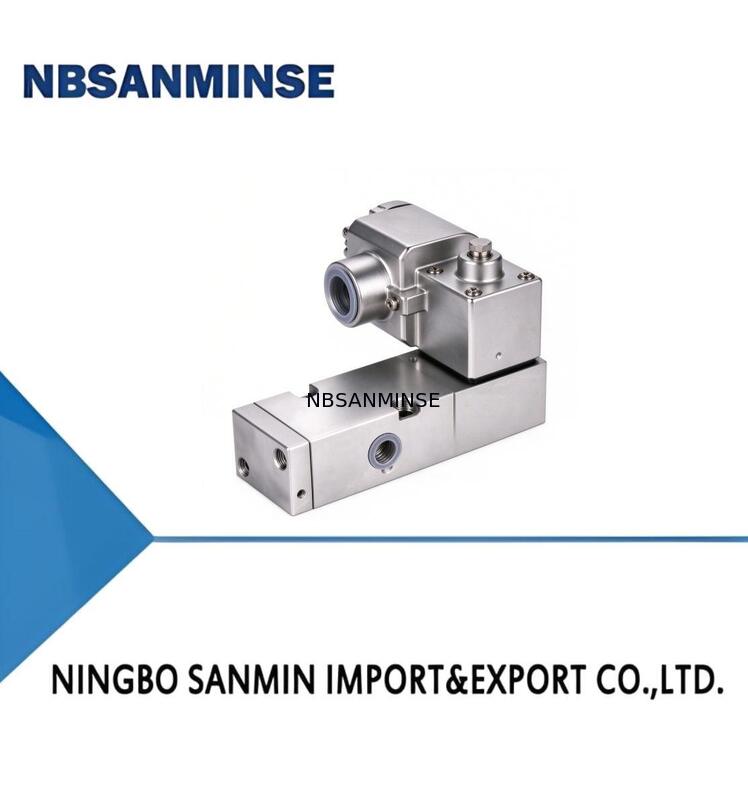

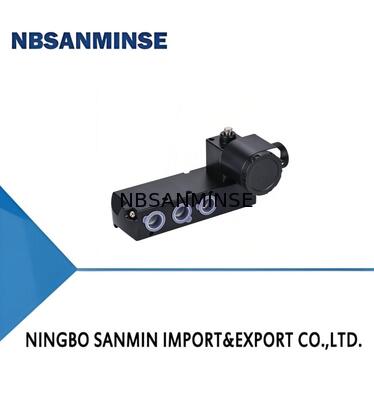

Η ηλεκτρομαγνητική βαλβίδα σειράς LV600, η ηλεκτρομαγνητική βαλβίδα είναι κατάλληλες για χρήση σε συνδυασμό με πνευματική βαλβίδα ελέγχου και ενεργοποιητή εμβόλου στο μεγαλύτερο μέρος της παραγωγής διεργασιών. Σε αυτήν την περίπτωση, η ηλεκτρομαγνητική βαλβίδα παίζει μόνο μια βοηθητική λειτουργία, αλλά είναι πολύ σημαντική. Ειδικά στην αλυσίδα παραγωγής διεργασιών, η ηλεκτρομαγνητική βαλβίδα παίζει πολύ σημαντικό ρόλο. Όπως όταν η πηγή αερίου αποτυγχάνει, όταν η ασφάλεια παραγωγής της διαδικασίας απαιτεί τη δράση της βαλβίδας, οι περισσότερες από αυτές πρέπει να ελέγχονται από ηλεκτρομαγνητικές βαλβίδες. Χρησιμοποιείται ευρέως στη βιομηχανία πετρελαίου, φυσικού αερίου και χημικών και μπορεί επίσης να καλύψει τις απαιτήσεις εφαρμογής γρήγορης απόκρισης και διάρκεια ζωής υψηλής συχνότητας σε συστήματα ελέγχου βιομηχανικού αυτοματισμού.
Χαρακτηριστικά:
Συμμόρφωση με λειτουργικό πρότυπο ασφάλειας IEC61508, πιστοποιημένο TÜV Επίπεδο ακεραιότητας ασφαλείας SIL3
Μονές και διπλές ηλεκτρομαγνητικές κατασκευές
Σχεδιασμός στατικής στεγανοποίησης
Αντιεκρηκτική Πιστοποίηση Ex d
Διαθέσιμη χαμηλή κατανάλωση ενέργειας
Ελεύθερη κατεύθυνση για χειριστή ηλεκτρομαγνητικής βαλβίδας ή τέσσερις σταθερές κατευθύνσεις
Χειροκίνητοι χειριστές διαθέσιμοι
Διατίθεται εξωτερικός/εσωτερικός πιλότος
Συνδέσεις θύρας με σπείρωμα και διεπαφή NAMUR
Λειτουργία:
![]()
Τεχνικές προδιαγραφές:
| ΕΙΔΟΣ | Ενιαίος ηλεκτρονικός έλεγχος/διπλός ηλεκτρονικός έλεγχος |
| ΚΑΤΗΓΟΡΙΑ ΠΙΛΟΤΩΝ | Τύπος πιλότου |
| ΜΕΣΑ ΕΝΗΜΕΡΩΣΗΣ | Αέρας/Αέριο αερίου |
| ΕΥΡΕΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ | -60℃ ~ 60℃ |
| ΘΕΡΜΟΚΡΑΣΙΑ ΜΕΣΩΝ | -60℃~60℃ |
| ΔΙΑΦΟΡΙΚΗ ΠΙΕΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ | 29 έως 145 psi (2,0 έως 10 bar) |
| ΣΥΝΤΕΛΕΣΤΗΣ ΡΟΗΣ | 1,11Cv(1,06Kv)m³/h15,92Kw/m-in1/4" 3,85Cv(3,30Kv)m³/h55,00Kw/m-in1/2" 1,11Cv(1,06Kv)m³/h15,92Kw/m-in1/4" 3,85Cv(3,30Kv)m³/h55,00Kw/m-in1/2" |
| ΚΑΤΑΣΚΕΥΗ ΒΑΛΒΙΔΩΝ | Δομή καρουλιού ή δομή μπουφάν |
| ΥΛΙΚΟ ΣΩΜΑΤΟΣ | Αλουμίνιο/Ανοξείδωτο ατσάλι |
| ΠΕΡΙΒΑΛΛΟΝ ΕΦΑΡΜΟΓΗΣ | Εσωτερική/Εξωτερική |
| ΕΓΚΑΤΑΣΤΑΣΗ | Οποιαδήποτε Θέση |
| ΠΕΡΙΓΡΑΦΗ IP | IP65 |
| ΕΓΚΡΙΣΕΙΣ ΑΠΟΔΕΙΞΗΣ ΕΚΡΗΞΗΣ |
Χειριστές ηλεκτρομαγνητικής βαλβίδας:
| ΚΑΤΗΓΟΡΙΑ ΜΟΝΩΣΗΣ | ΚΑΤΑΝΑΛΩΣΗ ΙΣΧΥΟΣ WATT | |
| DC WATTS | AC WATTS | |
| (VA) VA HOLDING | ||
| φά | 3~6,5W | 2,5~6,5W |
| Τυπική τάση | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| ΣΕΙΡΑ ΠΡΟΪΟΝΤΩΝ | LV600 | ΣΕΙΡΑ LV600 |
| Μορφή και υλικό σώματος βαλβίδας | DFDA | Κράμα αλουμινίου με αντιεκρηκτική προστασία διπλού θαλάμου |
| DFDS | Ανοξείδωτο ατσάλι με αντιεκρηκτική προστασία διπλού θαλάμου | |
| ΚΑΤΗΓΟΡΙΑ ΠΕΡΝΟΥΣ | FDA | Αντιεκρηκτικό κράμα αλουμινίου |
| FDS | Αντιεκρηκτικό ανοξείδωτο ατσάλι | |
| Λειτουργία ελέγχου | SC | Ενιαίος ηλεκτρικός έλεγχος |
| DC | Διπλός ηλεκτρικός έλεγχος | |
| Ηλεκτρική διεπαφή | Ν | 1/2" NPT |
| σολ | G1/2 | |
| Μ | Μ20×1,5 | |
| Σύνδεση αέρα | 14 NG | Τύπος σωλήνα 1/4NPT |
| 12 NG | Τύπος σωλήνα 1/2 NPT | |
| 38 NG | Τύπος σωλήνα 3/8 NPT | |
| 14G | Τύπος σωλήνα 1/4G | |
| 12G | Τύπος σωλήνα 1/2G | |
| 38G | Τύπος σωλήνα 3/8G | |
| 14 NB | Τύπος Namur 1/4NPT | |
| 14 GB | Τύπος Namur 1/4G | |
| 12 NB | Τύπος Namur 1/2NPT | |
| 12 GB | Τύπος Namur 1/2G | |
| 38 NB | Τύπος Namur 3/8NPT | |
| 38 GB | Τύπος Namur 3/8G | |
| Τύπος λειτουργίας | 3 | 3 Θύρα 2 Θέση |
| 5 | 5 Θύρα 2 Θέση | |
| 35Ρ | Κέντρο πίεσης 5/3 | |
| 35C | 5/3 κλειστό κέντρο | |
| 35Ε | 5/3 κέντρο εξάτμισης | |
| Επίπεδο ισχύος | Π | 3,5W~6W |
| LP | <3W | |
| Χειροκίνητος χειριστής | Π | Χωρίς χειροκίνητη λειτουργία |
| Θερμοκρασία | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Ειδικός | * | Ειδικό κατόπιν αιτήματος |
| ΔΥΝΑΜΙΚΟ | 24 VDC 110 VDC 220 VAC |
Διατίθενται ειδικές επιλογές στον εξοπλισμό.
Ανατρέξτε στο φύλλο δεδομένων του προϊόντος για λεπτομέρειες.
