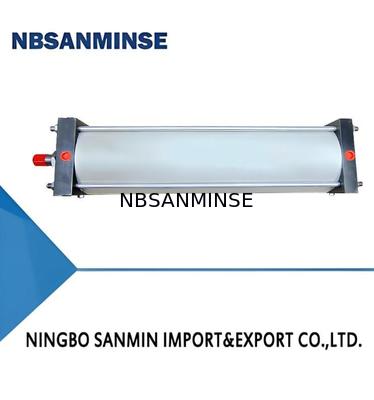

10A-2 Πνευματικός Κύλινδρος Αέρα ISO Bore Φ125, Φ160, Φ200, Φ250 Βαρύς Μεγάλος Κύλινδρος

Ι. Χαρακτηριστικά

1. Οι διαστάσεις εγκατάστασης συμμορφώνονται με το ISO (Διεθνές Πρότυπο).
2. Η λιπαντική λειτουργία χωρίς λάδι (προαιρετική λιπαντική λειτουργία με λάδι) αποτρέπει τη μόλυνση με λάδι-αέριο και μπορεί να παραλείψει το λιπαντικό ομίχλης.
3. Τα κύρια μέρη είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα άνθρακα, ανθεκτικό και ανθεκτικό, κατάλληλο για εργασία σε δύσκολες συνθήκες.

ΙΙ. Γραφικά σύμβολα και εμφάνιση

III. Πρότυπο

IV. Βασικές τεχνικές παραμέτρους

1. Διάτρηση κυλίνδρου: Φ125, Φ160, Φ200, Φ250 (mm)
2. Στροφή μαξιλαριού: 20, 23, 23, 25 (mm)
3. Μέγιστη κίνηση: 2000 mm
4. Περιοχή λειτουργικής πίεσης: 1~10bar
5. Πίεση ασφαλείας: 15bar
6. Περιοχή ταχύτητας λειτουργίας: 50~700mm/s
7. Περιοχή θερμοκρασίας λειτουργίας: -25 ~ +80°C (υπό συνθήκες μη κατάψυξης)
8. Εργασιακό μέσο: Καθαρισμένος συμπιεσμένος αέρας
9. Λεπτοποίηση: Δεν απαιτείται (Λεπτοποιημένη με λάδι προαιρετική)

V. Σχέδιο και διαστάσεις εγκατάστασης

1. Βασικός τύπος (τύπος SD) ISO

VI. Περιγραφή και διαστάσεις των εξαρτημάτων των τερμάτων των ράβδων

• Τύπος Τ (απομονωμένη ράβδος σύνδεσης)
•
• Τύπος Y (Φαρακοειδής ράβδος σύνδεσης με καρφίτσα)
•
•
