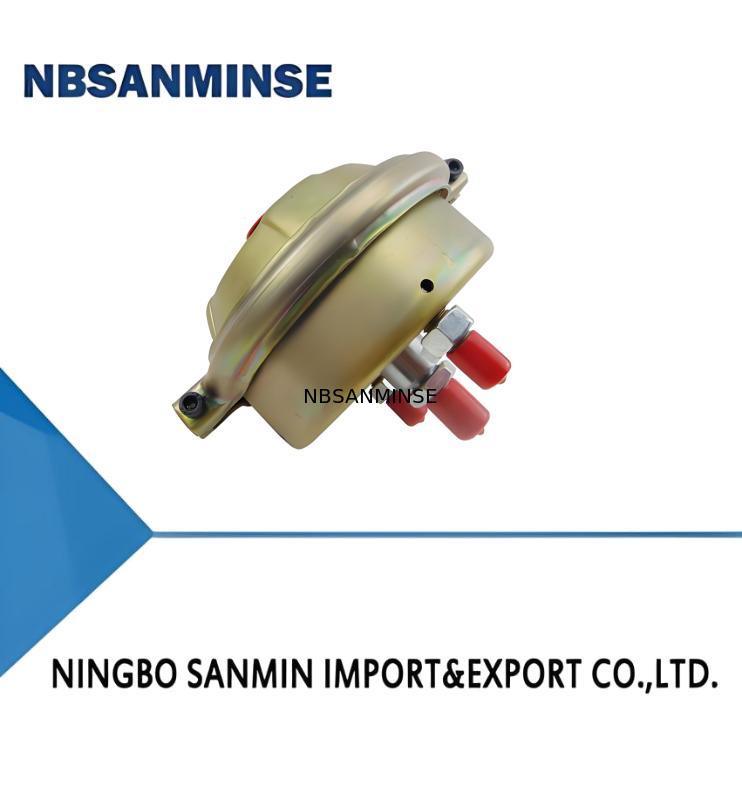

QGV(D) Διαφράγμα Αεροκύλινδρο Πνευματικό μικρό κύλινδρο ελαφρύ και συμπαγές

Μεγάλες Εικόνας : QGV(D) Διαφράγμα Αεροκύλινδρο Πνευματικό μικρό κύλινδρο ελαφρύ και συμπαγές

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	NBSANMINSE
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	QGV(D)

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10 ΤΕΜ
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Κουτί
Χρόνος παράδοσης:	5-30 ημέρες
Όροι πληρωμής:	L/C,T/T
Δυνατότητα προσφοράς:	10000 τεμ

Επικοινωνία

QGV(D) Διαφράγμα Αεροκύλινδρο Πνευματικό μικρό κύλινδρο ελαφρύ και συμπαγές

περιγραφή

Εγκεφαλικό Εργασίας:	45 mm)	Πίεση εργασίας:	1-6,3 (μπαρ)
Πίεση απόδειξης:	9,54 (bar)	Διάμετρος ράβδων εμβόλων:	32 (mm)
Θερμοκρασία λειτουργίας:	-25 ～+80 (℃)	Υλικό:	Ατσάλι
Επισημαίνω:	Πνευματικό κύλινδρο αέρα 45 mm με ροπή εργασίας , 1-6 , 3bar Εργασιακή πίεση Διοδηγούμενος πνευματικός κύλινδρος

Ι. Χαρακτηριστικά

1Είναι ένα καινοτόμο προϊόν της εταιρείας μας, κατάλληλο για βραχυχρόνιες περιπτώσεις.

2Έχει καλή απόδοση σφράγισης και δεν είναι εύκολο να διαρρεύσει.

3Έχει απλή και συμπαγή δομή, μικρό όγκο και ελαφρύ βάρος.

4Δεν υπάρχουν φθαρμένα μέρη και η συντήρηση είναι βολική.

ΙΙ. Γραφικά σύμβολα

QGV(D) Διαφράγμα Αεροκύλινδρο Πνευματικό μικρό κύλινδρο ελαφρύ και συμπαγές 0

III. Πρότυπο

IV. Βασικές τεχνικές παραμέτρους

Αντίστοιχη διάμετρος τρύπωσης (mm)		140	160
Διάμετρος ράβδου έλξης (mm)		32	32
Εργασιακή στροφή ((mm)		45	50
Εργασιακή πίεση (bar)		1 έως 6.3
Πίεση απόδειξης (bar)		9.54
Περιοχή λειτουργικής θερμοκρασίας ((°C)		-25+80 (σε συνθήκες μη κατάψυξης)
Εργασιακό μέσο		Καθαρισμένος συμπιεσμένος αέρας με λάδι
Τροφή κυλίνδρου (P=5bar)	Αρχή εγκεφαλικού επεισοδίου	7716	9810
	Τέλος εγκεφαλικού επεισοδίου	5648	7198
Δύναμη αρχικής αντίδρασης άνοιξης		84.4	120
Τελευταία δύναμη αντίδρασης άνοιξης		180	230

V. Σχέδιο και διαστάσεις εγκατάστασης

QGV(D) Διαφράγμα Αεροκύλινδρο Πνευματικό μικρό κύλινδρο ελαφρύ και συμπαγές 1

Πίνακας διαστάσεων (μονάδα: mm)

QGV(D) Διαφράγμα Αεροκύλινδρο Πνευματικό μικρό κύλινδρο ελαφρύ και συμπαγές 2

Σημείωση: Μέγιστη στροφή = Στροφή λειτουργίας ÷ 0.8
