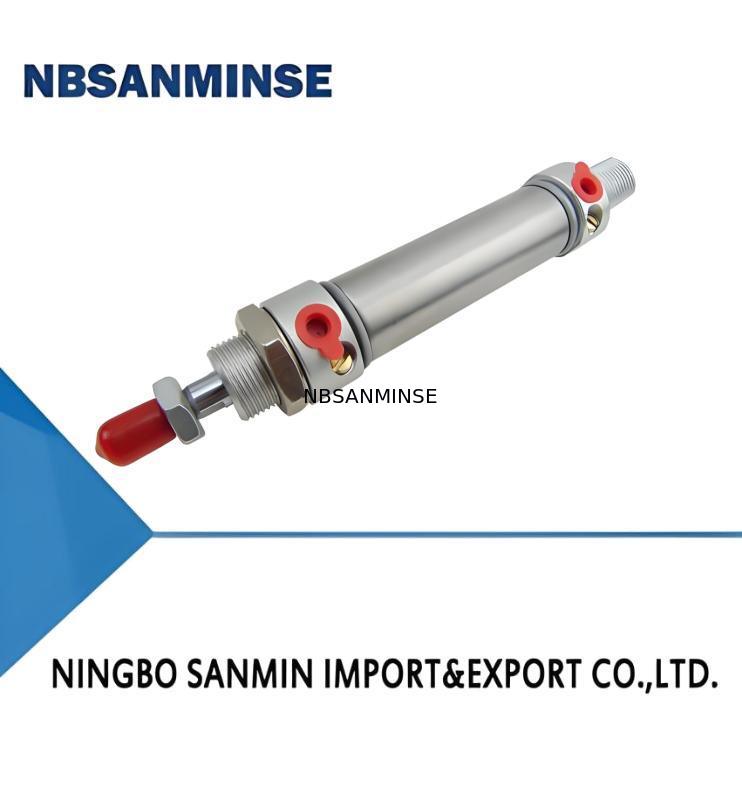

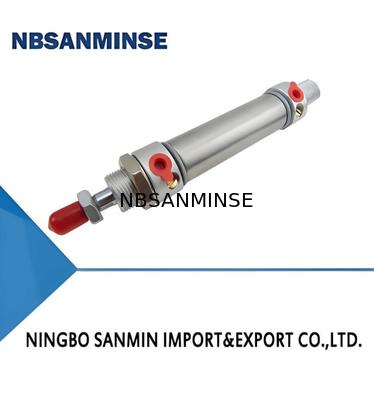

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar
10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar

Μεγάλες Εικόνας :  10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NBSANMINSE
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: 10Y-3
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10 ΤΕΜ
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Κουτί
Χρόνος παράδοσης: 5-30 ημέρες
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 10000 τεμ
Επικοινωνία

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar

περιγραφή
Πίεση απόδειξης: 15 (μπαρ) Φόρμα αντικραδασμικής προστασίας: μαξιλάρι μαξιλαριών
Κράτημα τρέχων: AC220V,50Hz:0,015A Θερμοκρασία λειτουργίας: -25 ～ +80 (℃)
Εφοδιασμός με πετρέλαιο: Εφοδιασμός με πετρέλαιο Υλικό: SS316 SS304
Επισημαίνω:

10Y-3 Πνευματικό κύλινδρο αέρα

,

Αεροκύλινδρο 15 βαρών υπό πίεση

,

Πνευματικός κύλινδρος με μαξιλαροπέταλο

Ι. Χαρακτηριστικά:

1.Συμπλέκτης κυλίνδρων από ανοξείδωτο χάλυβα, με τερματικά καπάκια συνδεδεμένα με νέα διαδικασία νίβωσης, με μικρές αξονικές διαστάσεις, ελαφρύ βάρος και κομψή εμφάνιση.

2Καλές επιδόσεις, υψηλή αξιοπιστία και ισχυρή αντοχή στη διάβρωση.

3.Απαλλαγή από λάδι (διατίθενται επίσης λιπαντικά με λάδι), αποφεύγοντας τη ρύπανση από λάδια και αέρια, και μπορεί να παραλείψει το λιπαντικό ομίχλης.

4.Τα δύο άκρα υιοθετούν ρυθμιζόμενη ταχύτητα πνευματική δομή μαλαίωσης, κατάλληλη για περιπτώσεις που απαιτούν μεγάλη μαλαίωση.

ΙΙ. Πρότυπο

Τύπος πρότυπο

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar 0

Με τύπο διακόπτη

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar 1

Με τύπο βαλβίδας

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar 2

Με τύπου βαλβίδας και διακόπτη

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar 3

①  Μοντέλο κυλίνδρου Βλέπε πίνακα επιδόσεων κυλίνδρων για λεπτομέρειες
② Τύπος εγκατάστασης Βλέπε το διάγραμμα στην επόμενη σελίδα για λεπτομέρειες
⑤ Τύπος πίσω κάλυψης Βλέπε το διάγραμμα στην επόμενη σελίδα για λεπτομέρειες
Κωδικός S Π Κ
 Ονομασία Βασικός τύπος Αξιακή θύρα FD-13RV
⑥ Τρόπος λειτουργίας βαλβίδας Α: Τύπος πίεσης όταν ενεργοποιείται
Β: Τύπος τράβηξης όταν ενεργοποιείται
⑦ Ενεργειακή τάση βαλβίδας 5Διάταξη 2: AC220V 50HZ
8:DC24V
⑧ Τύπος διακόπτη Βλέπε πίνακα επιδόσεων διακόπτη για λεπτομέρειες
Κωδικός Κ H
 Ονομασία FD-03R FD-13RV
⑨ Αριθμός διακόπτες
⑩ Συσκευές σύνδεσης άκρου ράβδου Βλέπε διάγραμμα 10Y-1 για λεπτομέρειες

ΙΙΙ. Γραφικά σύμβολα και εμφάνιση

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar 4

IV. Βασικές τεχνικές παραμέτρους
1.Οι κύριες τεχνικές παραμέτρους του κυλίνδρου
Ποικιλία Τύπος πρότυπο Τύπος εξοπλισμένος με διακόπτη Τύπος με δίχτυα Τύπος που είναι εξοπλισμένος με πλέγματα και διακόπτες
Σχήμα 10Y-3 10Y-3R 10Y-3V 10Y-3K
Διάτρηση κυλίνδρου (mm) Φ25,Φ32,Φ40,Φ50
Μέγιστη στροφή (mm) Φ25:400Φ32:500Φ40:600Φ50:800
Ελάχιστη στροφή (mm) Απεριόριστος 37  Απεριόριστος 37
Περιοχή λειτουργικής πίεσης (βάρια) 0.5·10 1.5·10
Αντίσταση πίεσης (βάρια) 15
Περιοχή ταχύτητας λειτουργίας (mm/s) 50 ¢ 700 50 ¢ 500
Περιοχή θερμοκρασίας λειτουργίας (°C) -25 ~ +80 (σε συνθήκες μη κατάψυξης)
Μέσο λειτουργίας Ξηρός και καθαρός συμπιεσμένος αέρας
Τύπος μαξιλαριού Προσαρμόσιμο μαξιλάρι αέρα

2Κύρια τεχνικές παραμέτρους του διακόπτη

Παράμετρος 2/5 Οδική βαλβίδα κατεύθυνσης που λειτουργεί με μονομετρικό ηλεκτροσόκ
Ποικιλία Α: Τύπος πίεσης όταν ενεργοποιείται Β: Τύπος τράβηξης όταν ενεργοποιείται
Διορισμένη τάση Δύναμη εκπομπής:
Επιτρεπόμενη διακύμανση τάσης ± 10%
ρεύμα εκκίνησης AC220V,50Hz·0.028Α
Τρέχων διατήρησης AC220V,50Hz:0.015Α·DC24V:0.09Α
Κατανάλωση ενέργειας AC220V,50Hz:1.8W
DC24V:2.2W
Τάξη μόνωσης Β
Περιοχή λειτουργικής πίεσης  1.5·10bar

V. Σχέδιο και διαστάσεις εγκατάστασης

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar 5

10Y-3 Κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη 10bar 6

Σημείωση:
1Οι διαστάσεις των εξαρτημάτων κυλίνδρων για τους κυλίνδρους της σειράς 10Y-3 είναι οι ίδιες με εκείνες των κυλίνδρων 10Y-1 με Φ25·Φ50.κατά τον υπολογισμό των διαστάσεων εγκατάστασης των κυλίνδρων 10Y-3, μπορούν να υπολογιστούν με βάση τον παρόντα πίνακα και τον πίνακα διαστάσεων των εξαρτημάτων κυλίνδρων για τη σειρά 10Y-1.

2Παρακαλείσθε να ανατρέξετε στα έντυπα εγκατάστασης και στα έντυπα σύνδεσης άκρων ράβδου της σειράς 10Y-1 για τα έντυπα εγκατάστασης και τα έντυπα σύνδεσης άκρων ράβδου της σειράς 10Y-3 με Φ25 Φ40.
