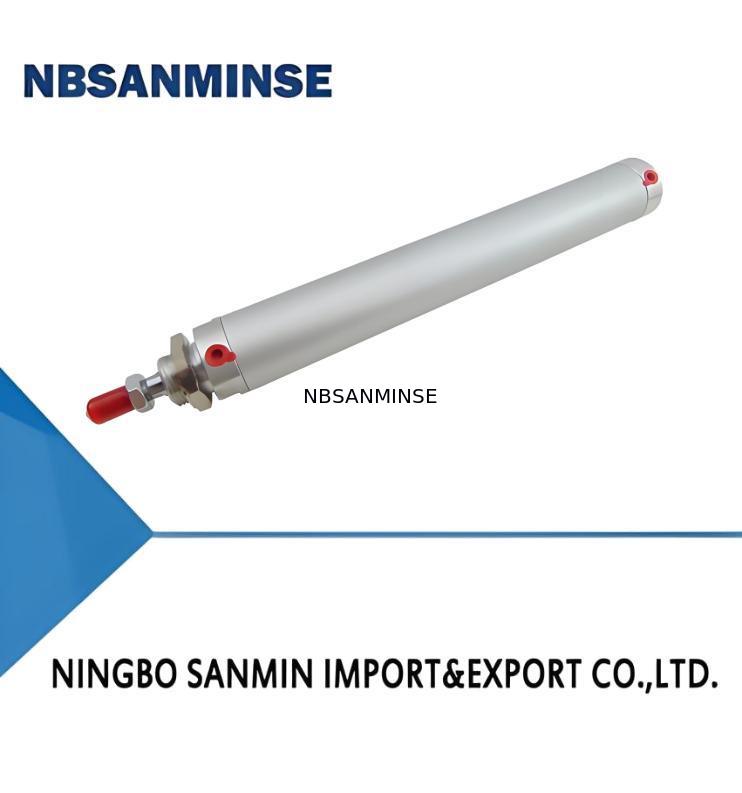

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής
10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής

Μεγάλες Εικόνας :  10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NBSANMINSE
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: 10Y-2
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10 ΤΕΜ
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Κουτί
Χρόνος παράδοσης: 5-30 ημέρες
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 10000 τεμ
Επικοινωνία

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής

περιγραφή
Μοντέλο: 10Y-2 Πίεση απόδειξης: 15 (μπαρ)
Φόρμα αντικραδασμικής προστασίας: μαξιλάρι μαξιλαριών Τρέχον εκκίνησης: AC220V
Θερμοκρασία λειτουργίας: -25℃ +80℃ Υλικό:: αλουμίνιο
Επισημαίνω:

10Y-1 Πνευματικό κύλινδρο αέρα

,

Αεροκύλινδρο 15 βαρών υπό πίεση

,

Πνευματικός κύλινδρος με μαξιλαροπέταλο

Ι. Χαρακτηριστικά:

1Τα εξαρτήματα είναι κατασκευασμένα από κράμα αλουμινίου, με ελαφρύ βάρος και μικρό όγκο.

2Οι διαστάσεις εγκατάστασης συμμορφώνονται με το ISO (Διεθνές Πρότυπο).

3.Απαλλαγή από λάδι (διατίθενται επίσης λιπαντικά με λάδι), αποφεύγοντας τη ρύπανση από λάδια και αέρια, και μπορεί να παραλείψει το λιπαντικό ομίχλης.

4Υπάρχουν πολλές ποικιλίες και προδιαγραφές, και διαθέσιμα είναι συνδυασμένα κύλινδροι με διακόπτες και βαλβίδες.

εξοικονόμηση χρόνου σύνδεσης σωλήνων και ευκολία συντήρησης και λειτουργίας.

ΙΙ. Γραφικά σύμβολα και εμφάνιση

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής 0

III. Πρότυπο

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής 1

①  Μοντέλο κυλίνδρου Βλέπε πίνακα επιδόσεων κυλίνδρων για λεπτομέρειες
② Τύπος εγκατάστασης Βλέπε το διάγραμμα στην επόμενη σελίδα για λεπτομέρειες
⑤ Τύπος πίσω κάλυψης Βλέπε το διάγραμμα στην επόμενη σελίδα για λεπτομέρειες
Κωδικός S Π Κ
 Ονομασία Βασικός τύπος Αξιακή θύρα FD-13RV
⑥ Τρόπος λειτουργίας βαλβίδας Α: Τύπος πίεσης όταν ενεργοποιείται
Β: Τύπος τράβηξης όταν ενεργοποιείται
⑦ Ενεργειακή τάση βαλβίδας 5Διάταξη 2: AC220V 50HZ
8:DC24V
⑧ Τύπος διακόπτη Βλέπε πίνακα επιδόσεων διακόπτη για λεπτομέρειες
Κωδικός Κ H
 Ονομασία FD-03R FD-13RV
⑨ Αριθμός διακόπτες
⑩ Συσκευές σύνδεσης άκρου ράβδου Βλέπε διάγραμμα 10Y-1 για λεπτομέρειες
IV. Βασικές τεχνικές παραμέτρους
1.Οι κύριες τεχνικές παραμέτρους του κυλίνδρου
Ποικιλία Τύπος πρότυπο Με τύπο διακόπτη Με τύπο βαλβίδας Με τύπου βαλβίδας και διακόπτη
Σχήμα 10Y-2 10Y-2R 10Y-2V 10Y-2K
Διάτρηση κυλίνδρου (mm)   Φ20,φ25,Φ32,φ40,φ50
Μέγιστη στροφή (mm) Φ20:300Φ25:400Φ32:500Φ40:600Φ50:700
Μέγιστη στροφή (mm)  Δεν υπάρχει όριο. 37   Δεν υπάρχει όριο. 37
Περιοχή λειτουργικής πίεσης (βάρια) 0.5·10 1.5·10
Πίεση απόδειξης (βάρια) 15
Περιοχή ταχύτητας λειτουργίας (mm/s) 50 ¢ 700 50 ¢ 500
Περιοχή θερμοκρασίας λειτουργίας (°C) -25 +80 (σε συνθήκες μη κατάψυξης)
Εργασιακό μέσο Ξηρός και καθαρός συμπιεσμένος αέρας
Φόρμα μαξιλαρίσματος Δισκίο μαξιλαριού
Προμήθεια πετρελαίου Δεν απαιτείται (διατίθεται επίσης λιπαντικό με λάδι)

2Κύρια τεχνικές παραμέτρους του διακόπτη

Σχήμα FD-03R
Πεδίο τάσης λειτουργίας 5 ̊240V DC/AC
Πεδίο ισχύος λειτουργίας 100mA (μέγιστο)
Μέγιστη ικανότητα επαφής 10W (μέγιστο)
Χρόνος λειτουργίας
Χρόνος Ανάκτησης

3Κύρια τεχνικές παραμέτρους βαλβίδας

Παράμετρος 2/5 Οδική βαλβίδα κατεύθυνσης που λειτουργεί με μονομετρικό ηλεκτροσόκ
Ποικιλία Α: Τύπος πίεσης όταν ενεργοποιείται Β: Τύπος τράβηξης όταν ενεργοποιείται
Διορισμένη τάση Δύναμη εκπομπής:
Επιτρεπόμενη διακύμανση τάσης ± 10%
ρεύμα εκκίνησης AC220V,50Hz·0.028Α
Τρέχων διατήρησης AC220V,50Hz:0.015Α·DC24V:0.09Α
Κατανάλωση ενέργειας AC220V,50Hz:1.8W
DC24V:2.2W
Τάξη μόνωσης Β
Περιοχή λειτουργικής πίεσης  1.5·10bar

V. Σχέδιο και διαστάσεις εγκατάστασης

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής 2

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής 3

10Y-2 ISO Μίνι κύλινδρο αέρα Εξαιρετικά ανθεκτική στην φθορά μακρά διάρκεια ζωής 4

Σημείωση:

1Οι διαστάσεις των εξαρτημάτων κυλίνδρων για τους κυλίνδρους της σειράς 10Y-2 είναι οι ίδιες με εκείνες για τους κυλίνδρους 10Y-1 με Φ20·Φ50.κατά τον υπολογισμό των διαστάσεων εγκατάστασης των κυλίνδρων 10Y-2, μπορούν να υπολογιστούν με βάση τον παρόντα πίνακα και τις διαστάσεις των εξαρτημάτων κυλίνδρων για τη σειρά 10Y-1.

2Οι φόρμες εγκατάστασης SD, FA και LS για τους κυλίνδρους 10Y-2 (Standard Type) με μεγέθη τρύπησης Φ20 και Φ25 συμμορφώνονται με το ISO.

3Παρακαλείστε να ανατρέξετε στα έντυπα εγκατάστασης και τα έντυπα σύνδεσης άκρων ράβδου της σειράς 10Y-1 για τα έντυπα εγκατάστασης και τα έντυπα σύνδεσης άκρων ράβδου της σειράς 10Y-2 με Φ20 Φ50.
