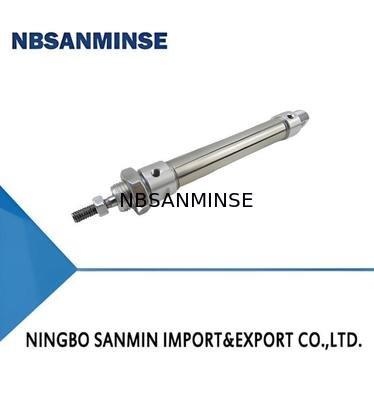

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar
10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar

Μεγάλες Εικόνας :  10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NBSANMINSE
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: 10Y-1
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10 ΤΕΜ
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Κουτί
Χρόνος παράδοσης: 5-30 ημέρες
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 10000 τεμ
Επικοινωνία

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar

περιγραφή
Φόρμα αντικραδασμικής προστασίας: μαξιλάρι μαξιλαριών Πίεση απόδειξης: 15 (μπαρ)
Θερμοκρασία λειτουργίας: -25 ～ +80 (℃) Εφοδιασμός με πετρέλαιο: Δεν απαιτείται
Ταχύτητα λειτουργίας: 50~500 (mm/s) Υλικό: Ανοξείδωτο ατσάλι
Επισημαίνω:

10Y-1 Πνευματικό κύλινδρο αέρα

,

Αεροκύλινδρο 15 βαρών υπό πίεση

,

Πνευματικός κύλινδρος με μαξιλαροπέταλο

Ι. Χαρακτηριστικά:

1Τα εξαρτήματα είναι κατασκευασμένα από κράμα αλουμινίου, με ελαφρύ βάρος και μικρό όγκο.

2Οι διαστάσεις εγκατάστασης συμμορφώνονται με το ISO (Διεθνές Πρότυπο).

3.Απαλλαγή από λάδι (διατίθενται επίσης λιπαντικά με λάδι), αποφεύγοντας τη ρύπανση από λάδια και αέρια, και μπορεί να παραλείψει το λιπαντικό ομίχλης.

ΙΙ. Πρότυπο

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 0

① Μοντέλο κυλίνδρου Βλέπε πίνακα επιδόσεων κυλίνδρων για λεπτομέρειες
② Τύπος εγκατάστασης Βλέπε το διάγραμμα στην επόμενη σελίδα για λεπτομέρειες
⑤ Τύπος πίσω κάλυψης Βλέπε το διάγραμμα στην επόμενη σελίδα για λεπτομέρειες
Κωδικός S Π Κ
Ονομασία Βασικός τύπος Αξιακή θύρα FD-13RV
⑥ Τρόπος λειτουργίας βαλβίδας Α: Τύπος πίεσης όταν ενεργοποιείται
Β:Τύπος τράβηξης όταν ενεργοποιείται
⑦ Ενεργειακή τάση βαλβίδας 5Διάταξη 2: AC220V 50HZ
8:DC24V
⑧ Τύπος διακόπτη Βλέπε πίνακα επιδόσεων διακόπτη για λεπτομέρειες
Κωδικός Κ H
Ονομασία FD-03R FD-13RV
⑨ Αριθμός διακόπτες
⑩ Συσκευές σύνδεσης άκρου ράβδου Βλέπε το διάγραμμα στην επόμενη σελίδα για λεπτομέρειες

ΙΙΙ. Γραφικά σύμβολα και εμφάνιση

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 1

IV. Βασικές τεχνικές παραμέτρους

1.Οι κύριες τεχνικές παραμέτρους του κυλίνδρου

Ποικιλία Τύπος πρότυπο Με τύπο διακόπτη Με τύπο βαλβίδας Με τύπους βαλβίδας και διακόπτη
Σχήμα 10Y-1 10Y-1R 10Y-1V 10Y-1K
Διάτρηση κυλίνδρου ((mm) φ8,Φ10,Φ12,Φ16,Φ20,φ25,μέσα32,Φ40,φ50 Κύριο 20, Φ25, Κύριο 32, Κύριο 40, Φ50
Μέγιστη στροφή (mm) Φ8,Φ10:200Φ12, Φ16:300Φ20, Φ25:400Φ32:500Φ40:600Φ50:800
Μέγιστη στροφή (mm) Δεν υπάρχει όριο. 37  Δεν υπάρχει όριο. 37
Περιοχή λειτουργικής πίεσης (βάρια) Φ8~16:1 ̇10; Φ20~φ50:0.5·10 1.5·10
Πίεση απόδειξης (βάρια) 15
Περιοχή ταχύτητας λειτουργίας ((mm/s) Φ8~16:50·500·20~50:50·700 50 ~ 500
Περιοχή λειτουργικής θερμοκρασίας ((°C) -25+80 (σε συνθήκες μη κατάψυξης)
Εργασιακό μέσο Ξηρός και καθαρός συμπιεσμένος αέρας
Φόρμα μαξιλαρίσματος Δισκίο μαξιλαριού
Προμήθεια πετρελαίου Δεν απαιτείται ((Πρόκειται επίσης για λιπαντικό με λάδι)

2Κύρια τεχνικές παραμέτρους του διακόπτη

Σχήμα FD-03R FD-13RV
Πεδίο τάσης λειτουργίας 5~240V DC/AC 5~240V DC/AC
Πεδίο ισχύος λειτουργίας 100mA (μέγιστο) 500mA
Μέγιστη ικανότητα επαφής 10W (μέγιστο) 10W (μέγιστο)
ρεύμα διαρροής 0  Κανένα
Φως δείκτη Κόκκινο LED Κίτρινο LED
Χρόνος λειτουργίας
Χρόνος Ανάκτησης
Αντοχή σε πρόσκρουση 30G 30G

Σημείωση:

1 Ο διακόπτης FD-03R εφαρμόζεται σε φιάλες με διάτρητο Φ8·Φ50.

2 Η FD-13RV εφαρμόζεται σε φιάλες με διάτρηση Φ8 Φ50.

3 Ανατρέξτε στον σχετικό πίνακα βαλβίδων των κυλίνδρων της σειράς 10Y-2 για τις κύριες τεχνικές παραμέτρους της βαλβίδας.

V. Σχέδιο και διαστάσεις εγκατάστασης

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 2

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 3

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 4

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 5

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 6

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 7

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 8

10Y-1 μίνι κύλινδρο αέρα από ανοξείδωτο χάλυβα με βαλβίδα και διακόπτη σχεδιασμού 10bar 9
