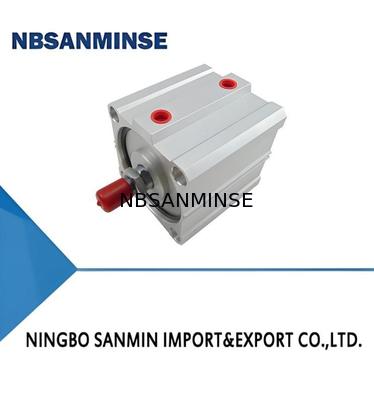

QGY-M Συμπίεστος κύλινδρος αέρα βαρέος τύπος τρύπα 20-125

Μεγάλες Εικόνας : QGY-M Συμπίεστος κύλινδρος αέρα βαρέος τύπος τρύπα 20-125

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	NBSANMINSE
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	QGY-M

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10 ΤΕΜ
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Κουτί
Χρόνος παράδοσης:	5-30 ημέρες
Όροι πληρωμής:	L/C,T/T
Δυνατότητα προσφοράς:	10000 τεμ

Επικοινωνία

QGY-M Συμπίεστος κύλινδρος αέρα βαρέος τύπος τρύπα 20-125

περιγραφή

Πίεση απόδειξης:	15 (μπαρ)	Πίεση εργασίας:	1~10 (bar)
Εφαρμόσιμη οπή:	Φ20~Φ100	Μέσο εργασίας:	Δεν απαιτείται
Θερμοκρασία λειτουργίας:	-25 ～ +80 (℃)	Υλικό:	αλουμίνιο
Επισημαίνω:	Πνευματική φιάλη αέρα τύπου QGY-M , 1~10 bar Εργασιακή πίεση Αεροκύλινδρο , Πνευματικός κύλινδρος 15 βαρών υπό πίεση

Ι. Χαρακτηριστικά

Ένα νέο προϊόν που αναπτύχθηκε ανεξάρτητα απορροφώντας και χωνεύοντας προηγμένες ξένες τεχνολογίες.
Μικρές αξονικές διαστάσεις, με συμπαγή, ελαφριά και ελκυστική δομή.
Άμεση εγκατάσταση, δεν απαιτούνται εξαρτήματα τοποθέτησης.
Χωρίς λάδι (η λιπαντική με λάδι είναι επίσης προαιρετική) λιπαντική, η οποία αποτρέπει τη ρύπανση από πετρέλαιο-αέριο και εξαλείφει την ανάγκη λιπαντικού με λάδι

ΙΙ. Γραφικά σύμβολα και εμφάνιση

Επικαιροποιημένο τύπο
QGY (D) -M (Κανονικός τύπος με μονόδραση εμπρόσθιας ελατήριας)
Ειδικότερα, το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια.
QGYR (D) -M (τύπος με διακόπτη και μπροστινή ελατήρια με ενιαία δράση)

III. Πρότυπο

QGY-M Συμπίεστος κύλινδρος αέρα βαρέος τύπος τρύπα 20-125 4

IV. Βασικές τεχνικές παραμέτρους

1. Βασικές τεχνικές παραμέτρους του κυλίνδρου

μοντέλο		QGY-M, QGYR-M	Επικαιροποιημένα συστήματα
Διάτρηση κυλίνδρου (mm)		20,25,32,40,50,63,80, 100,125	20	25		32		40		50	63	80	100	φ125
Αντίσταση πίεσης (βάρια)		15
Πίεση λειτουργίας (βάρια)		1 ¢10	2·10
Περιοχή θερμοκρασίας λειτουργίας (°C)		-25 ~ +80 (σε συνθήκες μη κατάψυξης)
Μέγιστη στροφή (mm)		Φ20~Φ25:30; Φ32~φ125:50	Φ20~Φ25:30Φ32~Φ40:35Φ50~Φ100:40Φ125:50
Μέσο λειτουργίας		Καθαρισμένος στεγνός συμπιεσμένος αέρας
Λιπαντική		Δεν απαιτείται (προαιρετική λιπαντική)
Δύναμη αντίδρασης ελαστικών στο μέγιστο Εγκεφαλικό	(N) - Αρχική δύναμη αντίδρασης		14.5		22.8		32		51.8	72	83.2	115.5	128.7	488
	(N) - Τελική δύναμη αντίδρασης		48.1		57		102		142.5	216	211.2	247.5	260.7	1442

2. Πρότυπο και κύριες τεχνικές παραμέτρους του διακόπτη

Κωδικός

Σχήμα

Κατάλληλη διάτρηση κυλίνδρου

Πεδίο τάσης λειτουργίας

Πεδίο ισχύος λειτουργίας

Μέγιστη ικανότητα επαφής

FD-72R

Φ20~Φ100

5 ̊240V DC/AC

100mA (μέγιστο)

10W

V. Συνολικές διαστάσεις και διαστάσεις εγκατάστασης

Σχέδιο σχεδίου λεπτού κυλίνδρου QGY-M

QGY-M Συμπίεστος κύλινδρος αέρα βαρέος τύπος τρύπα 20-125 5

Σχέδιο σχεδίου λεπτού κυλίνδρου QGY (D) -M με μπροστινή άνοιξη με ενιαία δράση

QGY-M Συμπίεστος κύλινδρος αέρα βαρέος τύπος τρύπα 20-125 6

Διάσταση:Φ32 έως Φ125

QGY-M Συμπίεστος κύλινδρος αέρα βαρέος τύπος τρύπα 20-125 7
