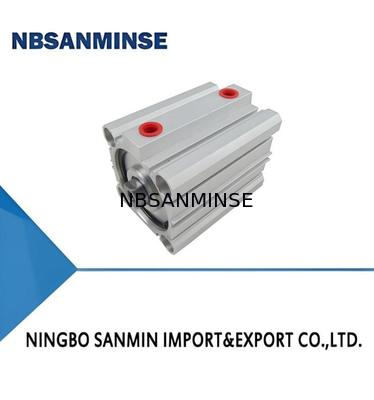

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα
QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα

Μεγάλες Εικόνας :  QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NBSANMINSE
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: QGY
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10 ΤΕΜ
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Κουτί
Χρόνος παράδοσης: 5-30 ημέρες
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 10000 τεμ
Επικοινωνία

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα

περιγραφή
Πίεση απόδειξης: 15 (μπαρ) Πίεση εργασίας: 1-10 (μπαρ)
Λειτουργικό Ρεύμα: 100mA (μέγιστο) Μέσο εργασίας: Δεν απαιτείται
Υλικό: αλουμίνιο
Επισημαίνω:

Πνευματική φιάλη αέρα τύπου QGY

,

Πνευματικός κύλινδρος αέρα ISO 21287

,

Αεροκύλινδρο 2000 mm μέγιστης ροής

Ι. Χαρακτηριστικά

1Ένα νέο προϊόν που αναπτύχθηκε ανεξάρτητα με την αφομοίωση και απορρόφηση ξένων προηγμένων τεχνολογιών.

2Μικρή αξιωτική διάσταση, συμπαγή, ελαφριά και όμορφη δομή.

3- άμεση εγκατάσταση, χωρίς ανάγκη για εξαρτήματα εγκατάστασης.

4.Απαλλαγή από λάδι (διατίθενται επίσης λιπαντικά με λάδι), αποφεύγοντας τη ρύπανση από λάδια και αέρια, και μπορεί να παραλείψει το λιπαντικό ομίχλης.

ΙΙ. Γραφικά σύμβολα και εμφάνιση

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 0QGY (Κανονικός τύπος)

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 1QGY (D) (πρόσωπος τυποποιημένος τύπος μονοδραστικής ελαστικής)

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 2QGYR (με τύπο διακόπτη)

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 3QGYR (D) (Πρόσωπη μονοδραστική άνοιξη με τύπο διακόπτη)

III. Πρότυπο

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 4

IV. Βασικές τεχνικές παραμέτρους

Βασικές τεχνικές παραμέτρους κυλίνδρου

Σχήμα QGY, QGYR ΑΠΕΔΔΗΣΗ, ΑΠΕΔΔΗΣΗΣΗ
Διάτρηση κυλίνδρου (mm) 20,25,32,40,50,63,80,100,
125		 20  25  32  40  50  63  80  100  φ125
Πίεση απόδειξης (βάρια) 15
Εργασιακή πίεση (βάρια) 1 ¢10 2·10
Περιοχή θερμοκρασίας λειτουργίας (°C) -25 +80 (σε συνθήκες μη κατάψυξης)
Μέγιστη στροφή (mm) Φ20~Φ25:30;
Φ32~Φ125:50		 Φ20~Φ25:30Φ32~Φ40:35Φ50~Φ100:40Φ125:50
Μέγιστη στροφή (mm) Καθαρισμένος στεγνός συμπιεσμένος αέρας
Εργασιακό μέσο Δεν απαιτείται (διατίθεται επίσης λιπαντικό με λάδι)
Άνοιγμα για μέγιστη κίνηση  Αρχική δύναμη αντίδρασης (N)   14.5  22.8  32  51.8  72  83.2  115.5  128.7  488
Τελική δύναμη αντίδρασης (N)   48.1  57  102  142.5  216  211.2  247.5  260.7  1442

Πρότυπο και κύριες τεχνικές παραμέτρους του διακόπτη

Κωδικός  Σχήμα Εφαρμόσιμη διάτρηση Πεδίο τάσης λειτουργίας Πεδίο ισχύος λειτουργίας Μέγιστη ικανότητα επαφής
V FD-72R Φ20~Φ100 5 ̊240V DC/AC 100mA (μέγιστο) 10W

V. Σχέδιο και διαστάσεις εγκατάστασης

Σχέδιο σχεδίου λεπτού κυλίνδρου QGY

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 5

Περιοχή διάτρησης: Φ20 Φ25

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 6

Περιοχή διάτρησης: Φ32·Φ125



Σχεδιαστικό σχέδιο QGY (D) Προηγούμενου ελαστικού μονοδραστικού λεπτού κυλίνδρου

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 7

Περιοχή διάτρησης: Φ20 Φ25

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 8

Περιοχή διάτρησης: Φ32·Φ125

QGY Σύνθετος τύπος βαρέος κύλινδρος αέρα 9
