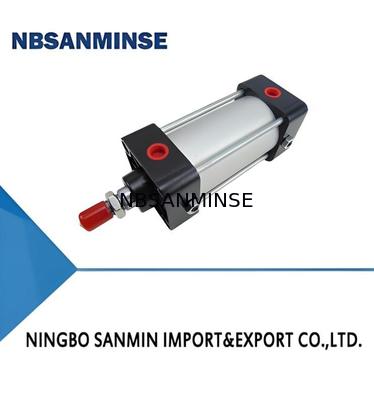

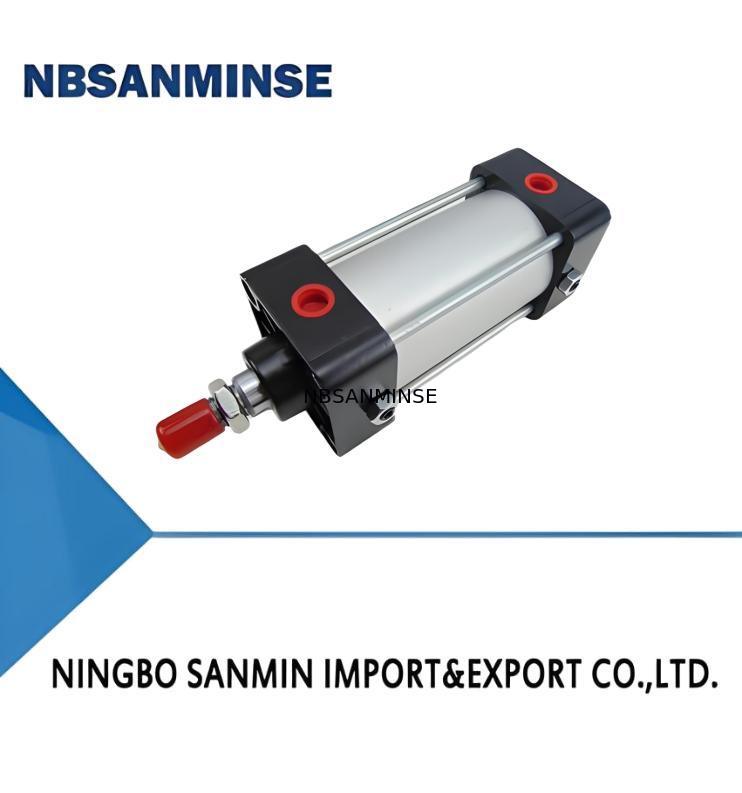

10Α-5 Βαρύ κύλινδρο αέρα περισσότερο από κύλινδρο SC

Τυπικός τύπος

Πληκτρολογήστε με διακόπτη

Πληκτρολογήστε με βαλβίδα

Πληκτρολογήστε με βαλβίδα και διακόπτη

II. Γραφικά σύμβολα και εμφάνιση

Τυπικός τύπος

Πληκτρολογήστε με διακόπτη

Τύπος εξοπλισμού βαλβίδας - Τύπος ώθησης όταν ενεργοποιείται

Τύπος εξοπλισμού βαλβίδας - Τύπος κέντρου κλειστού 3 θέσεων

Πληκτρολογήστε με βαλβίδα

Τύπος εξοπλισμού βαλβίδας - Τύπος έλξης όταν ενεργοποιείται

Τύπος εξοπλισμένου με βαλβίδα - Τύπος κέντρου εξάτμισης 3 θέσεων

Πληκτρολογήστε με βαλβίδα και διακόπτη

Τύπος Εξοπλισμένου με Βαλβίδα - Τύπος Αυτοσυγκράτησης

Τύπος εξοπλισμένου με βαλβίδα - Τύπος κέντρου πίεσης 3 θέσεων

1.Τα κύρια εξαρτήματα είναι κατασκευασμένα από κράμα αλουμινίου, επομένως είναι ελαφρύ σε βάρος.

Το τοίχωμα του κυλίνδρου υφίσταται σκληρή ανοδική οξείδωση, καθιστώντας το ιδιαίτερα ανθεκτικό στη φθορά και εξασφαλίζοντας μεγάλη διάρκεια ζωής.

2.Οι διαστάσεις εγκατάστασης είναι σύμφωνες με το ISO (Διεθνής Οργανισμός Τυποποίησης).

3. Υιοθετεί λίπανση χωρίς λάδι (η λίπανση λαδιού είναι επίσης διαθέσιμη),

αποφεύγοντας τη μόλυνση πετρελαίου-αερίου και εξαλείφοντας την ανάγκη για λιπαντικό ομίχλης λαδιού.

4.Έχει μεγάλη ποικιλία τύπων και προδιαγραφών.

Διατίθενται συνδυαστικοί κύλινδροι με διακόπτες και βαλβίδες,

που εξοικονομεί χρόνο σωληνώσεων και διευκολύνει τη συντήρηση και τη λειτουργία

IV. Βασικές Τεχνικές Παράμετροι

1. Κύριες Τεχνικές Παράμετροι Κυλίνδρου

1. Κατά την εγκατάσταση ενός διακόπτη στη μεσαία θέση ενός κυλίνδρου του τύπου με διακόπτη,

η μέγιστη ταχύτητα του κυλίνδρου πρέπει να είναι εντός 300 mm/sec,

έτσι ώστε η ταχύτητα απόκρισης φορτίων όπως τα ρελέ να μπορεί να ταιριάζει και η λειτουργία να είναι σε καλή κατάσταση.

2. Ο διακόπτης πρέπει να χρησιμοποιείται με φορτίο. Διαφορετικά, η απευθείας σύνδεση με οποιοδήποτε τροφοδοτικό θα προκαλέσει την καύση του.

3.Όταν η ελάχιστη διαδρομή ενός κυλίνδρου του τύπου με διακόπτη είναι μικρότερη από την καθορισμένη τιμή στον παραπάνω πίνακα,

μπορεί να εγκατασταθεί ένας εισαγόμενος διακόπτης. Προσθέστε τις λέξεις "(Imported Switch)" μετά το μοντέλο κατά την υποβολή μιας παραγγελίας και η τιμή θα είναι επιπλέον.

2. Βασικές Τεχνικές Παράμετροι Βαλβίδας

3. Βασικές τεχνικές παράμετροι του διακόπτη

1.SD (Βασικός τύπος)

• 10A-5 (Τυπικός τύπος)

• 10A-5R (Τύπος με διακόπτη)

10A-5V (Τύπος με βαλβίδα)

• Τύπος ώθησης όταν ενεργοποιείται

• Τύπος έλξης όταν ενεργοποιείται

• Τύπος αυτοσυγκράτησης

• Τύπος κέντρου κλειστού 3 θέσεων, Τύπος κέντρου εξάτμισης, Τύπος κέντρου πίεσης

1.Όταν ο κύλινδρος Φ160 είναι σε τοποθέτηση TC ή TCC, VT=180.

2.Οι διαστάσεις εγκατάστασης του κυλίνδρου μπορούν να υπολογιστούν με αναφορά σε αυτόν τον πίνακα και στις διαστάσεις των εξαρτημάτων των κυλίνδρων της σειράς 10A-5.

LA (Οριζόντια βάση ποδιών)

LB (Axial Foot Mount)

FA (Μπροστινή βάση φλάντζας)

FB (Στήριξη με πίσω φλάντζα)

CA, CC (Single Lug Mount)

CB (Double Lug Mount)

TC (Center Trunnion Mount)

CBB (Double Lug Pedestal Mount)

TCC (Trunnion Pedestal Mount)

VI. Έντυπα Σύνδεσης

Τύπος περόνης άκρου ράβδου (RT-Y)

Τύπος υποδοχής ράβδου άκρου ράβδου (RT-CB)

Τύπος ράβδου πιρουνιού άκρου ράβδου (RY-T)

Τύπος πιρουνιού μονής ωτίδας (HCA-Y)

Τύπος υποδοχής μονής ωτίδας (HCA-CB)

Τύπος υποδοχής περόνης άκρου ράβδου (RY-CA)

Τύπος ράβδου διπλού ωτίου (HCB-T)

Τύπος υποδοχής διπλής ωτίδας (HCB-CA)

Τύπος υποδοχής πιρουνιού άκρου ράβδου (RY-CBB)

1.Για σχετικές διαστάσεις, ανατρέξτε στον πίνακα διαστάσεων των εξαρτημάτων για τους κυλίνδρους της σειράς 10A-5.

2. Ο ενδιάμεσος κορμός του TC (Center Trunnion Type) μπορεί να εγκατασταθεί σε οποιαδήποτε θέση στην κάννη του κυλίνδρου μεταξύ των εσωτερικών ακραίων όψεων του μπροστινού και του πίσω ακραίου πώματος.

VII. Πίνακας διαστάσεων αξεσουάρ

Οριζόντιος βραχίονας ποδιού LA:

Αξονικός βραχίονας ποδιού LB:

Μπροστινή φλάντζα FA, Πίσω φλάντζα FB:

CA Single Lug, CC Single Lug:

CB Double Lug:

TC Center Trunnion QTCI Μπροστινό κύλινδρο:

Βάθρο CBB Single Lug:

TCC Trunnion Pedestal:

Μπίζα T Single Log,Y Μπίζα σε σχήμα πιρουνιού με καρφίτσα,

S σφαιρική μπιέλα μονού ωτίου,F Μπάρα σύνδεσης Universal

1.Σε αυτή τη σειρά κυλίνδρων, η βαλβίδα είναι τοποθετημένη σε επίπεδο - επίπεδο.

Το πηνίο δεν καταστρέφεται εύκολα κατά τη μεταφορά και την εγκατάσταση και καταλαμβάνει λιγότερο χώρο.

2.Τα κύρια εξαρτήματα αυτής της σειράς κυλίνδρων είναι κατασκευασμένα από κράμα αλουμινίου, επομένως είναι ελαφρύ.

Η κάννη του κυλίνδρου υφίσταται σκληρή ανοδική οξείδωση, καθιστώντας την ιδιαίτερα ανθεκτική στη φθορά και με μεγάλη διάρκεια ζωής.

3.Οι διαστάσεις τοποθέτησης αυτής της σειράς κυλίνδρων συμμορφώνονται με τα πρότυπα ISO (Διεθνής Οργανισμός Προτύπων).

4. Αυτή η σειρά κυλίνδρων λιπαίνεται χωρίς λάδι (η λίπανση λαδιού είναι επίσης προαιρετική), αποφεύγοντας τη μόλυνση λαδιού - αέρα και επιτρέποντας την παράλειψη του λιπαντικού.

5.Τα εξαρτήματα στερέωσης αυτής της σειράς κυλίνδρων είναι ίδια με αυτά των 10Α - 2 κυλίνδρων.

II. Γραφικά σύμβολα:

Τύπος εξοπλισμού βαλβίδας - Τύπος ώθησης όταν ενεργοποιείται

Τύπος εξοπλισμού βαλβίδας - Τύπος έλξης όταν ενεργοποιείται

Τύπος Εξοπλισμένου με Βαλβίδα - Τύπος Αυτοσυγκράτησης

Τύπος κλειστού κέντρου 3 θέσεων

Τύπος κέντρου εξάτμισης 3 θέσεων

Τύπος κέντρου πίεσης 3 θέσεων

Τύπος εξοπλισμού βαλβίδας & διακόπτη - Τύπος ώθησης όταν ενεργοποιείται

III. Μέθοδος αναπαράστασης μοντέλου:

Τύπος εξοπλισμένο με βαλβίδα

ΦΑ:

125: Α: 5:

Υ:

Τύπος Εξοπλισμένο με Βαλβίδα & Εξοπλισμένο με Διακόπτη

ΦΑ:

1.Κύριες τεχνικές παράμετροι του κυλίνδρου

Όταν η διαδρομή του κυλίνδρου υπερβαίνει το μέγιστο μήκος στον παραπάνω πίνακα, μπορεί επίσης να παραχθεί. Ωστόσο, για αξιόπιστη λειτουργία, η εσωτερική δομή πρέπει να σχεδιάζεται χωριστά ανάλογα με τη φύση του φορτίου. Σε αυτήν την περίπτωση, η σταθερά του μήκους του κυλίνδρου θα αυξηθεί ανάλογα.

2. Βασικές Τεχνικές Παράμετροι Βαλβίδας

3. Βασικές τεχνικές παράμετροι του διακόπτη

V. Περίγραμμα και Διαστάσεις εγκατάστασης:

Τύπος εξοπλισμού βαλβίδας - Τύπος ώθησης όταν ενεργοποιείται

Τύπος εξοπλισμού βαλβίδας - Τύπος έλξης όταν ενεργοποιείται

Τύπος Εξοπλισμένου με Βαλβίδα - Τύπος Αυτοσυγκράτησης

Τύπος εξοπλισμένο με βαλβίδα με βαλβίδα 3/3
