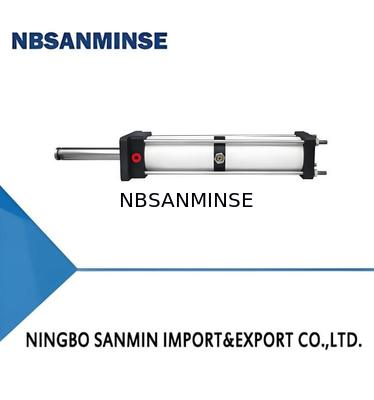

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα
QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα

Μεγάλες Εικόνας :  QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NBSANMINSE
Πιστοποίηση: ISO9001
Model Number: QGT
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10 ΤΕΜ
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Κουτί
Χρόνος παράδοσης: 5-30 ημέρες
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 10000 τεμ
Επικοινωνία

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα

περιγραφή
Γωνία απορρόφησης κραδασμών: 2~8 (μοίρες) Μέτρια και θερμοκρασία περιβάλλοντος: -5~+60(℃)
Εγκεφαλικό Σ: 125 (mm) Μέγιστη εργασία κρούσης στα P=6bar: 31,6 (≥N ·m)
Υλικό: αλουμίνιο Συχνότητα κρούσης στα P=6bar: 60 (φορές/λεπτό)
Επισημαίνω:

Πνευματική φιάλη αέρα τύπου QGT

,

2~8 βαθμοί γωνία στρώσης Πνευματικός κυλίνδρος αέρας

,

-5~+60°C Θερμοκρασία λειτουργίας Πνευματική φιάλη αέρα

Ι. Χαρακτηριστικά
  1. Χρησιμοποιεί συμπιεσμένο αέρα για τη δημιουργία μεγάλης δύναμης αντίκτυπου, κατάλληλη για πολλαπλές εφαρμογές όπως η εκτύπωση, το κενό, η σφράγιση και η συναρμολόγηση.
  2. Απλή δομή, χαμηλή κατανάλωση αέρα και μεγάλη δύναμη πρόσκρουσης.
ΙΙ. Πρότυπο
QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα 0
1 μοντέλο κυλίνδρου
2 Τύπος τοποθέτησης (Βλέπε επόμενη σελίδα)
3 Τρύπα κυλίνδρου (Βλέπε παρακάτω πίνακα)
4 Αγγειοπληξία (Βλέπε παρακάτω πίνακα)
ΙΙΙ. Βασικές τεχνικές παραμέτρους κυλίνδρου
Κύλινδρο Διάτρηση (mm) Φ63 Φ80 Φ100 Φ125
Εργασία Πίεση (bar) 2 έως 8
Εργασιακό μέσο Κατεψυγμένος συμπιεσμένος αέρας με λιπαρή ομίχλη, φιλτραρισμένος για την αφαίρεση νερού
Μέση και θερμοκρασία περιβάλλοντος ((°C) -5~+60
Σκλήρυνση S ((mm) 125  160  200  250
Μέγιστη εργασία επί της πρόσκρουσης σε P=6bar ((≥N · m) 31.6  69  143  294
Στροφή που αντιστοιχεί στη μέγιστη εργασία επίθεσης (mm) 60  80  110  132
Συχνότητα πρόσκρουσης σε P=6bar (χρόνοι/λεπτο) 60  50  40  30

 Σημείωση: Η μέγιστη εργασία πρόσκρουσης είναι 0,55 S της ροής στον πίνακα.

IV. Γραφικά σύμβολα και τύποι τοποθέτησης

SD (βασικός τύπος)

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα 1

J (τύπος τοποθέτησης άξονου ποδιού)

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα 2

F (τύπος πίσω φλάντζας)

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα 3

FQ (τύπος εμπρόσθιας φλάντζης)

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα 4

QGT Κύλινδρο αέρα Μεγάλη δύναμη αντίκτυπου που παράγεται από συμπιεσμένο αέρα εφαρμόζεται στην εκτύπωση, στο τρύπημα, στο τρύπημα και στη μικρή κατανάλωση αέρα 5
