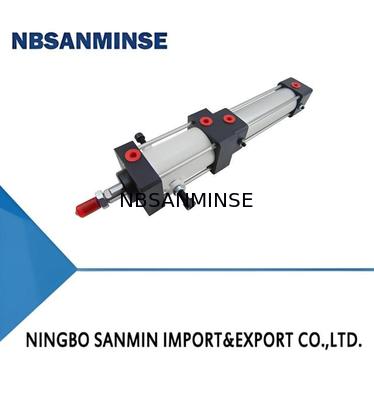

QGSJ Κλειδωτικός κύλινδρος κλειδώματος και διακοπής σε οποιαδήποτε θέση στη μέση της ροής

Ι. Χαρακτηριστικά

1. Αυτή η σειρά είναι παράγωγος των κυλίνδρων της σειράς 10A-5, με πολλά ανταλλάξιμα μέρη.
2. Υιοθετεί βαρέλι κυλίνδρου από κράμα αλουμινίου και καπάκια, με ελκυστική εμφάνιση και ελαφρύ βάρος.
3. Μπορεί να επιτύχει κλειδαριά και διακοπή σε οποιαδήποτε θέση στη μέση του χτυπήματος, με υψηλή επαναληψιμότητα.
4. Χρησιμοποιεί έναν εύλογο μηχανισμό κλειδώματος· η δύναμη κλειδώματος είναι ανεξάρτητη από την κατεύθυνση κίνησης του έμβολο, εξασφαλίζοντας την αξιόπιστη κλειδώση.
5. Η λιπαντική λειτουργία χωρίς λάδι (προαιρετική λιπαντική λειτουργία με λάδι) αποτρέπει τη μόλυνση με λάδι-αέριο και μπορεί να παραλείψει το λιπαντικό ομίχλης.

III. Πρότυπο

Τύπος πρότυπο

Τυπώστε με το Switch





①	Μοντέλο κυλίνδρου
②	Τύπος εγκατάστασης		Βλέπε σημείωση στο τμήμα "V"
③	Τρύπα κυλίνδρου		Βλέπε παρακάτω πίνακα
④	Στροφή κυλίνδρου		Βλέπε παρακάτω πίνακα
⑤	Κωδικός	J		H
	Τύπος διακόπτη	FD-21R		FD-19RV
⑥	Αριθμός διακόπτες
⑦	Συσκευή σύνδεσης		Βλέπε σημείωση στο τμήμα "V"

IV. Βασικές τεχνικές παραμέτρους



Διάτρηση κυλίνδρου (mm)		Φ40	Φ50	Φ63	Φ80	Φ100
Μέγιστη στροφή (mm)		800			1000
Εργασιακό μέσο		Ξηρός, καθαρός συμπιεσμένος αέρας
Πεδίο πίεσης λειτουργίας (βάρια)		3.5·10
Μέση εργασιακή θερμοκρασία (°C)		-25 +60 (σε συνθήκες μη κατάψυξης)
Περιοχή ταχύτητας λειτουργίας (mm/s)		50 ¢ 300
Κατεύθυνση πέδησης		Δίδυμη πορεία
Πίεση αποδέσμευσης κλειδαριού (βάρια)		≥3.5	≥ 4	≥ 4	≥4.5	≥ 4
Επαναλαμβανόμενη ακρίβεια τοποθέτησης (mm)		≤±2 (με μέγιστη ταχύτητα και μέγιστο φορτίο χειρισμού)
Μέγιστο φορτίο χειρισμού (kg)		34	53	85	138	215
Δυνατότητα ώθησης (N) (σε η=0).8, P=5bar)		502	769	1221	1970	3078
Δύναμη έλξης (N) (σε η=0).8, P=5bar)		422	620	1072	1778	2886



V. Σχέδιο και διαστάσεις εγκατάστασης

Σχέδιο σχεδίου κυλίνδρου κλειδώματος σειράς QGSJ (βασικός τύπος)
