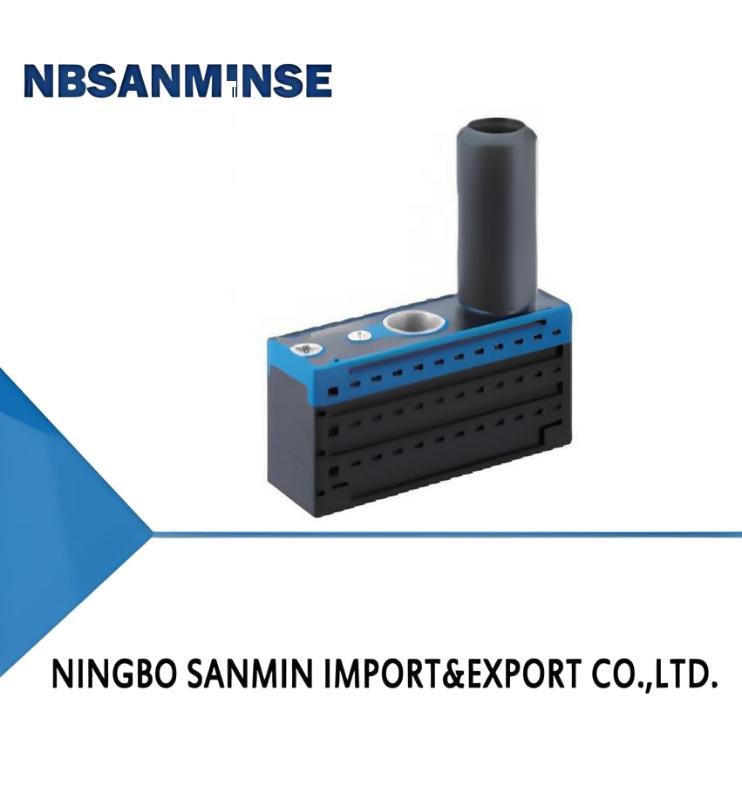

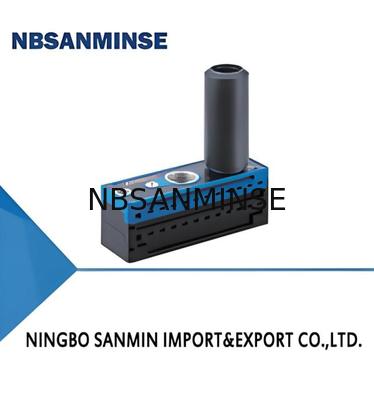

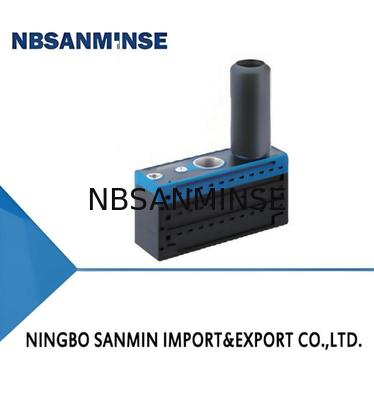

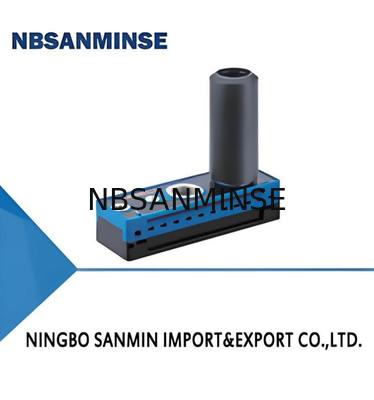

Πολυεπίπεδης γεννήτρια κενού σειράς AMC

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Μάρκα:	NBSANMINSE
Model Number:	AMC25L

Λεπτομερής ενημέρωση
Non-return valve:	V - With non-returnvalve	Air supply pressure bar:	6.0
Air consumption NL/min:	130	Max. vacuum flow NL/min:	360
Max. vacuum level -kPa:	75

Περιγραφή προϊόντων

Χαρακτηριστικά

● Σχεδιασμός ακροφυσίου πολλαπλών σταδίων υψηλής απόδοσης και εξοικονόμησης ενέργειας

● Μεγάλη ροή κενού

● Τα εσωτερικά φυσίγγια κενού μπορούν να είναι στοιβαγμένα

● Διάφορες προδιαγραφές θύρας παροχής αέρα και θύρας κενού

● Η συσκευή ελέγχου εξοικονόμησης ενέργειας είναι προαιρετική

Πλεονεκτήματα

● Γρήγορη εκκένωση σε χαμηλό εύρος επιπέδου κενού, μειώστε το κόστος και

συντομεύστε τον κύκλο εργασίας

● Παραγωγή μεγάλης ροής κενού για γρήγορο και ασφαλή χειρισμό πορώδους τεμαχίου

● Μπορεί να καλύψει διαφορετικές απαιτήσεις ροής κενού σε διαφορετικές συνθήκες εργασίας

● Μπορεί να συνδεθεί με διαφορετικά σπειρώματα

● Εξοικονομεί ενέργεια κατά το χειρισμό αεροστεγών τεμαχίων

Εφαρμογές

● Η γεννήτρια κενού πολλαπλών σταδίων είναι κατάλληλη για το χειρισμό

χαρτονιών, υλικών συσκευασίας και πορώδους υλικού

● Χρησιμοποιείται στην κατάσταση εργασίας που απαιτεί μεγάλο κενό

ροή, γρήγορη ταχύτητα εκκένωσης και μικρότερη κατανάλωση αέρα

● (1) Κύριο σώμα

● (2) Μετρητής κενού

● (3) Σιγαστήρας

● (4) Θύρα παροχής αέρα

● (5) Θύρα κενού

● (6) Βραχίονας στερέωσης τύπου L

● (7) Σύστημα εξοικονόμησης ενέργειας ES

AMC 25 L-AA -V-ES

① ② ③ ④ ⑤ ⑥

①Σειρά

②Προδιαγραφή

③Απόδοση

④Πλάκα σύνδεσης

⑤Βαλβίδα αντεπιστροφής

⑥Συσκευή ελέγχου

H-Υψηλό επίπεδο κενού

Nil-Προεπιλογή, χωρίς

Nil-Προεπιλογή, χωρίς συσκευή ελέγχου

(-95kPa)

βαλβίδα αντεπιστροφής

ES-Σύστημα εξοικονόμησης ενέργειας

L-Μεγάλη ροή κενού

V -Με βαλβίδα αντεπιστροφής

(-75kPa)

Προδιαγραφές πλάκας σύνδεσης

Πλάκα σύνδεσης

Θύρα παροχής αέρα('

)Κενό θύρα(²)

Εξάτμιση θύρα(³)

Εφαρμόσιμο κενό κενού

AMC25,50

NPSF1/8

AMC25,50

AMC25,50,75,100

NPT1/4

NPT3/4

AMC25,50,75,100

AMC25,50,75,100,125,150

Επιλογή-L(Τύπος μεγάλης ροής κενού)

Μοντέλο/
Προδιαγραφή

AMC□L-AA

AMC25L-AA

AMC50L-AA

AMC□L-AA-V

AMC25L-AA-V

AMC50L-AA-V

AMC□L-AA-V-ES

AMC25L-AA-V-ES

AMC50L-AA-V-ES

AMC□L-BA

AMC25L-BA

AMC50L-BA

AMC□L-BA-V

AMC25L-BA-V

AMC50L-BA-V

AMC□L-CA

AMC25L-CA

AMC50L-CA

AMC75L-CA

AMC100L-CA

AMC□L-CA-V

AMC25L-CA-V

AMC50L-CA-V

AMC75L-CA-V

AMC100L-CA-V

AMC□L-CA-V-ES

AMC75L-CA-V-ES

AMC100L-CA-V-ES

AMC□L-DB

AMC25L-DB

AMC50L-DB

AMC75L-DB

AMC100L-DB

AMC□L-DB-V

AMC25L-DB-V

AMC50L-DB-V

AMC75L-DB-V

AMC100L-DB-V

AMC□L-CC

AMC25L-CC

AMC50L-CC

AMC75L-CC

AMC100L-CC

AMC125L-CC

AMC150L-CC

AMC□L-CC-V

AMC25L-CC-V

AMC50L-CC-V

AMC75L-CC-V

AMC100L-CC-V

AMC125L-CC-V

AMC150L-CC-V

AMC□L-CC-V-ES

AMC25L-CC-V-ES

AMC50L-CC-V-ES

AMC75L-CC-V-ES

AMC100L-CC-V-ES

AMC125L-CC-V-ES

AMC150L-CC-V-ES

Επιλογή-H(Τύπος υψηλού επιπέδου κενού)
Μοντέλο/ Προδιαγραφή		25		50			75		100		125		150
AMC□H-AA		AMC25H-AA		AMC50H-AA
AMC□H-AA-V		AMC25H-AA-V		AMC50H-AA-V
AMC□H-AA-V-ES		AMC25H-AA-V-ES		AMC50H-AA-V-ES
AMC□H-BA		AMC25H-BA		AMC50H-BA
AMC□H-BA-V		AMC25H-BA-V		AMC50H-BA-V
AMC□H-CA		AMC25H-CA		AMC50H-CA			AMC75H-CA		AMC100H-CA
AMC□H-CA-V		AMC25H-CA-V		AMC50H-CA-V			AMC75H-CA-V		AMC100H-CA-V
AMC□H-CA-V-ES							AMC75H-CA-V-ES		AMC100H-CA-V-ES
AMC□H-DB		AMC25H-DB		AMC50H-DB			AMC75H-DB		AMC100H-DB
AMC□H-DB-V		AMC25H-DB-V		AMC50H-DB-V			AMC75H-DB-V		AMC100H-DB-V
AMC□H-CC		AMC25H-CC		AMC50H-CC			AMC75H-CC		AMC100H-CC		AMC125H-CC		AMC150H-CC
AMC□H-CC-V		AMC25H-CC-V		AMC50H-CC-V			AMC75H-CC-V		AMC100H-CC-V		AMC125H-CC-V		AMC150H-CC-V
AMC□H-CC-V-ES		AMC25H-CC-V-ES		AMC50H-CC-V-ES			AMC75H-CC-V-ES		AMC100H-CC-V-ES		AMC125H-CC-V-ES		AMC150H-CC-V-ES
Τεχνικές παράμετροι
Μοντέλο	Ονομαστική αέρας παροχή πίεση bar		Μέγ. κενό επίπεδο kPa	Μέγ. κενό κενού NL/min		Αέρας κατανάλωση NL/min		Θόρυβος Επίπεδο dB(A)	Λειτουργία θερμοκρασία ℃	Βάρος g	Όγκος θαλάμου κενού cm²	Re h Ai supy portP		συνιστάται σωλήνας diamm Vacum portV
AMC25L	6.0		75	360		130		63~68	-10-80	430	140	φ8		φ25
AMC50L	6.0		75	710		260		63~68	-10-80	435	140	φ8		φ25
AMC75L	6.0		75	1,050		390		63~68	-10-80	625	245	φ10		φ32
AMC100L	6.0		75	1,410		520		63~68	-10-80	630	245	φ10		φ32
AMC125L	6.0		75	1,500		650		63~68	-10-80	825	352	φ12		φ32
AMC150L	6.0		75	1,690		780		63~68	-10-80	830	352	φ12		φ32
AMC25H	5.0		95	354		135		63~68	-10~80	430	140	φ 8		φ25
AMC50H	5.0		95	700		270		63~68	-10~80	435	140	φ8		φ25
AMC75H	5.0		95	980		405		63~68	-10-80	625	245	φ10		φ32
AMC100H	5.0		95	1,380		540		63~68	-10-80	630	245	φ10		φ32
AMC125H	5.0		95	1,480		675		63~68	-10-80	825	352	φ12		φ32
AMC150H	5.0		95	1,650		810		63~68	-10-80	830	352	φ12		φ32
Ροή κενού(NL/min)σε διαφορετικά επίπεδα κενού(-kPa)
Μοντέλο	Αέρας παροχή πίεση bar		Αέρας κατανάλωση NL/min	0	10		20	30	40	50	60	70	Μέγ. κενό επίπεδο -kPa
AMC25L	6.0		130	360	210		156	102	54	36	30	21	75
AMC50L	6.0		260	710	420		312	204	108	72	60	42	75
AMC75L	6.0		390	1,050	630		468	306	162	108	90	66	75
AMC100L	6.0		520	1,410	840		624	408	216	144	120	84	75
AMC125L	6.0		650	1,500	948		744	510	270	180	150	126	75
AMC150L	6.0		780	1,690	1,074		888	612	324	216	180	132	75

Χρόνος εκκένωσης(s/L)για την επίτευξη διαφορετικών επιπέδων κενού(-kPa)
Μοντέλο	Αέρας παροχή πίεση bar	Αέρας κατανάλωση NL/min	10	20	30	40	50	60	70	Μέγ. κενό επίπεδο -kPa
AMC25L	6.0	130	0.020	0.050	0.100	0.180	0.330	0.530	0.800	75
AMC50L	6.0	260	0.010	0.025	0.050	0.090	0.170	0.270	0.400	75
AMC75L	6.0	390	0.007	0.017	0.033	0.060	0.110	0.180	0.270	75
AMC100L	6.0	520	0.005	0.013	0.025	0.045	0.083	0.130	0.200	75
AMC125L	6.0	650	0.005	0.012	0.022	0.036	0.066	0.110	0.160	75
AMC150L	6.0	780	0.004	0.010	0.018	0.030	0.055	0.090	0.130	75

Ροή κενού(NL/min) σε διαφορετικά επίπεδα κενού(-kPa)
Μοντέλο	Αέρας παροχής πίεση bar	Αέρας κατανάλωση NL/min	0	10	20		30	40	50	60	70	80	90	Μέγ. vacuumlevel -kPa
AMC25H	5.0	135	354	180	120		78	43.8	34.8	25.8	19.2	10.8	1.8	95
AMC50H	5.0	270	700	360	240		156	87.6	69.6	51.6	38.4	21.6	3.6	95
AMC75H	5.0	405	980	540	360		234	131.4	104.4	77.4	57.6	32.4	5.4	95
AMC100H	5.0	540	1,380	720	480		312	175.2	139.2	103.2	76.8	43.2	7.2	95
AMC125H	5.0	675	1,480	810	570		390	219.0	174.0	129.0	96.0	54.0	9.0	95
AMC150H	5.0	810	1,650	918	684		468	262.8	206.4	154.8	115.2	64.8	10.8	95
Χρόνος εκκένωσης(s/L)για την επίτευξη διαφορετικών επιπέδων κενού(-kPa)
Μοντέλο	Αέρας παροχή πίεση bar	Αέρας κατανάλωση NL/min	10	20		30		40	50	60	70	80	90	Μέγ. κενό επίπεδο -kPa
AMC25H	5.0	135	0.022	0.062		0.120		0.220	0.37	0.57	0.84	1.20	2.20	95
AMC5OH	5.0	270	0.011	0.031		0.060		0.110	0.19	0.29	0.42	0.60	1.10	95
AMC75H	5.0	405	0.007	0.021		0.040		0.070	0.12	0.19	0.28	0.40	0.73	95
AMC100H	5.0	540	0.006	0.016		0.030		0.055	0.09	0.14	0.21	0.30	0.55	95
AMC125H	5.0	675	0.005	0.014		0.026		0.044	0.07	0.11	0.17	0.24	0.44	95
AMC150H	5.0	810	0.005	0.012		0.022		0.040	0.06	0.10	0.14	0.20	0.37	95

Διαστάσεις(mm)
