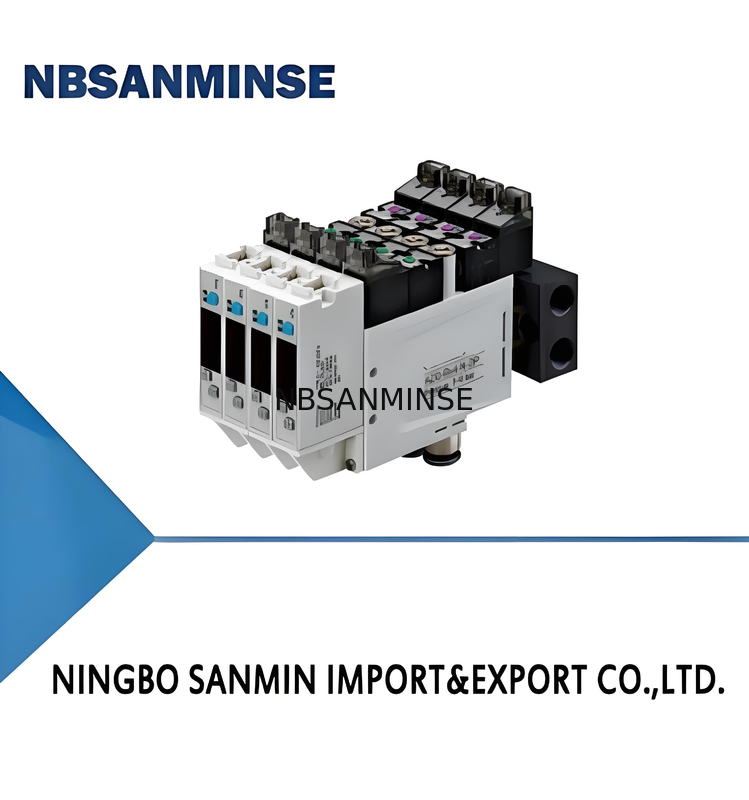

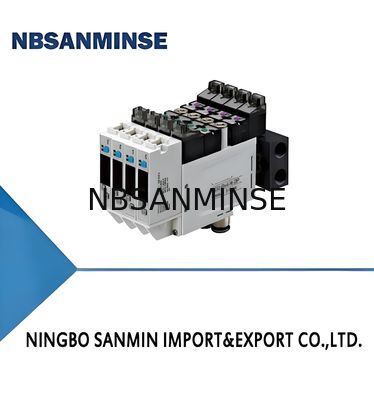

Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ

Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ
AZQ Series Mini Integrated Vacuum Generator
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ

Μεγάλες Εικόνας :  Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NBSANMINSE
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: AZQ-X
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10pcs
Τιμή: Negotiate
Συσκευασία λεπτομέρειες: Κουτί
Χρόνος παράδοσης: 5-30days
Όροι πληρωμής: L/c, t/t
Δυνατότητα προσφοράς: 10000 ΤΕΜ
Επικοινωνία

Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ

περιγραφή
Προδιαγραφές: X - Τύπος υψηλού επιπέδου κενού Εύρος πίεσης παροχής αέρα bar: 3.0~6.0
Μέγιστο επίπεδο κενού -kPa: 91 Μέγιστη ροή κενού NL/min: 12
Κατανάλωση αέρα NL/min: 8.2 Εγγύηση:: 1 έτος
Επισημαίνω:

μίνι ενσωματωμένη γεννήτρια κενού

,

Πνευματική βαλβίδα ηλεκτροσόκ με εγγύηση

,

Γεννήτρια κενού σειράς AZQ

Χαρακτηριστικά
● Σχεδίαση πολλαπλών ακροφυσίων
● Μικρό μέγεθος και μικρό βάρος. Ο όγκος είναι 43,5cm³
● Κεντρική παροχή αέρα
● Χωρίς θόρυβο (τύπου αντλίας κενού)
● Με ψηφιακό διακόπτη πίεσης κενού
Πλεονεκτήματα
● Η συσκευή είναι συμπαγής και μπορεί να εγκατασταθεί απευθείας στο σύστημα χειρισμού
● Απλή εγκατάσταση, μπορεί να εγκατασταθεί απευθείας στο κουτί διανομής
● Ο τύπος αντλίας κενού είναι κατάλληλος για κεντρικό σύστημα σταθμού κενού
Εφαρμογές
● Παραγωγή και παρακολούθηση κενού σε συστήματα αυτοματισμού
● Για εφαρμογές χειρισμού ρομπότ και γραμμικούς άξονες
● Εφαρμογές Pick and place με πολύ σύντομο χρόνο
● Χρησιμοποιείται για συστήματα που απαιτούν δυναμικό χειρισμό τεμαχίων
και με περιορισμένο χώρο
● Συνήθως χρησιμοποιείται για το χειρισμό μικρών εξαρτημάτων σε πλήρως αυτοματοποιημένα συστήματα
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ 0
Χωρίς τύπο πηγής κενού
(Τύπος αντλίας κενού)
●(1) Βαλβίδα απελευθέρωσης κενού
●(2) Ρυθμιστική βαλβίδα απελευθέρωσης κενού
●(3) Βαλβίδα παροχής κενού
●(4) Διακόπτης πίεσης κενού
●(5) Θύρα παροχής αέρα
●(6) Σύνδεσμος αντλίας κενού
●(7) Θύρα κενού
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ 1
Με τύπο πηγής κενού
(Τύπος γεννήτριας κενού)
●(1) Βαλβίδα απελευθέρωσης κενού
●(2) Ρυθμιστική βαλβίδα απελευθέρωσης κενού
●(3) Βαλβίδα παροχής κενού
●(4) Διακόπτης πίεσης κενού
●(5) Θύρα παροχής αέρα
●(6) Θύρα εξαγωγής
●(7) Θύρα κενού
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ 2
Πώς να παραγγείλετε
AZQ - T × 8 - N - DP
①  ②  ③  ④  ⑤
① Σειρά ② Προδιαγραφές ③ Στοίβα ④ Διακόπτης κενού ⑤Κατανάλωση 12-24V DC±10%, RIPPLE(P-P)10% ή λιγότερο
AZQ X-Τύπος υψηλού επιπέδου κενού Nil-Μονό σώμα N-2NPN έξοδος + 1 αναλογική έξοδος (1~5V) Nil-Ατομική παροχή αέρα
T-Τύπος μεγάλης ροής 2  P-2PNP έξοδος + 1 αναλογική έξοδος (1~5V) DP-Κεντρική παροχή αέρα
B-Τύπος αντλίας κενού 3



.....



10

●Σημείωση: 1. Συνιστάται η εγκατάσταση ενός φίλτρου αέρα με ακρίβεια διήθησης 5um ή λιγότερο για παροχή αέρα θετικής πίεσης της γεννήτριας κενού
(χωρίς την ανάγκη φίλτρου ομίχλης λαδιού)
2. Για τον τύπο αντλίας κενού, η συνιστώμενη ποσότητα στοίβας είναι 6 τμχ. Ο μέγιστος ρυθμός ροής κενού θα μειωθεί εάν υπάρχει στοίβα Bx7
και Bx8. Ανατρέξτε στις ακόλουθες παραμέτρους:
31NL/min είναι η μέγιστη επιτρεπόμενη ροή διέλευσης μονής στοίβας του AZQ-Bx7
28NL/min είναι η μέγιστη επιτρεπόμενη ροή διέλευσης μονής στοίβας του AZQ-Bx8
Τεχνικές παράμετροι
Μοντέλο Παροχή αέρα
εύρος πίεσης
bar		 Ονομαστική
αέρας 12-24V DC±10%, RIPPLE(P-P)10% ή λιγότερο 500kPa
bar		 Μέγ.
κενό  επίπεδο
-kPa		 Μέγ.
κενό  ροή
NL/min		 Κατανάλωση
φορτίο)
NL/min		 Θόρυβος
dB(A)		 Βάρος
    g		 Συνιστ.
Παροχή αέρα
portP		 ώμενη
Κενό
portV		 σωλήνας  διάμ. (mm)
Κενό  αντλία
IPσύνδεσμος
AZQ-X 3.0~6.0 5.0  91  12  8.2  64~70 75.4  φ6 φ6 -
AZQ-T 3.0~6.0 4.5  84  16  15.5  64~70 75.4  φ6 φ6 -
AZQ-B 3.0~6.0 - - 35(Σημείωση) - - 78.2  φ4 φ6 φ6
● Σημείωση: 35NL/min είναι η μέγιστη επιτρεπόμενη ροή διέλευσης μονής στοίβας του AZQ-Bx6
Ροή κενού (NL/min) σε διαφορετικά επίπεδα κενού (-kPa)
Μοντέλο Κατανάλωση 12-24V DC±10%, RIPPLE(P-P)10% ή λιγότερο
500kPa
bar		 Κατανάλωση
φορτίο)
NL/min		 0  10  20  IP30    40  50  60  70  80  90  Μέγ.
κενό  επίπεδο
-kPa
AZQ-X 5.0  8.2  12 9.5
 6.4
 IP5.6
   5.1
 4.4
 3.2
 2.1
 0.9
 - 90
AZQ-T 4.5  15.5  16 14.5 10.7 9.1
 8.0 6.7
 4.8 2.8 - - 84
Χρόνος εκκένωσης (s/L) για την επίτευξη διαφορετικών επιπέδων κενού (-kPa)
Μοντέλο Κατανάλωση  12-24V DC±10%, RIPPLE(P-P)10% ή λιγότερο
500kPa
bar		 Κατανάλωση
φορτίο)
NL/min		 10  20  30  40  50  60  70  80  90  Μέγ.
κενό  επίπεδο
-kPa
AZQ-X 5.0  8.2  0.49  1.37  2.90  4.70  6.98  10.03  14.90  23.20  59.52  90
AZQ-T 4.5  15.5  0.34  0.76  1.51  2.40  3.76  5.61  8.94  16.86  - 84
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ 3
Τεχνικές παράμετροι - Διακόπτης πίεσης
  Μοντέλο

 ZPDC-□
  Εύρος -105~105kPa -100~100kPa
  Ρύθμιση 500kPa -105~105kPa Απόδειξη
  πίεσης 500kPa Γενικό αέριο
  Αέρας, μη διαβρωτικό, μη εύφλεκτο αέριο Τροφοδοσία
  τάση 12-24V DC±10%, RIPPLE(P-P)10% ή λιγότερο Μόνωση κατανάλωση
  s40mA (Χωρίς φορτίο) Switchoutput  Λειτουργία εξόδου
  2NPN ή 2PNP ανοιχτή έξοδος συλλέκτη + 1~5V Γραμμική αναλογική έξοδος Μέγ. Ρεύμα φόρτωσης 125mA
Μέγ. τάση τροφοδοσίας 30V DC (NPN) 24V DC (PNP)
Υπολειπόμενη τάση
≤1.5V Μόνωση χρόνος
≤2.5ms (λειτουργία προστασίας από τρέμουλο 25ms, 100ms, 250ms, 500ms, 1000ms, 1500ms επιλέξιμο) Έξοδος
σύντομος

drcuit προστασία Ναι Επαναληψιμότητα ±0.2%F.5. ±1 ψηφίο
  Οθόνη 3½
  Οθόνη LED7segment (Κόκκινη) οθόνη (Ρυθμός δειγματοληψίας: 5 φορές/δευτ.)
Δείκτηςακρίβεια
  ±2%F.5. ±1 ψηφίο Σε θερμοκρασία περιβάλλοντος: 25±3℃ Διακόπτης ON
  δείκτης OUT1: Πράσινο/OUT2: Κόκκινο    Περιβαλλοντική
IPαντίσταση
IPΘερμοκρασία		 ΒαθμόςIP40                        Θερμοκρασία εύρος
Λειτουργία: 0~50℃ Αντοχή τάση
1000VAC σε 1 λεπτό (μεταξύ περιβλήματος και καλωδίου) Μόνωση αντίσταση
50M0 min. (σε 500V DC, μεταξύ περιβλήματος και καλωδίου) Θερμοκρασία χαρακτηριστικό
  ±2%F.5. (σε εύρος θερμοκρασίας 0~50℃) Μόλυβδος καλώδιο
  Αδιάβροχο καλώδιο PVC (0.15mm²) Διαγράμματα καλωδίωσης κυκλώματος εξόδου Διαστάσεις κεντρικής παροχής αέρα (mm)
Διαστάσεις (mm)
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ 4
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ 5
Μίνι Ολοκληρωμένη Γεννήτρια κενού σειράς AZQ 6
