Αρχική Σελίδα ΠροϊόνταΠνευματικοί Ηλεκτρομαγνητική βαλβίδαΣειρά SBF 1.5 Βαλβιδωτή Βεντούζα Ειδική για Λαμαρίνα

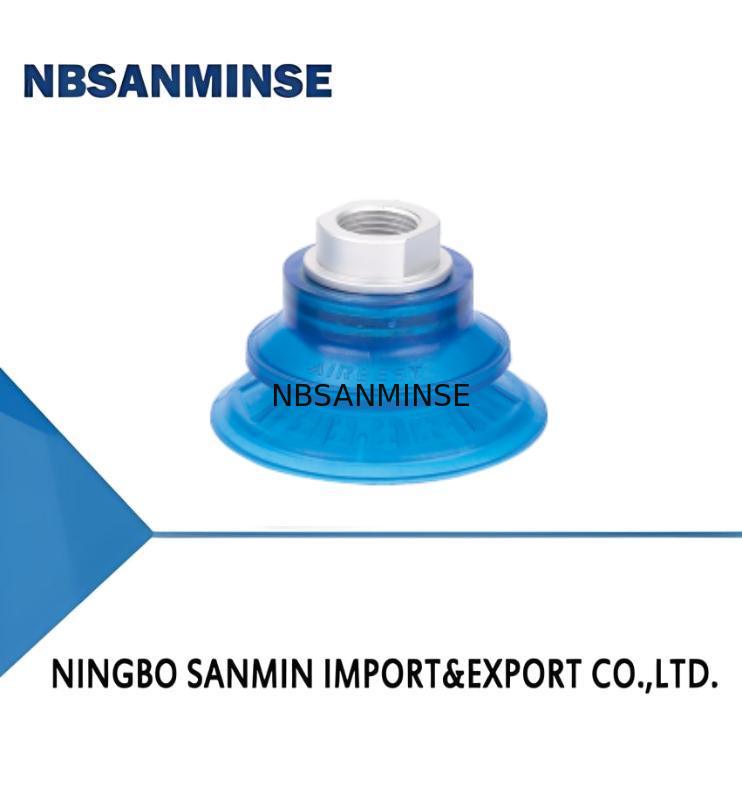

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet

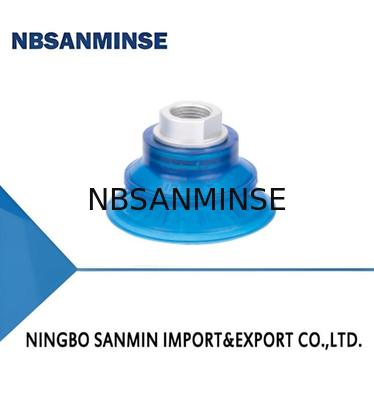

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
Επικοινωνήστε

Σειρά SBF 1.5 Βαλβιδωτή Βεντούζα Ειδική για Λαμαρίνα

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Μάρκα: NBSANMINSE
Model Number: SBF30

Λεπτομερής ενημέρωση
Material & Hardness: U - PU,70 Connection thread: G2F - G1/4 female thread
Pull-out force N: 33 Min.curve radius of workpiece mm: 30
Inner volume cm³: 5.5

Περιγραφή προϊόντων

Χαρακτηριστικά
◇ 1.5 Bellows
◇ Υλικό PU
◇ Εσωτερική δομή στήριξης μεγάλης επιφάνειας
◇ Διάφορα μεγέθη για επιλογή
Πλεονεκτήματα
◇ Εύκολη προσαρμογή σε ανώμαλες επιφάνειες τεμαχίων και έχει αποτέλεσμα απορρόφησης κραδασμών
◇ Εξαιρετική αντοχή στην τριβή και την αντοχή στο λάδι, μεγάλη διάρκεια ζωής
◇ Αυξάνει αποτελεσματικά τη δύναμη τριβής μεταξύ των βεντούζων και των τεμαχίων
◇ Κατάλληλο για τεμάχια με διαφορετικά μεγέθη και σχήματα
Εφαρμογές
◇ Χειρισμός μεταλλικών φύλλων σε υψηλή ταχύτητα, μικρός χρόνος κύκλου
◇ Χειρισμός μεταλλικών φύλλων και αλουμινίου χωρίς παραμόρφωση
◇ Ο ειδικός σχεδιασμός αυλακώσεων της βεντούζας αποτρέπει την ολίσθηση
κατά το χειρισμό λαδωμένων μεταλλικών φύλλων, εξασφαλίζοντας ακριβή τοποθέτηση
◇ Χρησιμοποιείται σε συστήματα χειρισμού μεταλλικών εξαρτημάτων αυτοκινήτων
Σειρά SBF 1.5 Βαλβιδωτή Βεντούζα Ειδική για Λαμαρίνα 0
Δομή
◇1.5 Bellows, μεγάλη διαδρομή συμπίεσης
◇ Η βεντούζα και το εξάρτημα είναι σχεδιασμένα ως ενιαία δομή
Σειρά SBF 1.5 Βαλβιδωτή Βεντούζα Ειδική για Λαμαρίνα 1
   SBF   50   U   -G3F
①     ②   ③        ④
  ①Σειρά ②Διάμετρος ③Υλικό & Σκληρότητα ④Σύνδεση σπείρωμα
  SBF 30-中32mm U-PU 70  G2F -G1/4 θηλυκό σπείρωμα

40-中42mm

G3F -G3/8 θηλυκό σπείρωμα
50-中51.5mm

G2M -G1/4 αρσενικό σπείρωμα
60-中64mm

M10M-M10×1.5 αρσενικό σπείρωμα
80-中84mm

RA -Ορθογώνιος προσαρμογέας
100-φ103mm


Επιλογή-Μοντέλο (Σπείρωμα σύνδεσης)
  Μοντέλο Σύνδεση σπείρωμα
G2M		 M10M G2F G3F RA-Ορθογώνιος προσαρμογέας
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Τεχνικές παράμετροι
  Μοντέλο Δύναμη τραβήγματος
N		 Εσωτερικός όγκος
        cm³		 Ελάχιστη καμπύλη ακτίνα του τεμαχίου
                   mm		 Βάρος
     g		 Συνιστώμενο σωλήνα διάμετρος
mm		 MPQ
τεμ.
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
◇ Σημείωση: Δοκιμή επιπέδου κενού -60kPa, τεμάχιο με λεία και καθαρή επιφάνεια.
   Τα δεδομένα της δύναμης τραβήγματος όπως παραπάνω υπολογίζονται χωρίς να λαμβάνεται υπόψη ο συντελεστής ασφαλείας.
   Τα δεδομένα ενδέχεται να διαφέρουν ανάλογα με την επιφάνεια του τεμαχίου.
Σειρά SBF 1.5 Βαλβιδωτή Βεντούζα Ειδική για Λαμαρίνα 2
◇ Σημείωση: Η ανοχή διαστάσεων συμμορφώνεται με το πρότυπο ανοχής διαστάσεων προϊόντων από καουτσούκ GBT3672.1-2002-1 M3
