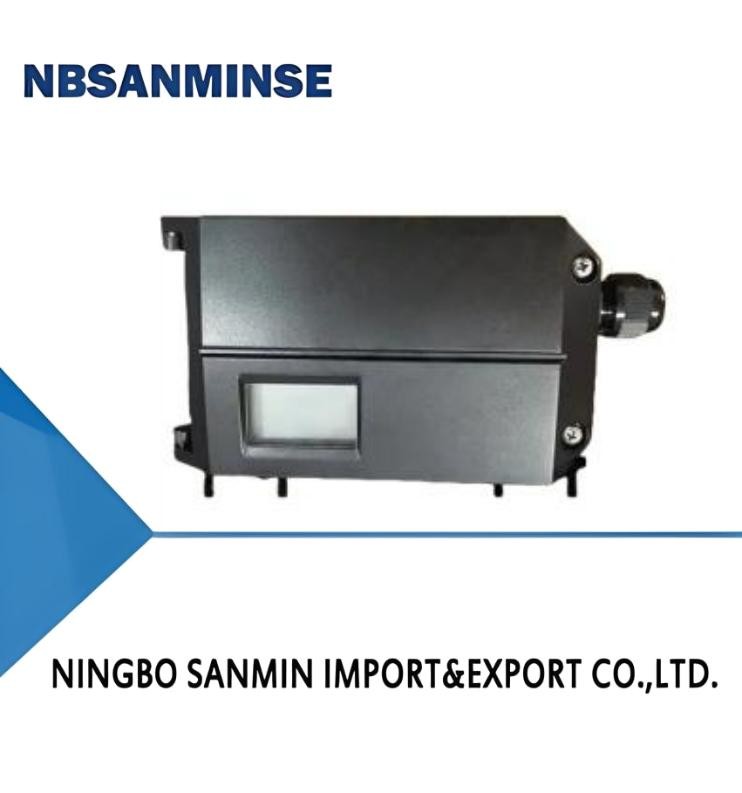

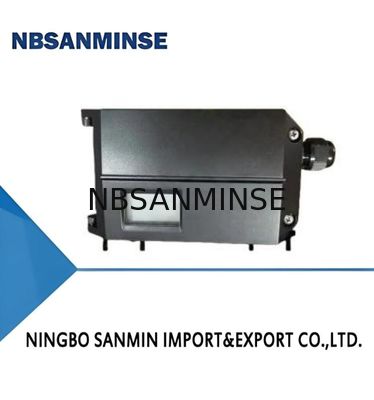

CN8000 Ηλεκτρική συσκευή ευφυούς θέσης βαλβίδων της σειράς Sanmin

1.Διαβάστε προσεκτικά τις οδηγίες εγκατάστασης πριν από την εγκατάσταση του τοποθετητή.Για παράδειγμα:, επιβεβαιώστε την αρχική θέση του τοποθετητή ή του άξονα ανατροφοδότησης του αισθητήρα τηλεχειριδίου πριν από την εγκατάσταση.Για συμβατικές συσκευές θέσης ευθείας πορείας, βεβαιωθείτε ότι το άνω επίπεδο του περιβλήματος του ελεγκτή θέσης είναι σε ορθή γωνία προς τον κύριο άξονα της βαλβίδας.η γωνία περιστροφής της ράβδου ανάδρασης του τοποθετητή πληροί τις απαιτήσεις εγκατάστασης.
2.Μετά την εγκατάσταση του τοποθετητή στην βαλβίδα, συνδέστε την πηγή αέρα και την ηλεκτρική καλωδίωση.Εισφορά σήματος 4 - 20mA για την ενεργοποίηση του εντοπιστή.
3Όταν ενεργοποιείται ο τοποθετητής, το σύστημα βρίσκεται σε κατάσταση μη εκκίνησης πριν από την ολοκλήρωση της λειτουργίας εκκίνησης.και η διεπαφή εμφανίζει πρώτα την ποσοστιαία τιμή του αισθητήρα.

Επισκόπηση του προϊόντος
Οι ευφυείς ηλεκτροπνευματικές συσκευές τοποθέτησης βαλβίδων της σειράς CN8000 χρησιμοποιούνται σε συνδυασμό με πνευματικούς ενεργοποιητές.Λαμβάνουν ένα σήμα 4 - 20mA συνεχούς ρεύματος από το αυτόματο σύστημα ελέγχου για να λάβουν το σύνολο ελέγχου θέσης βαλβίδας - σημείοΕν τω μεταξύ, συλλέγουν το σήμα από τον αισθητήρα θέσης για να πάρουν την πραγματική θέση της βαλβίδας.ελέγχουν την εισαγωγή και την εξάτμιση αέρα από τον πνευματικό κινητήρα, οδηγώντας τη θέση της βαλβίδας για να φτάσει στο σημείο ρύθμισης.

Γενική έκδοση: -20°C ~ + 70°C

Η έκδοση χαμηλών θερμοκρασιών: -40°C ~ + 70°C

Η μέγιστη ανθεκτική στην έκρηξη θερμοκρασία στο περιβάλλον T4 είναι + 60°C. Η μέγιστη ανθεκτική στην έκρηξη θερμοκρασία στο περιβάλλον T6 είναι + 40°C.

ΑέραςΑπαιτήσεις για την πηγή

Συμμόρφωση με το ISO 8573-1

Μέγεθος και πυκνότητα στερεών σωματιδίων: τάξη 3

Σημείο δροσιάς: κατηγορία 3

Περιεκτικότητα σε λάδι: κατηγορία 3

Αντίσταση σε δονήσεις

0.15mm, 10Hz-60Hz, 20 κύκλοι / άξονας

20 m/s2, 60 Hz-500 Hz, 20 κύκλοι/άξονας

Συνιστώμενο εύρος για συνεχή λειτουργία ολόκληρης της βαλβίδας ελέγχου 20m/s2 χωρίς κορυφή συντονισμού

Συγκέντρωση
2 μπάρες:4.8 Nm3/h
4 μπάρες:8.0 Nm3/h
6 μπάρες:11.2 Nm3/h

Εκπομπή (επαναφορά)
Δύο μπάρες:5.9 Nm3/h
4 μπαρ:9.8 Nm3/h
6 μπάρες:130,7Nm3/h

Εξέλιξη (Περίμενε...θέση)
2 μπαρ:6.6 Nm3/h
4 μπαρ:11.1 Nm3/h
6 μπάρες:15.6 Nm3/h
