Χαλκό εσωτερικά και εξωτερικά καλώδια Χαλκός Εγκατάσταση Συνδέεται με σωλήνα για το νερό Αέρος πετρέλαιο
Υπεύθυνος : Ina Chen
Τηλεφωνικό νούμερο : 0086-15168536055
WhatsApp : +8615168536055
| Τόπος καταγωγής: | Κίνα | Μάρκα: | NBSANMINSE |
|---|---|---|---|
| Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|
Λεπτομερής ενημέρωση |
|||
| Κωδικός: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Μέγεθος (χιλ.): | D0 50 50 D1 1/2NPT 3/4NPT D2 14 19 L1 35 45 L2 15 20 |
|---|---|---|---|
| Ονοματεπώνυμο: | Σώμα βαλβίδας Σφραγιστικό στοιχείο χειροκίνητο τροχό | Υλικό: | μεταξένιο χυτοσίδηρο PTFE |
| Ονομαστική πίεση: | 0.6Mpa | Πίεση δοκιμής αντοχής: | 1.0mpa |
| Πίεση δοκιμής σφραγίδας: | 0.6Mpa | Θερμοκρασία λειτουργίας: | ≤200℃ |
| Εργαστικό μέσο: | Νερό, ατμός | ||
Περιγραφή προϊόντων
J29T-6T μετρητής επιπέδου νερού κύριες τεχνικές παραμέτρους ονομαστική πίεση PN0,6MPa πίεση δοκιμής αντοχής 1,0 πίεση δοκιμής σφράγισης 0,6 θερμοκρασία εργασίας ≤ 200 °C μέσο εργασίας: νερό, ατμός
| κωδικός | μέγεθος ((mm) | Ονοματεπώνυμο | υλικό | ||||
| D0 | Δ1 | D2 | Α1 | L2 | Κεφάλαιο 2 | χάλκινο | |
| TL-104-15C/D | 50 | 1/2NPT | 14 | 35 | 15 | Τμήμα σφράγισης | ΠΤΦΕ |
| Δοκιμαστικό σύστημα | 50 | 3/4NPT | 19 | 45 | 20 | χειροκίνητο | χυτοσίδηρο |
| Ονομαστική πίεση | 0.6Mpa | ||||||
| πίεση δοκιμής αντοχής | 1.0Mpa | ||||||
| Πίεση δοκιμής σφραγίδας | 0.6Mpa | ||||||
| θερμοκρασία λειτουργίας | ≤ 200°C | ||||||
| Εργαστικό μέσο | Νερό, ατμός | ||||||
Εγχειρίδιο προϊόντος
Κωδικός: TL-104-15B1 B2,B3

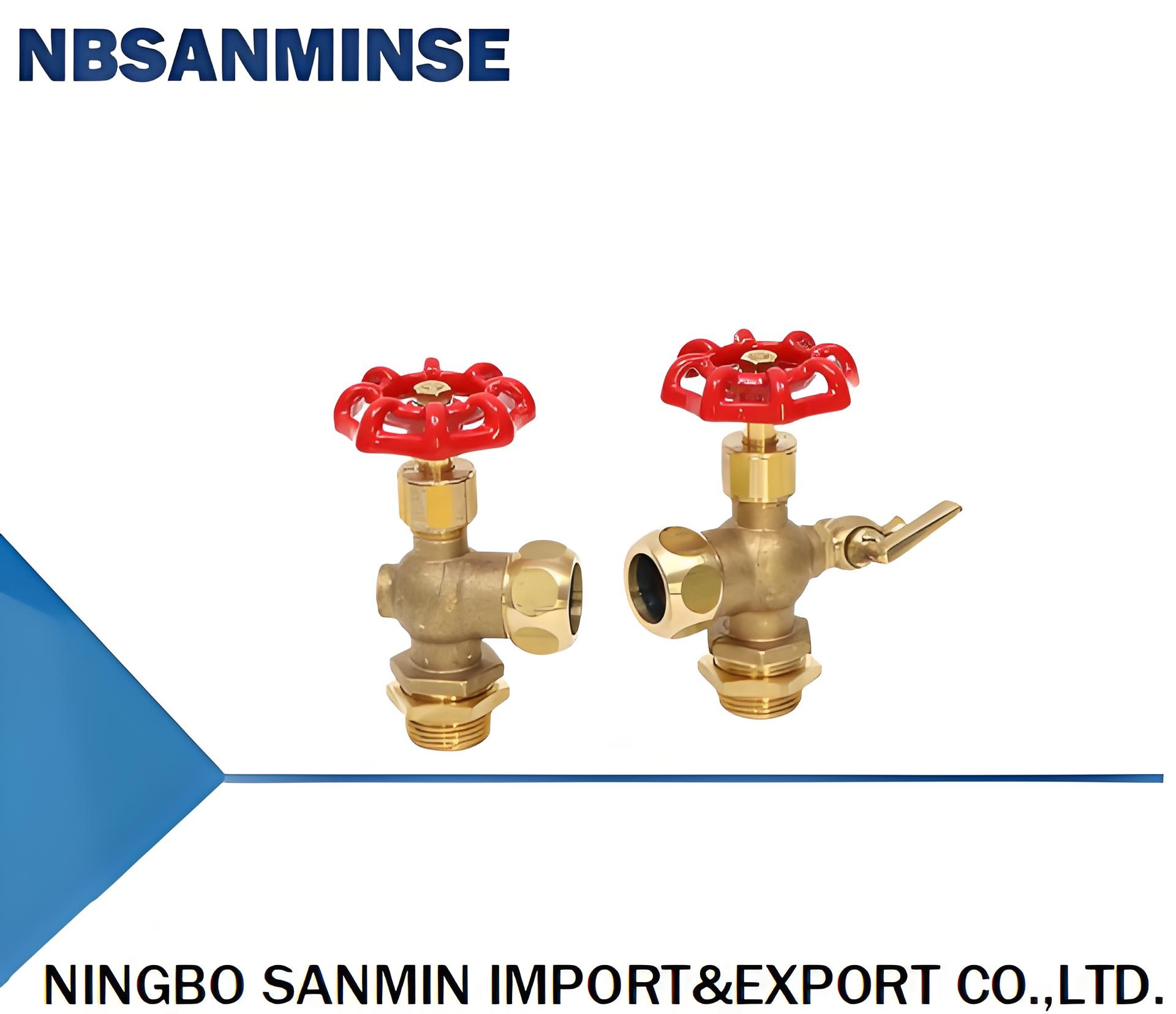

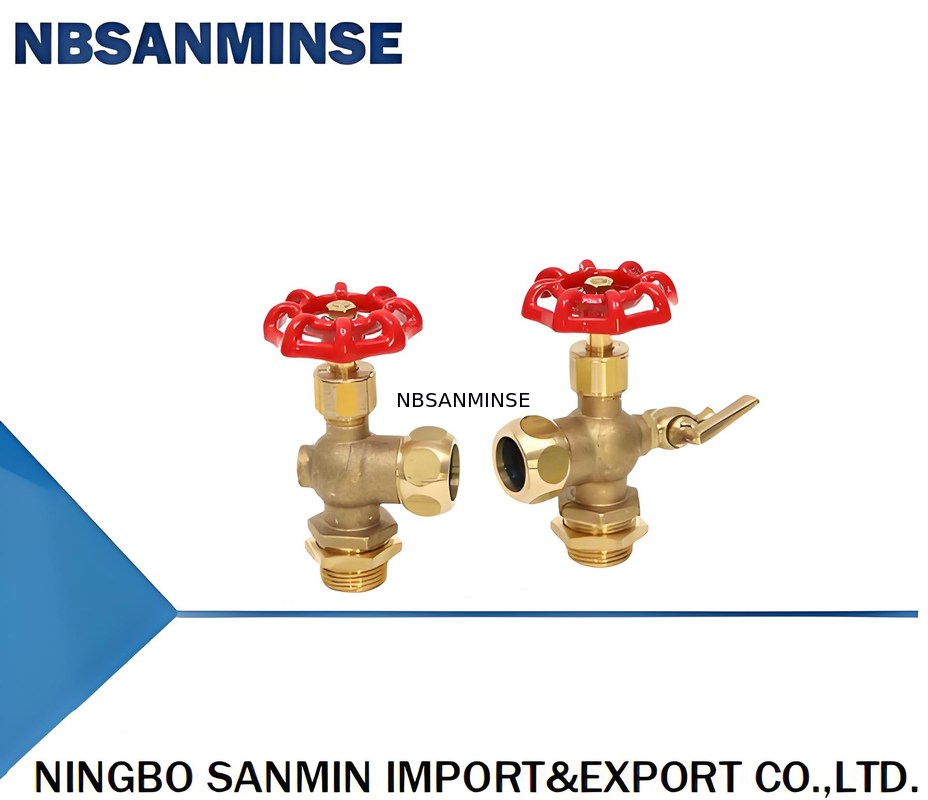

Ονομασία: Μέτρο επιπέδου υγρού τσαγιέρας
(1) ονομαστική πίεση PN0,6MPa·
(2) Πίεση δοκιμής αντοχής 1,0 MPa·
(3) Πίεση δοκιμής σφράγισης 0,6 MPa.
(4) Θερμοκρασία λειτουργίας ≤ 200 °C.
Αυτό το μετρητή επιπέδου νερού είναι κατάλληλο για διάφορα μικρά δοχεία πίεσης και δοχεία αποθήκευσης υγρού, που εμφανίζουν το επίπεδο υγρού.η επιφάνεια σφράγισης είναι κατασκευασμένη από κράμα χαλκούΚατά την εγκατάσταση, ο εξωτερικός νήμα D1 της βαλβίδας μετρήσεως επιπέδου νερού είναι σύμφωνος με τον εσωτερικό νήμα του δοχείου.Λόγω της συσσωματωμένης σύνδεσης του σώματος της βαλβίδας αυτού του προϊόντος, υπάρχουν τρεις διαφορετικοί τύποι συστοιχιών με νήματα διαθέσιμες σε μία προδιαγραφή (βλέπε παραρτήματος για λεπτομέρειες).
| Αριθμός σειράς | Κωδικός προϊόντος | Εξωτερική διάμετρος γυάλινου σωλήνα D | Σύνδεσμος D1 | Απόσταση προστασίας ήπατος | Μέγεθος εγκατάστασης L1 | Απόσταση από το κέντρο L |
| 01 | 104-15Β1 | 12 με 12.3 | G1/2 | 21 | 28 | Προσαρμογή σύμφωνα με τις ανάγκες του χρήστη (καθορισμός των σχετικών διαστάσεων των γυάλινων σωλήνων, των δαχτυλιδιών σφράγισης και των προστατευτικών ράβδων) όπως φαίνεται στον παρακάτω πίνακα |
| 02 | 104-15Β2 | 12 με 12.3 | 1/2 NPT | 21 | 28 | |
| 03 | 104-15Β3 | 12 με 12.3 | ZG1/2 | 21 | 28 | |
| Σημείωση: Όταν ο κωδικός προϊόντος 104-15B1 εγκαταλείπει το εργοστάσιο, οι άνω και κατώτερες βαλβίδες είναι εφοδιασμένες με ένα νήμα συμπίεσης D1 με νήματα κάθε μία. | ||||||
| Αριθμός | απόσταση κέντρου L | κωδικός | Προδιαγραφή | γυάλινος σωλήνας | |
| εξωτερική διάμετρος | μήκος | ||||
| 01 | 300 | 104-15Β1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15Β1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15Β1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15Β1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15Β2 | 1/2 NPT | 12 | 266 |
| 06 | 350 | 104-15Β2 | 1/2 NPT | 12 | 316 |
| 07 | 400 | 104-15Β2 | 1/2 NPT | 12 | 366 |
| 08 | 500 | 104-15Β2 | 1/2 NPT | 12 | 466 |
| 09 | 300 | 104-15Β3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15Β3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15Β3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15Β3 | ZG1/2 | 12 | 466 |
| Ονομασία | Επάνω βαλβίδα | Κάτω βαλβίδα | Βαλβίδα εκκένωσης | Τύπος γυαλιού | Προστατευτική ράβδος |
| ποσότητα | 1 | 1 | 1 | 1 | 2 |
