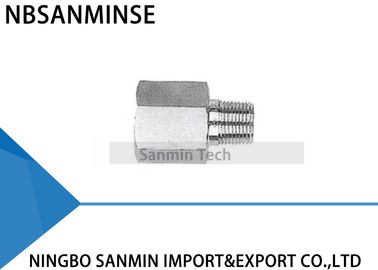

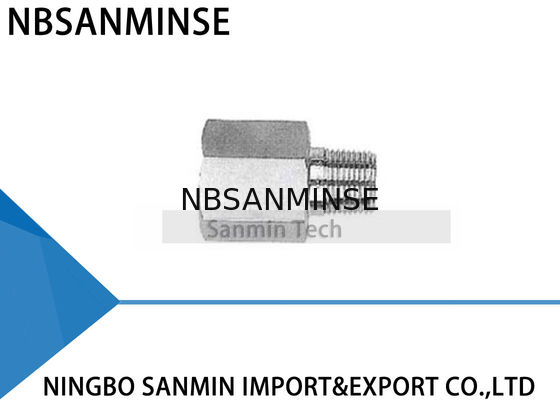

Αντάπτορας Μείωσης Τύπου RA από Ανοξείδωτο Ατσάλι 316L Σύνδεσμος Σωλήνα Εξάρτημα Υδραυλικής Εγκατάστασης Υψηλής Ποιότητας Sanmin
Οδηγίες Εγκατάστασης
Τα εξαρτήματα παραδίδονται συναρμολογημένα και σφιγμένα με το χέρι. Η αποσυναρμολόγηση πριν από τη χρήση μπορεί να επιτρέψει την είσοδο σκόνης ή άλλων σωματιδίων.
1. Εισάγετε τον σωλήνα στο εξάρτημα.
Ελέγξτε ότι ο σωλήνας ακουμπά σταθερά στον ώμο του εξαρτήματος και ότι το παξιμάδι είναι σφιγμένο με το χέρι. Σε αυτό το σημείο, συνιστάται να χαραχθεί μια γραμμή στο εξάγωνο που προεξέχει από το σώμα του εξαρτήματος. Αυτή η γραμμή θα χρησιμεύσει ως δείκτης για το σημείο εκκίνησης και τη σωστή σύσφιξη.
2. Σφίξτε το παξιμάδι.
Απαιτούνται 1-1/4 στροφές του παξιμαδιού για 1/4” (6mm) και άνω (Βλ. Εικ. Α).
Απαιτείται 3/4 στροφής του παξιμαδιού για 3/16” (4mm) και κάτω (Βλ. Εικ. Β).
Οδηγίες Επανασυναρμολόγησης
Οι συνδέσεις μπορούν να αποσυνδεθούν και να επανασυνδεθούν επανειλημμένα, χωρίς απώλεια στεγανότητας.
1. Πριν από την αποσύνδεση, σημειώστε τη θέση του παξιμαδιού σε σχέση με το σώμα του εξαρτήματος.
2. Για επανασυναρμολόγηση, χρησιμοποιήστε ένα γαλλικό κλειδί για να σφίξετε το παξιμάδι στην αρχική θέση.
3. Σφίξτε ελαφρά με γαλλικό κλειδί μέχρι να αισθανθείτε μια μικρή αύξηση της ροπής.
Κόφτης Σωλήνων
Για να επιτευχθεί μια στεγανή σύνδεση, ο σωλήνας πρέπει να κοπεί κάθετα. Συνιστάται ένας κόφτης σωλήνων καλής ποιότητας με την κατάλληλη λεπίδα για το υλικό του σωλήνα.
Μην προσπαθείτε να μειώσετε τον χρόνο κοπής κάνοντας βαθιές κοπές με κάθε στροφή του κόφτη. Αυτό θα σκληρύνει τον σωλήνα.
Το άκρο του σωλήνα πρέπει να αποξεστρωθεί για να αποφευχθεί η ζημιά στο εξάρτημα και να διασφαλιστεί ότι ο σωλήνας φτάνει στον πάτο του εξαρτήματος.
Προειδοποίηση
Μην κρατάτε τον σωλήνα σε μέγγενη στο σημείο όπου θα εισαχθεί στο εξάρτημα (η μέγγενη θα αφήσει σημάδι στον σωλήνα που μπορεί να προκαλέσει διαρροές και μπορεί να προκαλέσει οβάλ σχήμα).
Ορισμένες προφυλάξεις που πρέπει να λαμβάνονται
1. Οι σωλήνες δεν πρέπει να σύρονται στο πάτωμα.
2. Οι σωλήνες δεν πρέπει να σύρονται από μια σχάρα σωλήνων, ειδικά στην περίπτωση σωλήνων μεγάλου εξωτερικού διαμέτρου.
Επιθεώρηση Σωλήνων
Χρήση: Αυτό είναι ένα "No-Go" (Μη-Προχωρήστε) Γκαιτζ και πρέπει να χρησιμοποιείται ως εξής:
Συναρμολογήστε το εξάρτημα σύμφωνα με τις ακόλουθες οδηγίες: 1/4 ίντσας (6mm), 3/8 ίντσας, 1/2 ίντσας (12mm) – κάντε 1-1/4 στροφές από τη σύσφιξη με το χέρι. Ελέγξτε το κενό μεταξύ του παξιμαδιού και του σώματος, χρησιμοποιώντας το κατάλληλο γκαιτζ. Εάν το γκαιτζ γλιστρά εύκολα στο κενό, σφίξτε περαιτέρω το παξιμάδι μέχρι το γκαιτζ να μην μπορεί να εισέλθει στο κενό.
Υψηλή Ασφάλεια
Σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες και υψηλή πίεση, συνιστούμε τις ακόλουθες διαδικασίες εγκατάστασης:
1. Ελέγξτε ότι το παξιμάδι είναι σφιγμένο με το χέρι.
2. Εισάγετε τον σωλήνα (μέχρι τον ώμο).
3. Περιστρέψτε το παξιμάδι με γαλλικό κλειδί μέχρι ο σωλήνας να μην περιστρέφεται ελεύθερα.
4. Σημειώστε τη θέση του παξιμαδιού.
5. Περιστρέψτε το παξιμάδι 1-1/4 στροφές.
Αυτή η μέθοδος διασφαλίζει ότι ακόμη και αν η εξωτερική διάμετρος του σωλήνα είναι στην ελάχιστη ανοχή, οι φερρούλες θα έρχονται σε επαφή με τον σωλήνα για την πλήρη περιστροφή 1-1/4.
Για να διασφαλιστεί η μέγιστη αξιοπιστία και απόδοση των εξαρτημάτων, πρέπει να δοθεί μεγάλη προσοχή κατά την επιλογή του σωλήνα για κάθε εφαρμογή.
Γιατί να μας επιλέξετε
1: Διάφορα στυλ για κάθε προϊόν και πλήρεις σειρές πνευματικών προϊόντων.
2: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
3: Παροχή δωρεάν πληροφοριών προϊόντων.
4: Εξασφαλισμένη αξιόπιστη ποιότητα και ενεργή εξυπηρέτηση μετά την πώληση.
5: Μεγάλο απόθεμα για γρήγορη αποστολή.
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλώ επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναι ηυπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πωλούμεκυλίνδρους αέρα, επεξεργασία πηγής αέρα, ηλεκτροβαλβίδες,βαλβίδες αέρα,ηλεκτροβαλβίδες, βαλβίδες ορείχαλκου, υδραυλικές βαλβίδες, υδραυλικούς κυλίνδρους, εξαρτήματα αέρα και λαδιού , μανόμετρα κ.λπ.
Ε:Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο ατσάλι,
ορείχαλκο, αλουμίνιοεπεξεργασία υλικών. όπως βαλβίδες υψηλήςπίεσηςβαλβίδες / ηλεκτροβαλβίδες / ηλεκτρικές βαλβίδες /βαλβίδες νερού/ πνευματικές βαλβίδες/κυλίνδρους αέρα/υδραυλικές βαλβίδες/υδραυλικούς συσσωρευτέςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;Α: Ναι, φυσικά, μπορούμε να το κατασκευάσουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά πρέπει να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε:Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Υπάρχει εγγύηση διαθέσιμη;
Σημείο Εστίασης Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροών. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανοποιητικού αποτελέσματος.
Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη στεγανές συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική. Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε:Τι προκαλεί συνήθως την καύση των πηνίων ηλεκτροβαλβίδων;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή του πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλον
ζεστό, έντονη δόνηση κ.λπ.Ε: Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά;
Σημείο Εστίασης Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας
| Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού |
Σφραγίδες |
Φθοροελαστομερές, PTFE |
| Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ σιλικόνης, πολυουρεθάνη |
Λίπανση |
Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλή πτητικότητα) |
| Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ροής, χαμηλό ιξώδες) |
Επεξεργασία Παροχής Αέρα |
Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
| Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + τύπου προσρόφησης), θέρμανση με ίχνη |
Μεταλλικά Εξαρτήματα |
Πρόβλεψη για κενό διαστολής |
| Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα Ελέγχου |
Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
| Εγκατάσταση μονωτικών κουτιών, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
| Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με θερμομονωτικά υλικά |
