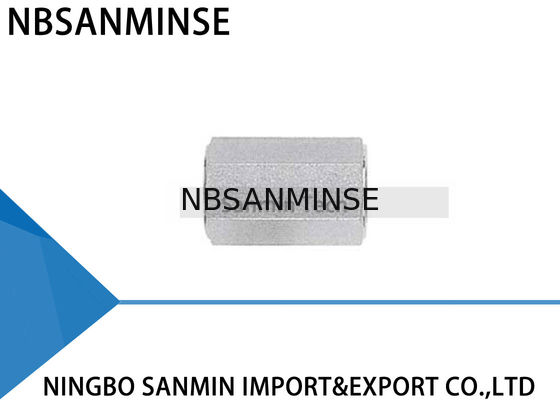

HCG Εξαγωνική Σύζευξη από Ανοξείδωτο Ατσάλι 316L Σύνδεσμος Σωλήνα Εξάρτημα Υδραυλικής Εγκατάστασης Υψηλής Ποιότητας Sanmin
Περιγραφή Συνδέσμων Σωλήνων
Ο σύνδεσμος σωλήνα είναι ένας μηχανισμός που χρησιμοποιείται τόσο για τη στεγανοποίηση όσο και για τη συγκράτηση του σωλήνα. Το μηχανικό πλεονέκτημα και η γεωμετρία αυτού του τύπου συνδέσμου παράγουν μια στεγανή συναρμολόγηση.
Για τη συναρμολόγηση, απλώς εισάγετε τον σωλήνα στην πλήρη διάταξη μέχρι ο σωλήνας να φτάσει στο τέλος του ώμου του σώματος του συνδέσμου. Οι δύο φερρούλες ωθούνται προς τα εμπρός μεταξύ του παξιμαδιού και του σώματος του συνδέσμου χρησιμοποιώντας τη μηχανική δύναμη που δημιουργείται περιστρέφοντας το παξιμάδι δεξιόστροφα. Η πίσω φερρούλα ωθείται προς τα πίσω στην κωνική πίσω πλευρά της μπροστινής φερρούλας, η οποία ωθείται από τη δύναμη στο κωνικό στόμιο του σώματος.
Η πίσω φερρούλα συστέλλεται ακτινικά προς τα μέσα στον σωλήνα, ενώ η μπροστινή φερρούλα ανυψώνεται προς τα έξω για να σχηματίσει μια πλήρη στεγανοποίηση στην κωνική επιφάνεια του σώματος.
Η περιστροφή 1-1/4 στροφών του παξιμαδιού από τη θέση σφιγμένη με το χέρι διασφαλίζει σταθερή κίνηση των στοιχείων στεγανοποίησης. Αυτό εξασφαλίζει αποτελεσματική στεγανοποίηση σε συνθήκες υψηλής πίεσης καθώς και σε συνθήκες εξαιρετικά υψηλού κενού.
Οδηγίες Εγκατάστασης
Οι σύνδεσμοι παραδίδονται συναρμολογημένοι και σφιγμένοι με το χέρι. Η αποσυναρμολόγηση πριν από τη χρήση μπορεί να επιτρέψει την είσοδο σκόνης ή άλλων σωματιδίων.
1. Εισάγετε τον σωλήνα στον σύνδεσμο
Ελέγξτε ότι ο σωλήνας ακουμπά σταθερά στον ώμο του συνδέσμου και ότι το παξιμάδι είναι σφιγμένο με το χέρι. Σε αυτό το σημείο, συνιστάται να χαραχθεί μια γραμμή στο εξάγωνο που προεξέχει στο σώμα του συνδέσμου. Αυτή η γραμμή θα χρησιμεύσει ως δείκτης για το σημείο εκκίνησης και τη σωστή σύσφιξη.
2. Σφίξτε το παξιμάδι
Απαιτούνται 1-1/4 στροφές του παξιμαδιού για 1/4” (6mm) και άνω (Βλ. Εικ. Α)
Απαιτούνται 3/4 στροφής του παξιμαδιού για 3/16” (4mm) και κάτω (Βλ. Εικ. Β)
Οδηγίες Επανασυναρμολόγησης
Οι συνδέσεις μπορούν να αποσυνδεθούν και να επανασυνδεθούν επανειλημμένα, χωρίς απώλεια στεγανής σφράγισης.
1. Πριν από την αποσύνδεση, σημειώστε τη θέση του παξιμαδιού σε σχέση με το σώμα του συνδέσμου.
2. Για επανασυναρμολόγηση, χρησιμοποιήστε γαλλικό κλειδί για να σφίξετε το παξιμάδι στην αρχική θέση.
3. Σφίξτε ελαφρά με γαλλικό κλειδί μέχρι να αισθανθείτε μια ελαφρά αύξηση της ροπής.
Κόφτης Σωλήνων
Για να επιτευχθεί μια στεγανή σύνδεση, ο σωλήνας πρέπει να κοπεί κάθετα. Συνιστάται ένας καλής ποιότητας κόφτης σωλήνων με την κατάλληλη λεπίδα για το υλικό του σωλήνα.
Μην προσπαθείτε να μειώσετε τον χρόνο κοπής κάνοντας βαθιές κοπές με κάθε στροφή του κόφτη. Αυτό θα σκληρύνει τον σωλήνα.
Το άκρο του σωλήνα πρέπει να αποξεστρωθεί για να αποφευχθεί η ζημιά στον σύνδεσμο και να διασφαλιστεί ότι ο σωλήνας φτάνει στον πάτο του συνδέσμου.
Προειδοποίηση
Μην κρατάτε τον σωλήνα σε μέγγενη στο σημείο όπου θα εισαχθεί στον σύνδεσμο (η μέγγενη θα αφήσει σημάδι στον σωλήνα που μπορεί να προκαλέσει διαρροές και μπορεί να προκαλέσει οβάλ σχήμα).
Χειρισμός Σωλήνων
Οι γρατζουνιές στον σωλήνα μπορεί να προκαλέσουν διαρροές. Επομένως, είναι σημαντικό να χειρίζεστε τον σωλήνα προσεκτικά για να μειώσετε τον κίνδυνο διαρροών.
Χάλκινοι Σωλήνες
Εάν χρησιμοποιείτε χάλκινο σωλήνα από ρολό, κρατήστε το άκρο του σωλήνα και ξετυλίξτε το ρολό προς τα έξω, επιτρέποντας στον σωλήνα να ακουμπήσει σε μια επίπεδη επιφάνεια.
Υψηλή Ασφάλεια
Σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες και υψηλή πίεση, συνιστούμε τις ακόλουθες διαδικασίες εγκατάστασης:
1. Ελέγξτε ότι το παξιμάδι είναι σφιγμένο με το χέρι
2. Εισάγετε τον σωλήνα (μέχρι τον ώμο)
3. Περιστρέψτε το παξιμάδι με γαλλικό κλειδί μέχρι ο σωλήνας να μην περιστρέφεται ελεύθερα.
4. Σημειώστε τη θέση του παξιμαδιού.
5. Περιστρέψτε το παξιμάδι 1-1/4 στροφές.
Αυτή η μέθοδος διασφαλίζει ότι ακόμη και αν η εξωτερική διάμετρος του σωλήνα είναι στην ελάχιστη ανοχή, οι φερρούλες θα έρχονται σε επαφή με τον σωλήνα για την πλήρη περιστροφή 1-1/4.
Για να διασφαλιστεί η μέγιστη αξιοπιστία και απόδοση του συνδέσμου, πρέπει να δοθεί μεγάλη προσοχή κατά την επιλογή του σωλήνα για κάθε εφαρμογή.
Επιλογή Σωλήνων
Τέσσερις μεταβλητές πρέπει να λαμβάνονται υπόψη κατά την παραγγελία σωλήνων για χρήση με συνδέσμους:
1. Υλικό
2. Πάχος τοιχώματος σωλήνα
3. Φινίρισμα επιφάνειας σωλήνα
4. Σκληρότητα σωλήνα
Οι σωλήνες πρέπει να συμμορφώνονται με τα πρότυπα ASTM A213 ή ASTM A269, να είναι χωρίς συγκόλληση και πλήρως ανόπτητοι.
Ο σωλήνας πρέπει να είναι απαλλαγμένος από γρατζουνιές και κατάλληλος για κάμψη και φλάντζα.
Γιατί να μας επιλέξετε
1: Διάφορα στυλ για κάθε προϊόν και πλήρεις σειρές πνευματικών προϊόντων.
2: Μεγάλο απόθεμα για γρήγορη αποστολή.
3: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
4: Παροχή δωρεάν πληροφοριών προϊόντων.
5: Υψηλή ποιότητα με ανταγωνιστική τιμή.
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλούμε επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναιυπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πώλησηπνευματικού κυλίνδρου, μονάδας επεξεργασίας πηγής αέρα, ηλεκτροβαλβίδας,πνευματικής βαλβίδας,ηλεκτρομηχανικής βαλβίδας, ορειχάλκινης βαλβίδας, υδραυλικής βαλβίδας, υδραυλικού κυλίνδρου, αέρα και λαδιού σύνδεσμος, μανόμετρο κ.λπ.
Ε:WΤι είδους προϊόντα μπορείτε να κατασκευάσετε;
Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο ατσάλι, ορείχαλκο, αλουμίνιο επεξεργασία υλικών.όπως υψηλήπίεσηΒαλβίδα / ηλεκτροβαλβίδα / ηλεκτρική βαλβίδα / βαλβίδα νερού/πνευματική βαλβίδα/πνευματικός κύλινδρος/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;
Α: Ναι, φυσικά, μπορούμε να το κάνουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά πρέπει να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε: Μπορείτε να παρέχετε αυθεντικά διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Α: Ναι, κανονικά τα προϊόντα έχουν εγγύηση ποιότητας ενός έτους.
Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ των σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροών. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για να ενισχυθεί το αποτέλεσμα στεγανοποίησης. Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγισμένες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική.
Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι συνήθως προκαλεί την καύση των πηνίων ηλεκτροβαλβίδας;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή του πιλότου, πρόβλημα πυρήνα και ελατηρίου της βαλβίδας,
περιβάλλονζεστό, έντονη δόνηση κ.λπ. Ε:
Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Σημείο Εστίασης
| Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας |
Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού |
Στεγανωτικά |
| Φθοροελαστομερές, PTFE |
Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ σιλικόνης, πολυουρεθάνη |
Λίπανση |
| Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ρευστότητας, χαμηλό ιξώδες) |
Επεξεργασία Τροφοδοσίας Αέρα |
| Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + προσρόφηση), θέρμανση με ιχνηλάτηση |
Μεταλλικά Εξαρτήματα |
| Πρόβλεψη διάκενου διαστολής |
Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα Ελέγχου |
| Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
| Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με θερμομονωτικά υλικά |
