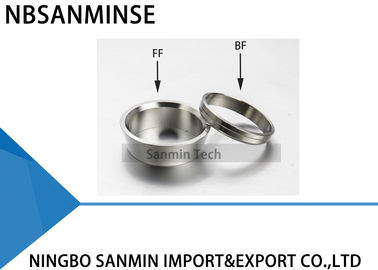

FF Στόμιο Σύνδεσης Σωλήνα από Ανοξείδωτο Χάλυβα 316L, Εξάρτημα Σωλήνα, Εξάρτημα Υδραυλικής Εγκατάστασης, Υψηλής Ποιότητας Sanmin
Περιγραφή Εξαρτημάτων Σωλήνα
Το εξάρτημα σωλήνα είναι ένας μηχανισμός που χρησιμοποιείται τόσο για τη στεγανοποίηση όσο και για τη συγκράτηση σωλήνων. Το μηχανικό πλεονέκτημα και η γεωμετρία αυτού του τύπου εξαρτήματος παράγουν μια στεγανή συναρμολόγηση.
Για τη συναρμολόγηση, απλώς εισάγετε τον σωλήνα στην πλήρη συναρμολόγηση μέχρι ο σωλήνας να φτάσει στο τέλος του ώμου του σώματος του εξαρτήματος. Οι δύο δακτύλιοι ωθούνται προς τα εμπρός μεταξύ του παξιμαδιού και του σώματος του εξαρτήματος χρησιμοποιώντας τη μηχανική δύναμη που δημιουργείται περιστρέφοντας το παξιμάδι δεξιόστροφα. Ο πίσω δακτύλιος ωθείται ενάντια στο κωνικό πίσω μέρος του μπροστινού δακτυλίου, ο οποίος ωθείται με δύναμη στο κωνικό στόμιο του σώματος.
Ο πίσω δακτύλιος συμπιέζεται ακτινικά προς τα μέσα στον σωλήνα, ενώ ο μπροστινός δακτύλιος ανυψώνεται προς τα έξω για να σχηματίσει μια πλήρως επίπεδη στεγανοποίηση στην κωνική επιφάνεια του σώματος.
Η περιστροφή του παξιμαδιού κατά 1-1/4 στροφής από τη θέση σφιγμένης με το χέρι διασφαλίζει τη σταθερή κίνηση των στοιχείων στεγανοποίησης. Αυτό εξασφαλίζει αποτελεσματική στεγανοποίηση έναντι υψηλής πίεσης, καθώς και συνθηκών εξαιρετικά υψηλού κενού.
Οδηγίες Εγκατάστασης
Τα εξαρτήματα παραδίδονται συναρμολογημένα και σφιγμένα με το χέρι. Η αποσυναρμολόγηση πριν από τη χρήση μπορεί να επιτρέψει την είσοδο σκόνης ή άλλων σωματιδίων.
1. Εισάγετε τον σωλήνα στο εξάρτημα
Ελέγξτε ότι ο σωλήνας ακουμπά σταθερά στον ώμο του εξαρτήματος και ότι το παξιμάδι είναι σφιγμένο με το χέρι. Σε αυτό το σημείο, συνιστάται να χαραχθεί μια γραμμή στο εξάγωνο που προεξέχει στο σώμα του εξαρτήματος. Αυτή η γραμμή θα χρησιμεύσει ως δείκτης για το σημείο εκκίνησης και τη σωστή σύσφιξη.
2. Σφίξτε το παξιμάδι
Απαιτούνται 1-1/4 στροφές του παξιμαδιού για 1/4” (6mm) και άνω (Βλ. Εικ. Α)
Απαιτούνται 3/4 στροφής του παξιμαδιού για 3/16” (4mm) και κάτω (Βλ. Εικ. Β)
Οδηγίες Επανασυναρμολόγησης
Οι συνδέσεις μπορούν να αποσυνδεθούν και να επανασυνδεθούν επανειλημμένα, χωρίς απώλεια στεγανότητας.
1. Πριν από την αποσύνδεση, Σημειώστε τη θέση του παξιμαδιού σε σχέση με το σώμα του εξαρτήματος.
2. Για επανασυναρμολόγηση, χρησιμοποιήστε γαλλικό κλειδί για να σφίξετε το παξιμάδι στην αρχική θέση.
3. Σφίξτε ελαφρώς με γαλλικό κλειδί μέχρι να αισθανθείτε μια ελαφρά αύξηση της ροπής.
Χειρισμός Σωλήνων
Οι γρατζουνιές στον σωλήνα μπορεί να προκαλέσουν διαρροές. Επομένως, είναι σημαντικό να χειρίζεστε τον σωλήνα προσεκτικά για να μειώσετε τον κίνδυνο διαρροών.
Ορισμένες προφυλάξεις που πρέπει να λαμβάνονται
1. Οι σωλήνες δεν πρέπει να σύρονται στο πάτωμα.
2. Οι σωλήνες δεν πρέπει να σύρονται από μια σχάρα σωλήνων, ειδικά σε περίπτωση σωλήνων μεγάλου εξωτερικού διαμέτρου.
Χάλκινοι Σωλήνες
Εάν χρησιμοποιείτε χάλκινο σωλήνα από ρολό, κρατήστε το άκρο του σωλήνα και ξετυλίξτε το ρολό προς τα έξω, επιτρέποντας στον σωλήνα να ακουμπήσει σε μια επίπεδη επιφάνεια.
Επιθεώρηση Σωλήνων
Χρήση: Αυτό είναι ένα μετρητικό εργαλείο "No-Go" και πρέπει να χρησιμοποιείται ως εξής:
Συναρμολογήστε το εξάρτημα σύμφωνα με τις ακόλουθες οδηγίες: 1/4 ίντσας (6mm), 3/8 ίντσας, 1/2 ίντσας (12mm) - κάντε 1-1/4 στροφές από τη σφιγμένη με το χέρι θέση. Ελέγξτε το κενό μεταξύ του παξιμαδιού και του σώματος, χρησιμοποιώντας το κατάλληλο μετρητικό εργαλείο. Εάν το εργαλείο γλιστράει εύκολα στο κενό, σφίξτε περαιτέρω το παξιμάδι μέχρι το εργαλείο να μην μπορεί να εισέλθει στο κενό.
Υψηλή Ασφάλεια
Σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες και υψηλή πίεση, συνιστούμε τις ακόλουθες διαδικασίες εγκατάστασης:
1. Ελέγξτε ότι το παξιμάδι είναι σφιγμένο με το χέρι
2. Εισάγετε τον σωλήνα (Μέχρι τον ώμο)
3. Περιστρέψτε το παξιμάδι με γαλλικό κλειδί μέχρι ο σωλήνας να μην περιστρέφεται ελεύθερα.
4. Σημειώστε τη θέση του παξιμαδιού.
5. Περιστρέψτε το παξιμάδι 1-1/4 στροφές.
Αυτή η μέθοδος διασφαλίζει ότι ακόμη και αν ο εξωτερικός σωλήνας είναι στην ελάχιστη ανοχή, οι δακτύλιοι θα έρχονται σε επαφή με τον σωλήνα για την πλήρη περιστροφή 1-1/4.
Για να διασφαλιστεί η μέγιστη αξιοπιστία και απόδοση του εξαρτήματος, πρέπει να δοθεί μεγάλη προσοχή κατά την επιλογή του σωλήνα για κάθε εφαρμογή.
Γιατί να μας επιλέξετε
1: Διάφορα στυλ για κάθε προϊόν και πλήρεις σειρές πνευματικών προϊόντων.
2: Η παραγγελία δείγματος & η μικρή ποσότητα παραγγελίας είναι αποδεκτή.
3: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
4: Παροχή δωρεάν πληροφοριών προϊόντων.
5: Μεγάλο απόθεμα για γρήγορη αποστολή.
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλούμε επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναι ηυπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πωλούμεπνευματικούς κυλίνδρους, επεξεργαστές πηγής αέρα, ηλεκτροβαλβίδες,πνευματικές βαλβίδες,ηλεκτροβαλβίδες, ορειχάλκινες βαλβίδες, υδραυλικές βαλβίδες, υδραυλικούς κυλίνδρους, πνευματικά και υδραυλικά εξαρτήματα, μανόμετρα κ.λπ.
Ε:Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο χάλυβα
,ορείχαλκο, αλουμίνιο επεξεργασία υλικών.όπως βαλβίδες υψηλήςπίεσηςΒαλβίδα / ηλεκτροβαλβίδα / ηλεκτρική βαλβίδα / βαλβίδα νερού/πνευματική βαλβίδα/πνευματικός κύλινδρος/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;
Α: Ναι, φυσικά, μπορούμε να το κάνουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά πρέπει να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε:Μπορείτε να παρέχετε αυθεντικά διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Τι πρέπει να προσέχετε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Α: Ναι, κανονικά τα προϊόντα έχουν εγγύηση ποιότητας ενός έτους.
Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροών. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανοποιητικού αποτελέσματος. Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη στεγανές συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική.
Ε: Πώς να μετατρέψετε μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε:Τι προκαλεί συνήθως την καύση των πηνίων ηλεκτροβαλβίδων;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή του πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλονζεστό, έντονη δόνηση κ.λπ. Ε:
Τι πρέπει να προσέχετε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Σημείο Εστίασης
| Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας |
Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού |
Στεγανοποιητικά |
| Φθοροελαστομερές, PTFE |
Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ πολυουρεθάνης σιλικόνης |
Λίπανση |
| Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ροής, χαμηλό ιξώδες) |
Επεξεργασία Παροχής Αέρα |
| Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + προσρόφηση), θέρμανση με ιχνηλάτηση |
Μεταλλικά Εξαρτήματα |
| Πρόβλεψη για διάκενο διαστολής |
Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα Ελέγχου |
| Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
| Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με μονωτικά υλικά |
