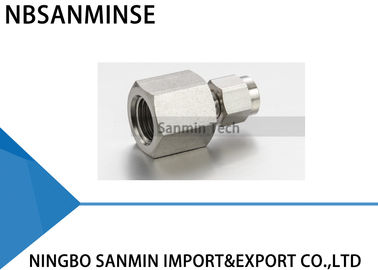

Σύνδεσμος Θηλυκού Τύπου FC από ανοξείδωτο ατσάλι 316L για σωλήνες, εξάρτημα υδραυλικών, υψηλής ποιότητας Sanmin
Περιγραφή εξαρτημάτων σωλήνων
Το εξάρτημα σωλήνα είναι ένας μηχανισμός που χρησιμοποιείται τόσο για τη στεγανοποίηση όσο και για τη συγκράτηση του σωλήνα. Το μηχανικό πλεονέκτημα και η γεωμετρία αυτού του τύπου εξαρτήματος παράγουν μια στεγανή συναρμολόγηση.
Για τη συναρμολόγηση, απλώς εισάγετε τον σωλήνα στην πλήρη διάταξη μέχρι ο σωλήνας να φτάσει στο τέλος του ώμου του σώματος του εξαρτήματος. Οι δύο φερρούλες ωθούνται προς τα εμπρός μεταξύ του παξιμαδιού και του σώματος του εξαρτήματος χρησιμοποιώντας τη μηχανική δύναμη που δημιουργείται περιστρέφοντας το παξιμάδι δεξιόστροφα. Η πίσω φερρούλα ωθείται προς τα κάτω στην κωνική πίσω πλευρά της μπροστινής φερρούλας, η οποία ωθείται από τη δύναμη στο κωνικό στόμιο του σώματος.
Η πίσω φερρούλα συμπιέζεται ακτινικά προς τα μέσα στον σωλήνα, ενώ η μπροστινή φερρούλα ανυψώνεται προς τα έξω για να σχηματίσει μια πλήρως επιφανειακή στεγανοποίηση στην κωνική επιφάνεια του σώματος.
Η περιστροφή του παξιμαδιού κατά 1-1/4 στροφής από τη θέση σφιγμένης με το χέρι διασφαλίζει τη σταθερή κίνηση των στοιχείων στεγανοποίησης. Αυτό εξασφαλίζει αποτελεσματική στεγανοποίηση σε συνθήκες υψηλής πίεσης καθώς και σε συνθήκες εξαιρετικά υψηλού κενού.
Κοπή σωλήνων
Μπορούν να χρησιμοποιηθούν δύο διαφορετικές μέθοδοι για την κοπή σωλήνων:
1. Κόφτης σωλήνων
2. Σιδηροπρίονο
Κοπή με σιδηροπρίονο
Για να κοπεί ο σωλήνας με σιδηροπρίονο και να ληφθούν τετράγωνα άκρα, ο σωλήνας πρέπει να κοπεί με οδηγούς μπλοκ
Αυτή η μέθοδος κοπής απαιτεί αφαίρεση γρεζιών από τα άκρα του σωλήνα.
Χειρισμός σωλήνων
Οι γρατζουνιές στον σωλήνα μπορεί να προκαλέσουν διαρροές. Επομένως, είναι σημαντικό να χειρίζεστε τον σωλήνα προσεκτικά για να μειώσετε τον κίνδυνο διαρροών.
Ορισμένες προφυλάξεις που πρέπει να λαμβάνονται
1. Οι σωλήνες δεν πρέπει να σύρονται στο πάτωμα.
2. Οι σωλήνες δεν πρέπει να σύρονται από μια σχάρα σωληνώσεων, ειδικά στην περίπτωση σωλήνων μεγάλου εξωτερικού διαμέτρου
Επιθεώρηση σωληνώσεων
Χρήση: Αυτό είναι ένα όργανο μέτρησης "No-Go" και πρέπει να χρησιμοποιείται ως εξής:
Συναρμολογήστε το εξάρτημα σύμφωνα με τις ακόλουθες οδηγίες: 1/4 ίντσας (6mm), 3/8 ίντσας, 1/2 ίντσας (12mm) – σφίξτε 1-1/4 στροφές από τη σφιγμένη με το χέρι θέση. Ελέγξτε το κενό μεταξύ του παξιμαδιού και του σώματος, χρησιμοποιώντας το κατάλληλο όργανο μέτρησης. Εάν το όργανο μέτρησης γλιστράει εύκολα στο κενό, σφίξτε περαιτέρω το παξιμάδι μέχρι το όργανο μέτρησης να μην μπορεί να εισέλθει στο κενό
Υψηλή ασφάλεια
Σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες και υψηλή πίεση, συνιστούμε τις ακόλουθες διαδικασίες εγκατάστασης:
1. Ελέγξτε ότι το παξιμάδι είναι σφιγμένο με το χέρι
2. Εισάγετε τον σωλήνα (Μέχρι τον ώμο)
3. Περιστρέψτε το παξιμάδι με γαλλικό κλειδί μέχρι ο σωλήνας να μην περιστρέφεται ελεύθερα.
4. Σημειώστε τη θέση του παξιμαδιού.
5. Περιστρέψτε το παξιμάδι 1-1/4 στροφές.
Αυτή η μέθοδος διασφαλίζει ότι ακόμη και αν η εξωτερική διάμετρος του σωλήνα είναι στην ελάχιστη ανοχή, οι φερρούλες θα έρχονται σε επαφή με τον σωλήνα για την πλήρη περιστροφή 1-1/4.
Για να διασφαλιστεί η μέγιστη αξιοπιστία και απόδοση του εξαρτήματος, πρέπει να δοθεί μεγάλη προσοχή κατά την επιλογή του σωλήνα για κάθε εφαρμογή
Γιατί να μας επιλέξετε
1: Υψηλή ποιότητα με ανταγωνιστική τιμή.
2: Η παραγγελία δείγματος & η μικρή ποσότητα παραγγελίας είναι αποδεκτή.
3: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
4: Παροχή δωρεάν πληροφοριών προϊόντων.
5: Εξασφαλισμένη αξιόπιστη ποιότητα και ενεργή εξυπηρέτηση μετά την πώληση
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλώ επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναι ηυπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πώλησηκυλίνδρου αέρα, επεξεργασίας πηγής αέρα, ηλεκτροβαλβίδας, βαλβίδας αέρα, ηλεκτροκινητή βαλβίδας, βαλβίδας ορείχαλκου, υδραυλικής βαλβίδας, υδραυλικού κυλίνδρου, αέρα και λαδιού εξαρτήματα, μανόμετρο κ.λπ.
Ε: Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο ατσάλι
,ορείχαλκο, αλουμίνιο επεξεργασία υλικών.όπως βαλβίδα υψηλής πίεσης/ηλεκτροβαλβίδα/ηλεκτρική βαλβίδα/ βαλβίδα νερού/πνευματική βαλβίδα/κύλινδρος αέρα/υδραυλική βαλβίδα/υδραυλικός συσσωρευτής προϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;
Α: Ναι, φυσικά, μπορούμε να το κατασκευάσουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά χρειάζεται να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε: Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Τι πρέπει να προσέχετε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Α: Ναι, κανονικά τα προϊόντα έχουν εγγύηση ποιότητας ενός έτους.
Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροών. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του αποτελέσματος στεγανοποίησης Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγισμένες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική.
Ε: Πώς να μετατρέψετε μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι προκαλεί συνήθως την καύση των πηνίων ηλεκτροβαλβίδων;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή του πιλότου, πρόβλημα πυρήνα και ελατηρίου βαλβίδας,
περιβάλλονζεστό, έντονη δόνηση κ.λπ. Ε:
Τι πρέπει να προσέχετε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Σημείο εστίασης
| Αντιμετώπιση περιβάλλοντος υψηλής θερμοκρασίας |
Αντιμετώπιση περιβάλλοντος εξαιρετικά ψυχρού |
Στεγανοποιητικά |
| Φθοροελαστομερές, PTFE |
Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ πολυουρεθάνης, σιλικόνης |
Λίπανση |
| Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ρευστότητας, χαμηλό ιξώδες) |
Επεξεργασία παροχής αέρα |
| Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + τύπου προσρόφησης), θέρμανση με ιχνηλάτηση |
Μεταλλικά εξαρτήματα |
| Περιθώριο διαστολής |
Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα ελέγχου |
| Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
| Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με μονωτικά υλικά |
Σωλήνες, αρσενικό θηλυκό εξάρτημα ορείχαλκου, αρσενικό θηλυκό εξάρτημα, εξάρτημα σωλήνα, πλαστικό εξάρτημα σωλήνα, πνευματικό εξάρτημα, εξαρτήματα ώθησης, σύνδεσμος γρήγορης σύνδεσης, γρήγορη σύνδεση, εξαρτήματα γρήγορης σύζευξης, SS304, εξαρτήματα ανοξείδωτου χάλυβα, εξαρτήματα σωλήνων από ανοξείδωτο χάλυβα, εξαρτήματα σωλήνων Τ, σπειρωτά εξαρτήματα ανοξείδωτου χάλυβα, σύνδεσμος σωλήνα, εξάρτημα σωλήνα, σύνδεση σωλήνα, σύνδεση σωλήνα, πλαστικός γρήγορος, ζεύκτες, πνευματικά μέρη, σπειρωτή ένωση, πνευματικό εξάρτημα, εξάρτημα εισαγωγής, εξάρτημα μετάβασης, εξάρτημα ώθησης, συμπιεστικό εξάρτημα, εξάρτημα από ανοξείδωτο ατσάλι 316L |
