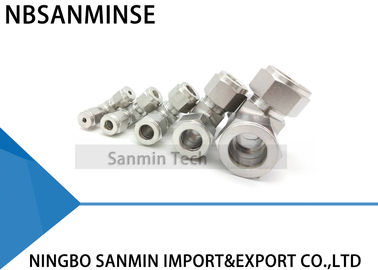

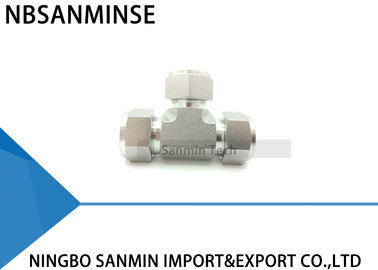

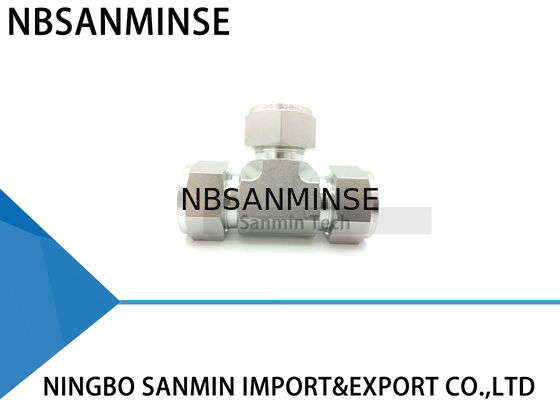

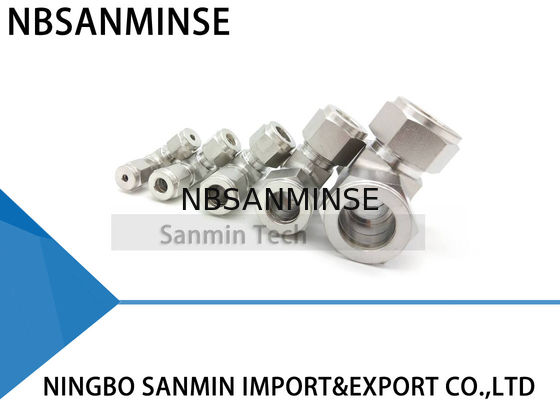

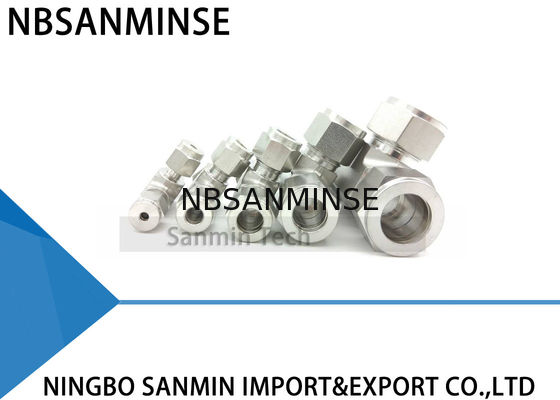

Σύνδεσμος Τετράγωνο από Ανοξείδωτο Ατσάλι SS316L Πνευματικά Εξαρτήματα Σωλήνων Εξαρτήματα Υδραυλικών Υψηλής Ποιότητας Sanmin
Περιγραφή Εξαρτημάτων Σωλήνων
Το εξάρτημα σωλήνα είναι ένας μηχανισμός που χρησιμοποιείται τόσο για τη στεγανοποίηση όσο και για τη συγκράτηση του σωλήνα. Το μηχανικό πλεονέκτημα και η γεωμετρία αυτού του τύπου εξαρτήματος παράγουν μια στεγανή συναρμολόγηση.
Για τη συναρμολόγηση, απλώς εισάγετε τον σωλήνα στην πλήρη συναρμολόγηση μέχρι ο σωλήνας να φτάσει στο τέλος του ώμου του σώματος του εξαρτήματος. Οι δύο φερρούλες ωθούνται προς τα εμπρός μεταξύ του παξιμαδιού και του σώματος του εξαρτήματος χρησιμοποιώντας τη μηχανική δύναμη που δημιουργείται περιστρέφοντας το παξιμάδι δεξιόστροφα. Η πίσω φερρούλα ωθείται προς τα κάτω στην κωνική πίσω πλευρά της μπροστινής φερρούλας, η οποία ωθείται από τη δύναμη στο κωνικό στόμιο του σώματος.
Η πίσω φερρούλα πρεσάρεται ακτινικά προς τα μέσα στον σωλήνα, ενώ η μπροστινή φερρούλα ανυψώνεται προς τα έξω για να σχηματίσει μια πλήρως επίπεδη στεγανοποίηση στην κωνική επιφάνεια του σώματος.
Η περιστροφή του παξιμαδιού κατά 1-1/4 στροφής από τη θέση σφιγμένης με το χέρι διασφαλίζει τη σταθερή κίνηση των στοιχείων στεγανοποίησης. Αυτό εξασφαλίζει αποτελεσματική στεγανοποίηση έναντι υψηλής πίεσης καθώς και συνθηκών εξαιρετικά υψηλού κενού.
Κοπή σωλήνων
Μπορούν να χρησιμοποιηθούν δύο διαφορετικές μέθοδοι για την κοπή σωλήνων:
1. Κόφτης σωλήνων
2. Σιδηροπρίονο
Κοπή με σιδηροπρίονο
Για να κοπεί ο σωλήνας με σιδηροπρίονο και να ληφθούν τετράγωνα άκρα, ο σωλήνας πρέπει να κοπεί με οδηγούς μπλοκ.
Αυτή η μέθοδος κοπής απαιτεί αφαίρεση γρεζιών από τα άκρα του σωλήνα.
Προειδοποίηση
Μην κρατάτε τον σωλήνα σε μέγγενη στο σημείο όπου θα εισαχθεί στο εξάρτημα (η μέγγενη θα αφήσει σημάδι στον σωλήνα που μπορεί να προκαλέσει διαρροές και μπορεί να προκαλέσει οβάλτητα).
Ορισμένες προφυλάξεις που πρέπει να λαμβάνονται
1. Οι σωλήνες δεν πρέπει να σύρονται στο πάτωμα.
2. Οι σωλήνες δεν πρέπει να σύρονται από σχάρα σωλήνων, ειδικά σε περίπτωση σωλήνων μεγάλου εξωτερικού διαμέτρου.
Επιθεώρηση Σωλήνων
Χρήση: Αυτό είναι ένα "No-Go" (Μη-Προχωρητικό) Γκάτζ και πρέπει να χρησιμοποιείται ως εξής:
Συναρμολόγηση εξαρτήματος σύμφωνα με τις ακόλουθες οδηγίες: 1/4 ίντσας (6mm), 3/8 ίντσας, 1/2 ίντσας (12mm) - σφίξτε 1-1/4 στροφές από τη σφιχτή με το χέρι θέση. Ελέγξτε το κενό μεταξύ του παξιμαδιού και του σώματος, χρησιμοποιώντας το κατάλληλο γκάτζ. Εάν το γκάτζ γλιστράει εύκολα στο κενό, σφίξτε περαιτέρω το παξιμάδι μέχρι το γκάτζ να μην μπορεί να εισέλθει στο κενό.
Υψηλή Ασφάλεια
Σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες και υψηλή πίεση, συνιστούμε τις ακόλουθες διαδικασίες εγκατάστασης:
1. Ελέγξτε ότι το παξιμάδι είναι σφιχτό με το χέρι.
2. Εισάγετε τον σωλήνα (Μέχρι τον ώμο).
3. Περιστρέψτε το παξιμάδι με γαλλικό κλειδί μέχρι ο σωλήνας να μην περιστρέφεται ελεύθερα.
4. Σημειώστε τη θέση του παξιμαδιού.
5. Περιστρέψτε το παξιμάδι 1-1/4 στροφές.
Αυτή η μέθοδος διασφαλίζει ότι ακόμη και αν η εξωτερική διάμετρος του σωλήνα είναι στην ελάχιστη ανοχή, οι φερρούλες θα έρχονται σε επαφή με τον σωλήνα για την πλήρη περιστροφή 1-1/4.
Για να διασφαλιστεί η μέγιστη αξιοπιστία και απόδοση του εξαρτήματος, πρέπει να δοθεί μεγάλη προσοχή κατά την επιλογή του σωλήνα για κάθε εφαρμογή.
Γιατί να μας επιλέξετε
1: Διάφορα στυλ για κάθε προϊόν και πλήρεις σειρές πνευματικών προϊόντων.
2: Υψηλή ποιότητα με ανταγωνιστική τιμή.
3: Η παραγγελία δείγματος & η μικρή ποσότητα παραγγελίας είναι αποδεκτή.
4: Εξασφαλισμένη αξιόπιστη ποιότητα και ενεργή εξυπηρέτηση μετά την πώληση.
5: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλούμε επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναιυπηρεσία εξαγωγέα αυτοματισμών με πλήρες κοντέινερ, και πώλησηπνευματικός κύλινδρος, μονάδα επεξεργασίας πηγής αέρα, ηλεκτρομαγνητική βαλβίδα,βαλβίδα αέρα,μηχανοκίνητη βαλβίδα, βαλβίδα ορείχαλκου, υδραυλική βαλβίδα, υδραυλικός κύλινδρος, αέρας και λάδι εξάρτημα, μανόμετρο κ.λπ.
Ε: Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο ατσάλι
, ορείχαλκο, αλουμίνιοεπεξεργασία υλικών. όπως υψηλήπίεσηΒαλβίδα / ηλεκτρομαγνητική βαλβίδα / ηλεκτρική βαλβίδα /βαλβίδα νερού/ πνευματική βαλβίδα/ πνευματικός κύλινδρος/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;Α: Ναι, φυσικά, μπορούμε να το κατασκευάσουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά χρειάζεται να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.Ε: Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Υπάρχει εγγύηση διαθέσιμη;
Α: Ναι, κανονικά τα προϊόντα έχουν εγγύηση ποιότητας ενός έτους.
Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροών. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανοποιητικού αποτελέσματος.
Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγισμένες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική.
Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²; Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι συνήθως προκαλεί την καύση των πηνίων ηλεκτρομαγνητικής βαλβίδας;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλον
ζεστό, έντονη δόνηση κ.λπ.
Ε:Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Σημείο Εστίασης
Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού
| Στεγανωτικά |
Φθοροελαστομερές, PTFE |
Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ σιλικόνης, πολυουρεθάνη |
| Λίπανση |
Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής εξάτμισης) |
Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ροής, χαμηλό ιξώδες) |
| Επεξεργασία Παροχής Αέρα |
Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + τύπου προσρόφησης), θέρμανση με ιχνηλάτηση |
| Μεταλλικά Εξαρτήματα |
Πρόβλεψη διάκενου διαστολής |
Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
| Εξαρτήματα Ελέγχου |
Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
Εγκατάσταση μονωτικών κουτιών, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
| Εγκατάσταση |
Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με μονωτικά υλικά |
| Σωλήνες, αρσενικό θηλυκό ορειχάλκινο εξάρτημα, αρσενικό θηλυκό εξάρτημα, εξάρτημα σωλήνα, πλαστικό εξάρτημα σωλήνα, πλαστικό εξάρτημα, πνευματικό εξάρτημα, εξάρτημα ώθησης, γρήγορο σύνδεσμο, γρήγορη σύνδεση, εξαρτήματα γρήγορης σύζευξης, SS304, εξαρτήματα από ανοξείδωτο ατσάλι, εξαρτήματα σωλήνων από ανοξείδωτο ατσάλι, εξαρτήματα σωλήνων Τ, σπειρωτά εξαρτήματα από ανοξείδωτο ατσάλι, σύνδεσμος σωλήνα, εξάρτημα σωλήνα, Σύνδεση σωλήνα, Ένωση σωλήνα, Πλαστικός Γρήγορος, Συζεύκτες, Πνευματικά μέρη, Σπειρωτή Ένωση, Εξάρτημα πνευματικό, Εξάρτημα εισαγωγής, Εξάρτημα σύνδεσης, Ρυθμιστές Ταχύτητας, Σταματητές, Εξάρτημα γρήγορης σύνδεσης σωλήνα, Ρυθμιστές Ταχύτητας, Βαλβίδες Αντεπιστροφής, Χειροκίνητες Βαλβίδες, Σφαιρικές Βαλβίδες, Χειροκίνητο συρόμενο εξάρτημα, Βαλβίδα ελέγχου αέρα, Μίνι εξάρτημα, Εξάρτημα εισαγωγής, Εξάρτημα μετάβασης, Εξάρτημα σύνδεσης, Εξάρτημα συμπίεσης, Εξάρτημα από ανοξείδωτο ατσάλι 316L |
|
|
