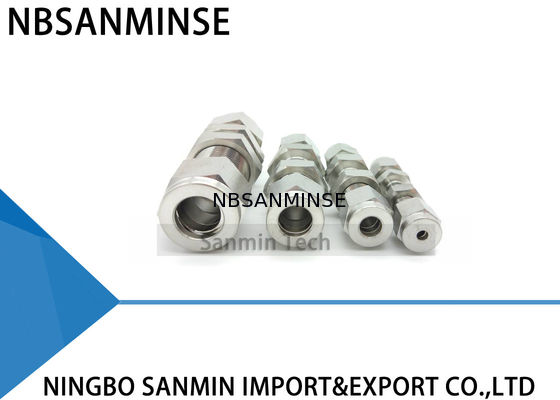

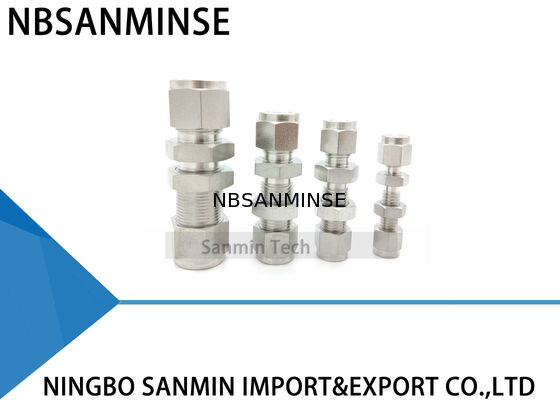

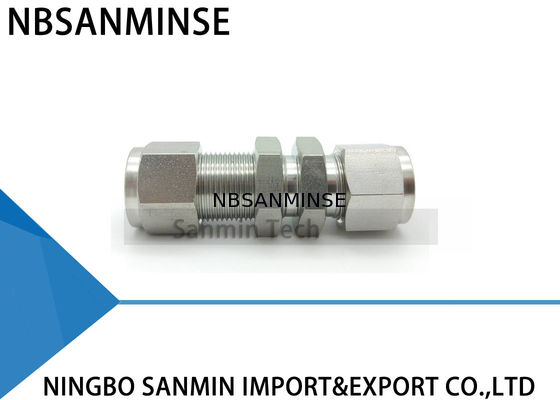

Ένωση Στηρίγματος Συγκόλλησης από Ανοξείδωτο Χάλυβα SS316L Πνευματικό Εξάρτημα Σωληνώσεων Υψηλής Ποιότητας Sanmin
Περιγραφή Εξαρτημάτων Σωληνώσεων
Το εξάρτημα σωλήνωσης είναι ένας μηχανισμός που χρησιμοποιείται τόσο για τη στεγανοποίηση όσο και για τη συγκράτηση σωληνώσεων. Το μηχανικό πλεονέκτημα και η γεωμετρία αυτού του τύπου εξαρτήματος παράγουν μια στεγανή συναρμολόγηση.
Για τη συναρμολόγηση, απλώς εισάγετε τον σωλήνα στην πλήρη συναρμολόγηση μέχρι ο σωλήνας να φτάσει στο τέλος του ώμου του σώματος του εξαρτήματος. Οι δύο δακτύλιοι ωθούνται προς τα εμπρός μεταξύ του παξιμαδιού και του σώματος του εξαρτήματος χρησιμοποιώντας τη μηχανική δύναμη που δημιουργείται περιστρέφοντας το παξιμάδι δεξιόστροφα. Ο πίσω δακτύλιος ωθείται προς τον κωνικό πίσω μέρος του μπροστινού δακτυλίου, ο οποίος ωθείται με δύναμη στο κωνικό στόμιο του σώματος.
Ο πίσω δακτύλιος πρεσάρεται ακτινικά προς τα μέσα στον σωλήνα, ενώ ο μπροστινός δακτύλιος ανυψώνεται προς τα έξω για να σχηματίσει μια πλήρως επιφανειακή στεγανοποίηση στην κωνική επιφάνεια του σώματος.
Η περιστροφή 1-1/4 στροφών του παξιμαδιού από τη θέση σφιγμένη με το χέρι διασφαλίζει τη σταθερή κίνηση των μελών στεγανοποίησης. Αυτό εξασφαλίζει αποτελεσματική στεγανοποίηση σε συνθήκες υψηλής πίεσης, καθώς και σε συνθήκες εξαιρετικά υψηλού κενού.
Οδηγίες Εγκατάστασης
Τα εξαρτήματα παραδίδονται συναρμολογημένα και σφιγμένα με το χέρι. Η αποσυναρμολόγηση πριν από τη χρήση μπορεί να επιτρέψει την είσοδο σκόνης ή άλλων σωματιδίων
1. Εισάγετε τον σωλήνα στο εξάρτημα
Ελέγξτε ότι ο σωλήνας ακουμπά σταθερά στον ώμο του εξαρτήματος και ότι το παξιμάδι είναι σφιγμένο με το χέρι. Σε αυτό το σημείο, συνιστάται να χαραχθεί μια γραμμή στο εξάγωνο που προεξέχει στο σώμα του εξαρτήματος. Αυτή η γραμμή θα χρησιμεύσει ως δείκτης για το σημείο εκκίνησης και τη σωστή σύσφιξη.
2. Σφίξτε το παξιμάδι
Απαιτούνται 1-1/4 στροφές του παξιμαδιού για 1/4” (6mm) και άνω (Βλ. Εικ. Α)
Απαιτούνται 3/4 στροφής του παξιμαδιού για 3/16” (4mm) και κάτω (Βλ. Εικ. Β)
Οδηγίες Επανασυναρμολόγησης
Οι συνδέσεις μπορούν να αποσυνδεθούν και να επανασυνδεθούν επανειλημμένα, χωρίς απώλεια στεγανότητας.
1. Πριν από την αποσύνδεση, σημειώστε τη θέση του παξιμαδιού σε σχέση με το σώμα του εξαρτήματος.
2. Για επανασυναρμολόγηση, χρησιμοποιήστε ένα γαλλικό κλειδί για να σφίξετε το παξιμάδι στην αρχική θέση.
3. Σφίξτε ελαφρά με γαλλικό κλειδί μέχρι να αισθανθείτε μια ελαφρά αύξηση της ροπής.
Κόφτης Σωλήνων
Για να επιτευχθεί μια στεγανή σύνδεση, ο σωλήνας πρέπει να κοπεί κάθετα. Συνιστάται ένας κόφτης σωλήνων καλής ποιότητας με την κατάλληλη λεπίδα για το υλικό του σωλήνα.
Μην προσπαθείτε να μειώσετε τον χρόνο κοπής κάνοντας βαθιές κοπές με κάθε στροφή του κόφτη. Αυτό θα σκληρύνει τον σωλήνα.
Το άκρο του σωλήνα πρέπει να αποξεστώνεται για να αποφευχθεί η ζημιά στο εξάρτημα και να διασφαλιστεί ότι ο σωλήνας φτάνει στο κάτω μέρος του εξαρτήματος.
Προειδοποίηση
Μην κρατάτε τον σωλήνα σε μέγγενη στο σημείο όπου θα εισαχθεί στο εξάρτημα (η μέγγενη θα αφήσει σημάδι στον σωλήνα που μπορεί να προκαλέσει διαρροές και μπορεί να προκαλέσει ωοειδές σχήμα).
Χειρισμός Σωλήνων
Οι γρατζουνιές στον σωλήνα μπορεί να προκαλέσουν διαρροές. Επομένως, είναι σημαντικό να χειρίζεστε τον σωλήνα προσεκτικά για να μειώσετε τον κίνδυνο διαρροών.
Έλεγχος Σωλήνων
Χρήση: Αυτό είναι ένα όργανο μέτρησης "Μη-Προχώρησε" και πρέπει να χρησιμοποιείται ως εξής:
Συναρμολογήστε το εξάρτημα σύμφωνα με τις ακόλουθες οδηγίες: 1/4 ίντσας (6mm), 3/8 ίντσας, 1/2 ίντσας (12mm) - συναρμολογήστε 1-1/4 στροφές από τη σύσφιξη με το χέρι. Ελέγξτε το κενό μεταξύ του παξιμαδιού και του σώματος, χρησιμοποιώντας το κατάλληλο όργανο μέτρησης. Εάν το όργανο εισέρχεται εύκολα στο κενό, σφίξτε περαιτέρω το παξιμάδι μέχρι το όργανο να μην μπορεί να εισέλθει στο κενό.
Υψηλή Ασφάλεια
Σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες και υψηλή πίεση, συνιστούμε τις ακόλουθες διαδικασίες εγκατάστασης:
1. Ελέγξτε ότι το παξιμάδι είναι σφιγμένο με το χέρι
2. Εισάγετε τον σωλήνα (μέχρι τον ώμο)
3. Περιστρέψτε το παξιμάδι με γαλλικό κλειδί μέχρι ο σωλήνας να μην περιστρέφεται ελεύθερα.
4. Σημειώστε τη θέση του παξιμαδιού.
5. Περιστρέψτε το παξιμάδι 1-1/4 στροφές.
Αυτή η μέθοδος διασφαλίζει ότι ακόμη και αν η εξωτερική διάμετρος του σωλήνα είναι στην ελάχιστη ανοχή, οι δακτύλιοι θα έρχονται σε επαφή με τον σωλήνα για την πλήρη περιστροφή 1-1/4.
Για να διασφαλιστεί η μέγιστη αξιοπιστία και απόδοση του εξαρτήματος, πρέπει να δοθεί μεγάλη προσοχή κατά την επιλογή του σωλήνα για κάθε εφαρμογή.
Γιατί να μας επιλέξετε
1: Υψηλή ποιότητα με ανταγωνιστική τιμή.
2: Η παραγγελία δείγματος & η μικρή ποσότητα παραγγελίας είναι αποδεκτή.
3: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
4: Παροχή δωρεάν πληροφοριών προϊόντων.
5: Αξιόπιστη ποιότητα διασφαλισμένη και ενεργή εξυπηρέτηση μετά την πώληση
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλούμε επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναι ηυπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πώλησηπνευματικών κυλίνδρων, επεξεργασίας πηγής αέρα, ηλεκτροβαλβίδων, βαλβίδων αέρα, μηχανοκίνητων βαλβίδων, βαλβίδων ορείχαλκου, υδραυλικών βαλβίδων, υδραυλικών κυλίνδρων, αέρα και λαδιού εξαρτημάτων, μανόμετρων κ.λπ.
Ε: Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο χάλυβα
,ορείχαλκο, αλουμίνιο υλικά επεξεργασίας.όπως βαλβίδες υψηλής πίεσης / ηλεκτροβαλβίδες / ηλεκτρικές βαλβίδες / βαλβίδες νερού/πνευματικές βαλβίδες/πνευματικούς κυλίνδρους/υδραυλικές βαλβίδες/υδραυλικούς συσσωρευτές προϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;
Α: Ναι, φυσικά, μπορούμε να το κατασκευάσουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά χρειάζεται να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε:Μπορείτε να παρέχετε αυθεντικά διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Α: Ναι, κανονικά τα προϊόντα έχουν εγγύηση ποιότητας ενός έτους.
Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ των σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροών. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανοποιητικού αποτελέσματος Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη στεγανές συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική.
Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε:Τι προκαλεί συνήθως την καύση των πηνίων ηλεκτροβαλβίδων;
Α:Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή του πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλονζεστό, έντονη δόνηση κ.λπ. Ε:
Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Σημείο Εστίασης
| Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας |
Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού |
Στεγανοποιητικά |
| Φθοροελαστομερές, PTFE |
Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ λευκοσιδήρου, πολυουρεθάνη |
Λίπανση |
| Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ροής, χαμηλό ιξώδες) |
Επεξεργασία Τροφοδοσίας Αέρα |
| Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + τύπου προσρόφησης), θέρμανση με ίχνη |
Μεταλλικά Εξαρτήματα |
| Περιθώριο διαστολής |
Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα Ελέγχου |
| Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
| Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με μονωτικά υλικά |
