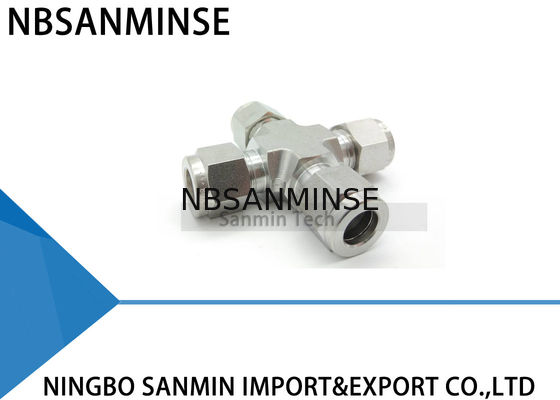

UCR Ένωση Σταυρός από ανοξείδωτο χάλυβα SS316L Σωλήνας Σύνδεση Υδραυλική Σύνδεση Πνευματική Σύνδεση Αέρα Υψηλής Ποιότητας Sanmin
Οδηγίες Εγκατάστασης
Οι συνδέσεις παραδίδονται συναρμολογημένες και σφιγμένες με το χέρι. Η αποσυναρμολόγηση πριν από τη χρήση μπορεί να επιτρέψει την είσοδο σκόνης ή άλλων σωματιδίων
1. Εισάγετε τον σωλήνα στη σύνδεση
Ελέγξτε ότι ο σωλήνας ακουμπά σταθερά στον ώμο της σύνδεσης και ότι το παξιμάδι είναι σφιγμένο με το χέρι. Σε αυτό το σημείο, συνιστάται να χαραχθεί μια γραμμή στο εξάγωνο που προεξέχει στο σώμα της σύνδεσης. Αυτή η γραμμή θα χρησιμεύσει ως δείκτης για το σημείο εκκίνησης και τη σωστή σύσφιξη.
2. Σφίξτε το παξιμάδι
Απαιτούνται 1-1/4 στροφές του παξιμαδιού για 1/4” (6mm) και άνω (Βλ. Εικ. Α)
Απαιτείται 3/4 στροφής του παξιμαδιού για 3/16” (4mm) και κάτω (Βλ. Εικ. Β)
Οδηγίες Επανασυναρμολόγησης
Οι συνδέσεις μπορούν να αποσυνδεθούν και να επανασυνδεθούν επανειλημμένα, χωρίς απώλεια στεγανότητας.
1. Πριν από την αποσύνδεση, σημειώστε τη θέση του παξιμαδιού σε σχέση με το σώμα της σύνδεσης.
2. Για επανασυναρμολόγηση, χρησιμοποιήστε ένα γαλλικό κλειδί για να σφίξετε το παξιμάδι στην αρχική θέση.
3. Σφίξτε ελαφρά με γαλλικό κλειδί μέχρι να αισθανθείτε μια ελαφρά αύξηση της ροπής.
Κοπή σωλήνων
Μπορούν να χρησιμοποιηθούν δύο διαφορετικές μέθοδοι για την κοπή σωλήνων:
1. Κόφτης σωλήνων
2. Σιδηροπρίονο
Κοπή με σιδηροπρίονο
Για να κόψετε τον σωλήνα με σιδηροπρίονο και να πάρετε τετράγωνες άκρες, ο σωλήνας πρέπει να κοπεί με οδηγούς.
Αυτή η μέθοδος κοπής απαιτεί αφαίρεση των γρεζιών από τις άκρες του σωλήνα.
Προειδοποίηση
Μην κρατάτε τον σωλήνα σε μέγγενη στο σημείο όπου θα εισαχθεί στη σύνδεση (η μέγγενη θα αφήσει σημάδι στον σωλήνα που μπορεί να προκαλέσει διαρροές και μπορεί να προκαλέσει οβάλ σχήμα).
Χάλκινος σωλήνας
Εάν χρησιμοποιείτε χάλκινο σωλήνα από ρολό, κρατήστε το άκρο του σωλήνα και ξετυλίξτε το ρολό προς τα έξω, επιτρέποντας στον σωλήνα να ακουμπήσει σε μια επίπεδη επιφάνεια.
Έλεγχος σωλήνων
Χρήση: Αυτό είναι ένα όργανο μέτρησης "No-Go" και πρέπει να χρησιμοποιείται ως εξής:
Συναρμολογήστε τη σύνδεση σύμφωνα με τις ακόλουθες οδηγίες: 1/4 ίντσας (6mm), 3/8 ίντσας, 1/2 ίντσας (12mm) - κάντε 1-1/4 στροφές από τη σύσφιξη με το χέρι. Ελέγξτε το κενό μεταξύ του παξιμαδιού και του σώματος, χρησιμοποιώντας το κατάλληλο όργανο μέτρησης. Εάν το όργανο εισέρχεται εύκολα στο κενό, σφίξτε περαιτέρω το παξιμάδι μέχρι το όργανο να μην μπορεί να εισέλθει στο κενό.
Υψηλή Ασφάλεια
Σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες και υψηλή πίεση, συνιστούμε τις ακόλουθες διαδικασίες εγκατάστασης:
1. Ελέγξτε ότι το παξιμάδι είναι σφιγμένο με το χέρι
2. Εισάγετε τον σωλήνα (μέχρι τον ώμο)
3. Περιστρέψτε το παξιμάδι με γαλλικό κλειδί μέχρι ο σωλήνας να μην περιστρέφεται ελεύθερα.
4. Σημειώστε τη θέση του παξιμαδιού.
5. Περιστρέψτε το παξιμάδι 1-1/4 στροφές.
Αυτή η μέθοδος διασφαλίζει ότι ακόμη και αν η εξωτερική διάμετρος του σωλήνα είναι στο ελάχιστο όριο ανοχής, οι φερρούλες θα έρθουν σε επαφή με τον σωλήνα για την πλήρη περιστροφή 1-1/4.
Για να διασφαλιστεί η μέγιστη αξιοπιστία και απόδοση της σύνδεσης, πρέπει να δοθεί μεγάλη προσοχή κατά την επιλογή του σωλήνα για κάθε εφαρμογή.
Γιατί να μας επιλέξετε
1: Διάφορα στυλ για κάθε προϊόν και πλήρη σειρά πνευματικών προϊόντων.
2: Η παραγγελία δείγματος και η μικρή ποσότητα παραγγελίας είναι αποδεκτή.
3: Εγγυημένη αξιόπιστη ποιότητα και ενεργή εξυπηρέτηση μετά την πώληση
4: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
5: Μεγάλο απόθεμα για γρήγορη αποστολή.
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλώ επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναι ηυπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πώλησηκυλίνδρου αέρα, επεξεργασίας πηγής αέρα, ηλεκτροβαλβίδας,βαλβίδας αέρα,ηλεκτροβαλβίδας, βαλβίδας ορείχαλκου, υδραυλικής βαλβίδας, υδραυλικού κυλίνδρου, αέρα και λαδιού σύνδεση, μανόμετρο κ.λπ.
Ε:Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο χάλυβα
,ορείχαλκο, αλουμίνιο επεξεργασία υλικών.όπως υψηλήπίεσηΒαλβίδα / ηλεκτροβαλβίδα / ηλεκτρική βαλβίδα / βαλβίδα νερού/πνευματική βαλβίδα/κύλινδρος αέρα/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;
Α: Ναι, φυσικά, μπορούμε να το κάνουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά πρέπει να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε: Μπορείτε να παρέχετε αυθεντικά διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Α: Ναι, κανονικά τα προϊόντα έχουν εγγύηση ποιότητας ενός έτους.
Ε: Είναι ο σύνδεσμος σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροών. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανοποιητικού αποτελέσματος. Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγισμένες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική.
Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι προκαλεί συνήθως την καύση των πηνίων ηλεκτροβαλβίδας;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλονζεστό, έντονη δόνηση κ.λπ. Ε:
Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Σημείο Εστίασης
| Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας |
Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού |
Στεγανωτικά |
| Φθοροελαστομερές, PTFE |
Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ λαστιχένιο, πολυουρεθάνη |
Λίπανση |
| Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ροής, χαμηλό ιξώδες) |
Επεξεργασία Τροφοδοσίας Αέρα |
| Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + τύπου προσρόφησης), θέρμανση με ιχνηλάτηση |
Μεταλλικά Εξαρτήματα |
| Πρόβλεψη για κενό διαστολής |
Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα Ελέγχου |
| Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
Εγκατάσταση μονωτικών κουτιών, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
| Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
Αποφυγή έκθεσης σε άνεμο και χιόνι, επικάλυψη με μονωτικά υλικά |
