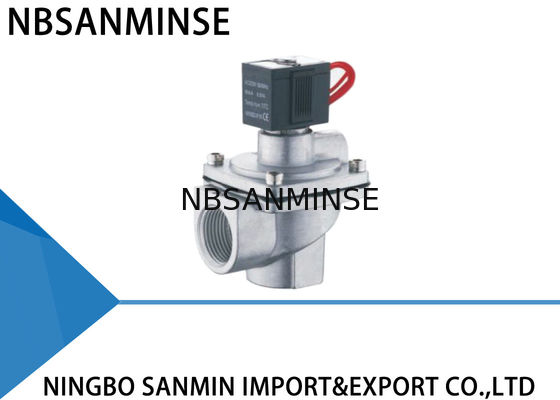

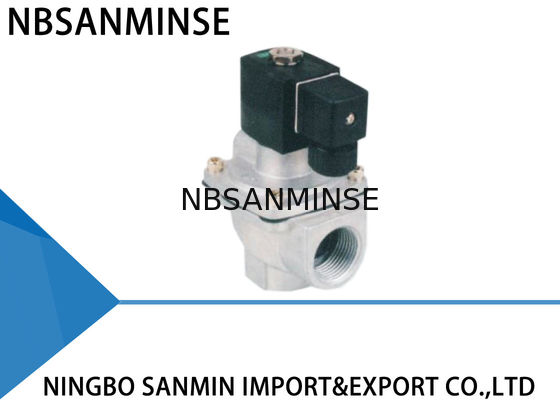

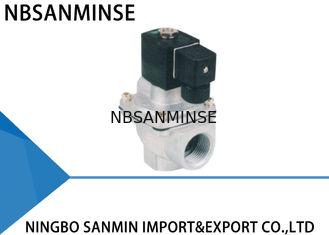

QS - Z- 20 / 25 Series SMC Συμβατός Τύπος Ορθή Γωνία G3 / 4 " , G1 " Ηλεκτρομαγνητική Βαλβίδα Παλμού
Τεχνική Παράμετρος
|
Ορθή γωνία |
Ενσωματωμένο |
Σε ευθεία γραμμή |
Βύσμα |
| Πίεση Σχεδιασμού |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Πίεση Λειτουργίας |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Θερμοκρασία Περιβάλλοντος |
-25~60℃ Προσαρμοσμένο για χαμηλότερη ή υψηλότερη θερμοκρασία |
| Σχετική Υγρασία |
≤85% |
| Μέσο Λειτουργίας |
Καθαρός Αέρας |
| Τάση |
AC220V/DC24V/AC110V/AC24V Προσαρμοσμένο |
| Βαθμός Προστασίας |
IP65 |
| Διάρκεια Ζωής Διαφράγματος |
Πάνω από Ένα Εκατομμύριο Κύκλους |
| Cv/Kv |
Καλέστε μας για λεπτομέρειες |
Υλικά Κατασκευής
Σώμα: Χυτό ADC12
Οπλισμός: Ανοξείδωτος χάλυβας 430 FR
Διάφραγμα: Νιτρίλιο ή Viton
Ελατήριο: Ανοξείδωτος χάλυβας 321
Συνδετήρες: Ανοξείδωτος χάλυβας 302
Για όλες τις βαλβίδες επιλέγονται και χρησιμοποιούνται καλής ποιότητας μεμβράνες, με κάθε εξάρτημα να ελέγχεται σε κάθε διαδικασία κατασκευής και να τοποθετείται στη γραμμή συναρμολόγησης σύμφωνα με όλες τις διαδικασίες. Κάθε τελική βαλβίδα υποβάλλεται σε δοκιμή ηλεκτροδότησης με εμφύσηση.
Χρήση
Η ηλεκτρομαγνητική βαλβίδα (γνωστή και ως βαλβίδα διαφράγματος) είναι ο "διακόπτης" για τον πεπιεσμένο αέρα στο σύστημα καθαρισμού με εμφύσηση σκόνης του φίλτρου σακούλας παλμού. Ελεγχόμενη από τα σήματα εξόδου της συσκευής ελέγχου παλμικής εκτόξευσης, καθαρίζει τη σκόνη από τις σακούλες φίλτρου κυψέλη προς κυψέλη για να διατηρήσει την αντίσταση του θόλου του φίλτρου εντός του καθορισμένου εύρους και έτσι να εγγυηθεί τις λειτουργίες επεξεργασίας και την αποδοτικότητα συλλογής σκόνης του θόλου του φίλτρου.
Οι ηλεκτρομαγνητικές βαλβίδες παλμού τύπου Ζ είναι βαλβίδες ορθής γωνίας, με γωνία 90 μοιρών μεταξύ εισόδου και εξόδου, οι οποίες είναι κατάλληλες για τη σύνδεση εγκατάστασης μεταξύ του θόλου αερίου και του σωλήνα εμφύσησης του θόλου φίλτρου, παρέχοντας καλή ροή αέρα και παλμούς καθαρισμού σκόνης που ικανοποιούν τις απαιτήσεις.
| Περίοδος Χρήσης |
Φαινόμενα Βλάβης |
Πιθανή Αιτία |
Αντιμετώπιση |
| Κατά την εγκατάσταση και την έναρξη λειτουργίας |
Οι βαλβίδες δεν μπορούν να ανοίξουν όλες, αλλά το μπροστινό μέρος λειτουργεί. |
Ελέγξτε την πίεση του θόλου αερίου για να δείτε αν είναι πολύ χαμηλή. |
Ελέγξτε για διαρροή |
| Ορισμένες βαλβίδες δεν λειτουργούν, ενώ οι άλλες είναι κανονικές. |
Ελέγξτε τη σύνδεση και το πηνίο της βαλβίδας |
Αντικαταστήστε τα αξεσουάρ |
| Οι βαλβίδες δεν μπορούν να κλείσουν όλες. Υπάρχει διαρροή. Δεν υπάρχει τρόπος να δημιουργηθεί θόλος αερίου. |
Βαλβίδα Υ. Ορισμένες βαλβίδες για τον ίδιο θόλο αερίου έχουν διαρροή, προκαλώντας διαρροή σε όλες τις βαλβίδες. |
Ελέγξτε για διαρροή |
| Βαλβίδα Ζ. Η είσοδος της βαλβίδας και το ακροφύσιο εμφύσησης είναι τοποθετημένα ανάποδα. |
Επανεγκατάσταση |
| Ορισμένες βαλβίδες δεν μπορούν να κλείσουν. Υπάρχει διαρροή. |
Υπάρχει κάποια βρωμιά ή υπολείμματα στη μεμβράνη, εμποδίζει τον κινούμενο σιδηροπυρήνα. |
Καθαρίστε τη μεμβράνη και ελέγξτε ότι η μεμβράνη είναι άθικτη. Ελέγξτε τον κινούμενο σιδηροπυρήνα και την αεροφραγή. |
| Μια βαλβίδα κλείνει αργά. |
Το άνοιγμα της μεμβράνης είναι μπλοκαρισμένο. |
Αποφράξτε το άνοιγμα της μεμβράνης |
| Κατά τη διάρκεια της χρήσης |
Ορισμένες βαλβίδες έχουν διαρροή. Η μεμβράνη δεν μπορεί να κλείσει σφιχτά και η βαλβίδα είναι πάντα ελαφρώς ανοιχτή.
Υπάρχει κάποια βρωμιά ή υπολείμματα στη μεμβράνη, το μπροστινό μέρος είναι κατεστραμμένο. Ο κινούμενος σιδηροπυρήνας είναι μπλοκαρισμένος.
|
Καθαρίστε τη μεμβράνη και ελέγξτε ότι το κομμάτι της μεμβράνης είναι άθικτο. Ελέγξτε τον κινούμενο σιδηροπυρήνα και την αεροφραγή. Αντικαταστήστε τα αξεσουάρ εάν είναι απαραίτητο. |
Το πηνίο είναι ζεστό και καμένο. |
| Έχει παραμείνει ενεργοποιημένο για πολύ καιρό. |
Ελέγξτε την κατάσταση λειτουργίας του συστήματος ελέγχου. |
Υπάρχει τάση αλλά η βαλβίδα δεν λειτουργεί. |
| Η μεμβράνη είναι κατεστραμμένη και το άνοιγμα είναι μπλοκαρισμένο. |
Αντικαταστήστε τα αξεσουάρ εγκαίρως. |
Η θερμοκρασία περιβάλλοντος είναι κάτω από -20℃. Η βαλβίδα έχει διαρροή και δεν μπορεί να ανοίξει. |
| Η θερμοκρασία περιβάλλοντος είναι πολύ χαμηλή και υπάρχει πάγος στη βαλβίδα. |
Δώστε προσοχή στη μόνωση και στη διατήρηση σωστών θερμοκρασιών. |
Γιατί να μας επιλέξετε |
1: Διάφορα στυλ για κάθε προϊόν και πλήρη σειρά πνευματικών προϊόντων.
2: Μεγάλο απόθεμα για γρήγορη αποστολή.
3: Υψηλή ποιότητα με ανταγωνιστική τιμή.
4: Η παραγγελία δείγματος & η παραγγελία μικρής ποσότητας είναι αποδεκτή.
5: Προσαρμογή σύμφωνα με το ειδικό σας αίτημα.
6: Παροχή δωρεάν πληροφοριών προϊόντων.
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι,
αλλά εξαρτάται από τα προϊόντα, Παρακαλώ επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055 Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναι η
υπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πώλησηκυλίνδρων αέρα, επεξεργασίας πηγής αέρα, ηλεκτρομαγνητικών βαλβίδων,βαλβίδων αέρα,ηλεκτρομηχανικών βαλβίδων, βαλβίδων ορείχαλκου, υδραυλικών βαλβίδων, υδραυλικών κυλίνδρων,αέρα και λαδιού συνδέσεων, μανόμετρωνκ.λπ.Ε:
Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο χάλυβα, ορείχαλκο, αλουμίνιο
επεξεργασία υλικών.όπως υψηλής πίεσηςΒαλβίδα / ηλεκτρομαγνητική βαλβίδα / ηλεκτρική βαλβίδα /βαλβίδα νερού/πνευματική βαλβίδα /κύλινδρος αέρα/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;Α: Ναι, φυσικά, μπορούμε να το κάνουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά πρέπει να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.Ε: Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων προϊόντων;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Υπάρχει εγγύηση διαθέσιμη;
Α: Ναι, κανονικά τα προϊόντα έχουν εγγύηση ποιότητας ενός έτους.
Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροής. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανωτικού αποτελέσματος.
Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγισμένες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική.
Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²; Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι προκαλεί συνήθως το κάψιμο των πηνίων ηλεκτρομαγνητικής βαλβίδας;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή του πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλον
ζεστό, έντονη δόνηση κ.λπ.
Ε:Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά; Σημείο Εστίασης
Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού
| Στεγανωτικά |
Φθοροελαστομερές, PTFE |
Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ σιλικόνης, πολυουρεθάνη |
| Λίπανση |
Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ροής, χαμηλό ιξώδες) |
| Επεξεργασία Παροχής Αέρα |
Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + προσρόφηση), θέρμανση με ίχνη |
| Μεταλλικά Εξαρτήματα |
Πρόβλεψη για κενό διαστολής |
Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
| Εξαρτήματα Ελέγχου |
Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
| Εγκατάσταση |
Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με θερμομονωτικά υλικά |
|
|
|
