TL5228 Ρυθμιστής πίεσης με διακόπτη θαλάσσιας πίεσης
Υπεύθυνος : Ina Chen
Τηλεφωνικό νούμερο : 0086-15168536055
WhatsApp : +8615168536055
| Τόπος καταγωγής: | Κίνα | Μάρκα: | NBSANMINSE |
|---|---|---|---|
| Πιστοποίηση: | CE | Αριθμό μοντέλου: | Τροποποιήσεις |
|
Λεπτομερής ενημέρωση |
|||
| Switching element: | Microswitch | Ambient temp.: | －5℃～50℃ |
|---|---|---|---|
| Medium temp.: | 0～100℃ | Repeatability error: | ≤1.5% |
Περιγραφή προϊόντων
Σύνοψη

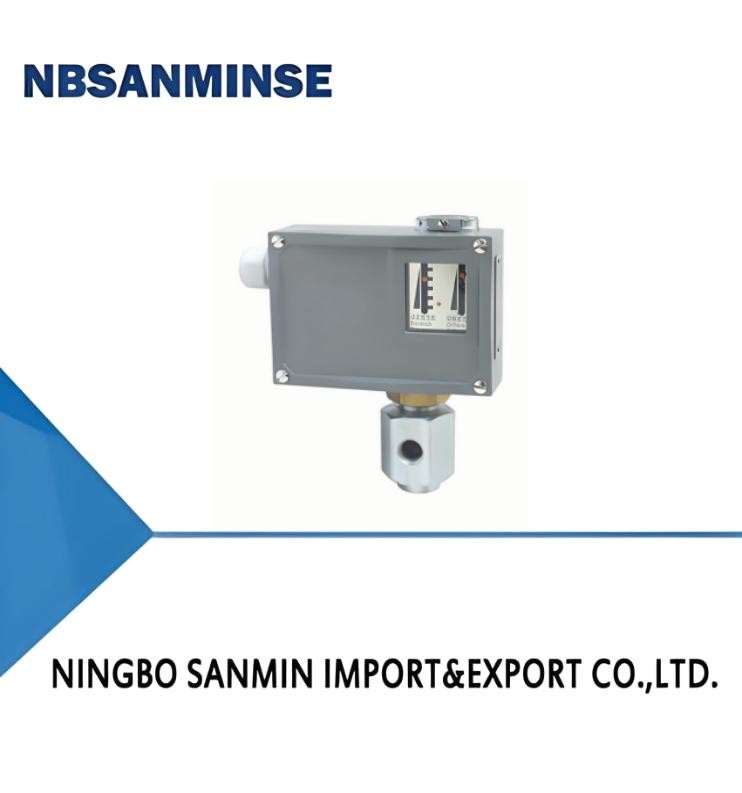

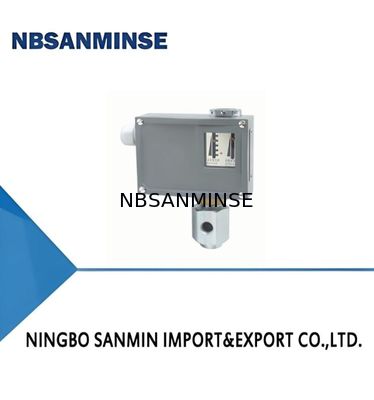

Ο διακόπτης πίεσης / ρυθμιστής πίεσης TL0402 υιοθετεί αισθητήρα τύπου έμβολο με πύλη αποχέτευσης, ο οποίος μπορεί να χρησιμοποιηθεί για ουδέτερο υδραυλικό λάδι και άλλα μέσα.
Η τιμή ρύθμισης του διακόπτη πίεσης TL0402/ελεγκτή πίεσης είναι ρυθμιζόμενη, με εύρος ρύθμισης 0,3-40MPa.
Κύρια τεχνικές επιδόσεις
| Στοιχείο διακόπτη | Μικροσυνδέτης |
|---|---|
| Στους βαθμούς προστασίας που παρέχεται από το περίβλημα | IP65 ((Συμβατό με το DIN40050 και ισοδύναμο με το IP65 στην GB4208) |
| Θερμοκρασία περιβάλλοντος | -5°C ∼50°C |
| Μέση θερμοκρασία | 0°100°C |
| Θέση εγκατάστασης | Η διεπαφή πίεσης είναι κατακόρυφα προς τα κάτω (επιτρέποντας κλίση 15 °) |
| Δυναμικότητα κατά δονήσεων | TL0402:40m/s2TL0403:20m/s2 |
| Λάθος επαναληψιμότητας | ≤1,5% |
| Ικανότητα επαφής | Δυναμικό αντιδραστήρα |
Προδιαγραφές
Η διαφορά μετάβασης δεν ρυθμίζεται.
| Περιοχή ρύθμισης τιμών ρύθμισης (MPa) | Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Συχνότητα εναλλαγής/λεπτο | Υλικό αισθητήρα πίεσης | Εσωτερικό νήμα διεπαφής | Βάρος (kg) | Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | |
|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Πιστόνας | ||||||||
| 0.3·4 | 0.4 | 16 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | ΤΠ0402.10-191019 |
| 0.3 ̇6.3 | 0.6 | 16 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | Ειδικότερα, η Ελλάδα δεν έχει υπογράψει την παρούσα συμφωνία. |
| 0.5·10 | 0.9 | 30 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | Δελτίο ΕΚ 6/2019 |
| 0. 5 ̇16 | 1.2 | 30 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | Δελτίο ΕΚ 0402.10-203019 |
| 1 ¢ 25 | 2 | 80 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | ΤΠ0402.10-215019 |
| 1 ¢40 | 2.2 | 80 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | Δελτίο ΕΚ 0402.10-216019 |
Διορθώσιμη διαφορά διακόπτη
| Περιοχή ρύθμισης τιμών ρύθμισης (MPa) | Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Συχνότητα εναλλαγής/λεπτο | Υλικό αισθητήρα πίεσης | Εσωτερικό νήμα διεπαφής | Βάρος (kg) | Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | |
|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Πιστόνας | ||||||||
| 0.3·4 | 0.6 | 16 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.3 ̇6.3 | 0.8 | 16 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.95 | 01 | Δελτίο ΕΚ 0402.00-192019 |
| 0.5·10 | 1.2 | 30 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.95 | 01 | Δελτίο ΕΚ 0402.00-202019 |
| 0. 5 ̇16 | 1.6 | 30 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.95 | 01 | Δελτίο ΕΚ 0402.00-203019 |
| 1 ¢ 25 | 2.6 | 80 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.95 | 01 | Δελτίο ΕΚ 0402.00-215019 |
| 1 ¢40 | 3.5 | 80 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.95 | 01 | Απαλλαγή από την υποχρέωση αποπληρωμής |
Η διαφορά διακόπτη δεν ρυθμίζεται (μικρή διαφορά διακόπτη)
| Περιοχή ρύθμισης τιμών ρύθμισης (MPa) | Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Συχνότητα εναλλαγής/λεπτο | Υλικό αισθητήρα πίεσης | Εσωτερικό νήμα διεπαφής | Βάρος (kg) | Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | |
|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Πιστόνας | ||||||||
| 0.3·4 | 0.3 | 16 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.3 ̇6.3 | 0.5 | 16 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5·10 | 0.7 | 30 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | Δελτίο ΕΚ 0403.70-2020 |
| 0. 5 ̇16 | 1 | 30 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | Δελτίο ΕΚ 0403.70-203019 |
| 1 ¢ 25 | 1.5 | 80 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | ΤΠ0403.70-215019 |
| 1 ¢40 | 1.8 | 80 | 30 | Ζυγισμένος χάλυβας | χάλυβα | G1/4 | 0.9 | 01 | Αξιολόγηση των δαπανών |
Σημείωση: Στην πρακτική εργασία, ακόμη και μια σύντομη πίεση κορύφους δεν μπορεί να υπερβαίνει
